МОДУЛЬНЫЙ БУФЕРНЫЙ ИСТОЧНИК ПИТАНИЯ 151ВТ 4А АККУМУЛЯТОР 24В 0,5-1,5А ДЕЛЬТА ЭЛЕКТРОННЫЙ

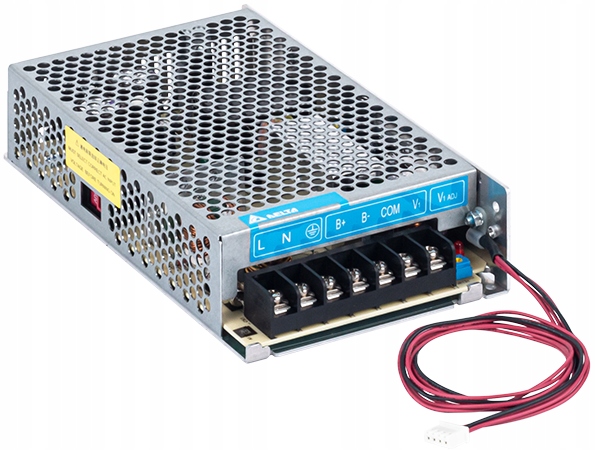

Модульный буферный источник питания PMU-27V155WCCA Delta Electronics

PMU-27V155WCCA — это модульный источник питания со встроенным аккумулятором ИБП постоянного тока серии PMU от Delta, предназначенный для пользователей, которым нужен источник питания, отвечающий основным функциям, необходимым во многих общепромышленных системах. приложений, не жертвуя в том числе качеством и надежностью. Блок питания предотвращает простой в случае сбоя/прерывания или неожиданной потери источника питания, блок питания переключается на питание от аккумулятора (батарейки в комплект не входят) без перерыва, чтобы повысить эксплуатационную надежность всей установки. Встроенные средства защиты AC OK, DC OK и Battery Low, которые контролируют состояние питания и уровень разряда батареи, уведомят пользователя в случае сбоя. Блок питания может работать в широком диапазоне температур (от -20°С до 70°С). Изделие соответствует международному стандарту безопасности EN 62368-1, а также требованиям по гармоническим токам IEC/EN 61000-3-2, класс A.

Основные характеристики:

• Выбираемый диапазон напряжения: от 100 В до 120 В переменного тока или от 200 до 240 В переменного тока.
• Высокое время безотказной работы (среднее время) между отказами) > 700 000 часов в соответствии с Telcordia SR-332.
• Светодиодные индикаторы постоянного тока в норме (зеленый) и обратной полярности батареи (красный)
• Контрольные сигналы для индикаторов переменного тока в норме, постоянный ток Нормальный и низкий заряд батареи.
• Мгновенное переключение на питание от батареи.
• Широкий диапазон входного напряжения от 90 В переменного тока до 264 В переменного тока. AC
• Широкий диапазон рабочих температур от -20 °C до 70 °C
• Соответствие стандартам IEC/EN/UL 62368-1
• КПД > 88,0% @ 115 В переменного тока, > 89,0% @ 230 В переменного тока.
• Защиты: короткое замыкание, перегрузка, тепловая, перенапряжение.

Технические характеристики:

• Модель: PMU-27V155WCCA
• Производитель: Delta Electronics

ВХОД

• Номинальное входное напряжение: 100–120 В переменного тока, 200–240 В переменного тока (по выбору) переключатель)
• Диапазон входного напряжения: 90–132 В переменного тока, 180–264 В переменного тока (выбирается переключателем)
• Номинальная входная частота: 50–60 Гц
• Диапазон входной частоты: 47–63 Гц
• Входной ток: < 2,5 А при 115 В переменного тока, < 1,5 А при 230 В переменного тока.
• Максимальный входной ток (холодный запуск): < 25 А при 115 В переменного тока и 230 В переменного тока.
• КПД при 100 % нагрузке: > 88,0 % при 230 В переменного тока, 89 % при 230 В. Переменный ток
• Максимальная рассеиваемая мощность

  При нагрузке 0 %: < 0,6 Вт при 115 В переменного тока, < 0,7 Вт при 230 В переменного тока

  Для 100 % нагрузки: < 19,0 Вт при 115 В переменного тока и 230 В Переменный ток

ВЫХОД

• Номинальное напряжение: 27,6 В постоянного тока
• Номинальное напряжение зарядки аккумулятора: 27,1 В постоянного тока.
• Диапазон допуска заводской настройки: ± 2 %
• < б>Диапазон регулировки выходного напряжения: 24–28 В постоянного тока.
• Номинальный ток: 4,0 А
• Номинальный ток в буферном режиме: 5,5 А
• Зарядный ток в буферном режиме: 0,5-1,5 А, регулируется потенциометром.
• Максимальная номинальная мощность: 151. W*
• Линейное регулирование: < 0,5% (90–132 В переменного тока при нагрузке 90 %, 180–264 В переменного тока при нагрузке 100 %)
• Регулирование нагрузки: < 1,0% (90–132 В переменного тока при нагрузке 0–90 %, 180–264 В переменного тока при 0–100 % нагрузка)
• Пульсации и шум (макс.): < 150 мВразмах при температуре от 0°C до -20°C, < 100 мВразмах при > 0°C до 70°C< /li>
• Время нарастания: < 50 мс (100 В переменного тока при нагрузке 90 %, 200 В переменного тока при нагрузке 100 %)
• Время запуск: < 1000 мс (115 В переменного тока при нагрузке 90 %, 230 В переменного тока при нагрузке 100 %)
• Время удержания: > 20 мс (115 В переменного тока при нагрузке 90 %, 230 В переменного тока при нагрузке 100 %)
• При запуске с конденсаторной нагрузкой: 3600 мкФ при 27,6 В постоянного тока/5,5 А
• Падение напряжения между V1 и B+: 0,5 В постоянного тока тип.
• Падение напряжения между V1 и B+ буферный режим: 0,2 В постоянного тока, тип.
• Последовательный режим: Нет
• Параллельный режим: Нет

Если батарея не подключена к B+ и B-, при включенном PMU на этих клеммах можно найти напряжение 2 В постоянного тока (типичное).

*Максимальная суммарная выходная мощность от V1 и B+ составляет 151 Вт при входное напряжение 180–264 В переменного тока, но выходная мощность снижается до 136 Вт при входном напряжении 90–132 В. Переменный ток

ХАРАКТЕРИСТИКИ АККУМУЛЯТОРА

• Номинальное напряжение аккумулятора (батареи не входят в комплект поставки): 24 В Постоянный ток, например . VRLA AGM
• Диапазон напряжения аккумулятора

Непрерывная работа: 22,0–27,6 В постоянного тока (номинальное напряжение 24 В). В)

Максимально допустимое напряжение: 32 В постоянного тока.

Минимальное напряжение: 18,0 В постоянного тока ± 0,5 В постоянного тока*1.

• Допустимая батарея. емкость: 3,3–15 Ач
• Время зарядки: 2–10 часов*2 зарядный ток 1,5 А
• Время резервного питания: Приблизительно 2 часа 30 минут для 2 аккумуляторов 12 В емкостью 15 Ач.
• Рекомендуемый внешний предохранитель для аккумуляторов:Автомобиль 30 А/80 В типа FK3 от компании
