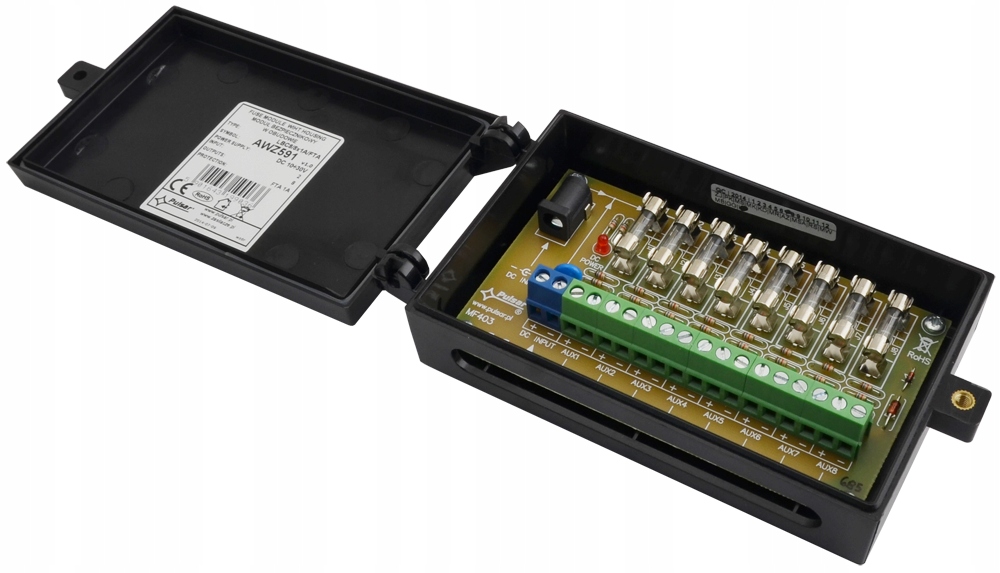

Модуль предохранителей в корпусе Pulsar AWZ591 - 8x1А, 10-30В постоянного тока

ОПИСАНИЕ:

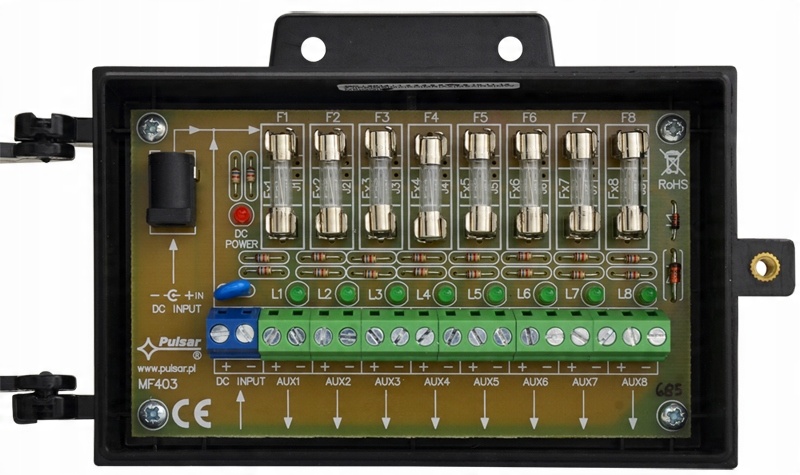

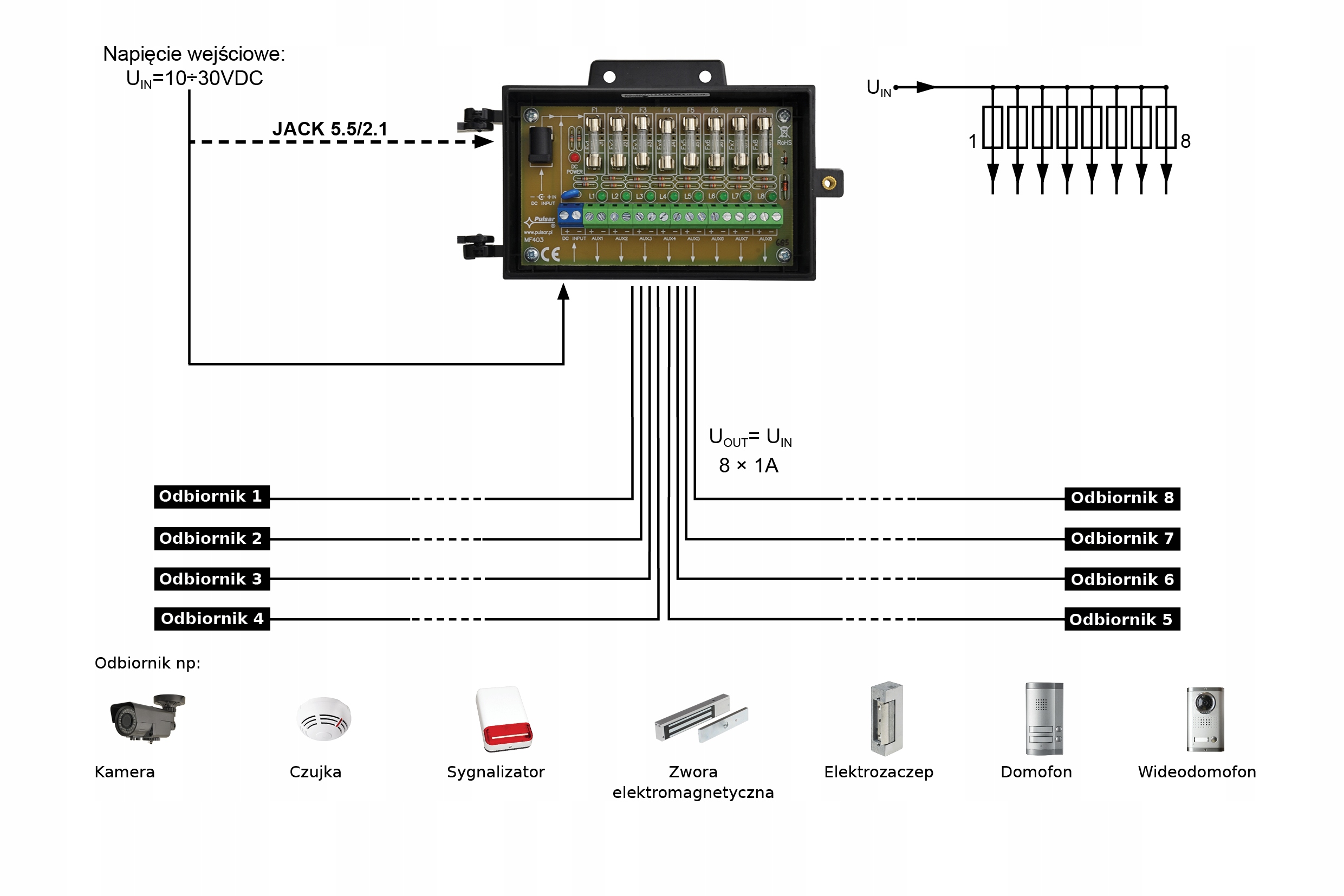

Модуль предохранителей LBC8 предназначен для распределения питания в системах видеонаблюдения, требующих напряжения в диапазоне 10 В ÷ 30 В постоянного тока. Он имеет два входа питания: винтовой разъем и розетку постоянного тока 5,5/2,1, а также восемь выходов питания AUX1 ÷ AUX8, независимо защищенных предохранителями на 1 А.

Включение предохранителя PTC сигнализируется соответствующим светодиодом модуля. гаснут: L1 для AUX1, L2 для AUX2 и т.д. Дополнительно вход модуля защищен варистором, защищающим источник питания от воздействия перенапряжений в системе электропитания.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

• Напряжение питания: 10 В÷ 30 В постоянного тока.
• Выходное напряжение: Uaux=Uin (совместимо с напряжением питания )
• Потребляемый ток: 8 мА ÷ 70 мА при Uin=10 ÷ 30 В постоянного тока.
• Количество входов питания: 2 — розетка постоянного тока 5,5/2,1 или винтовой разъем.
• Количество силовых выходов: 8 (клеммы AUX)
• Защита от короткого замыкания (SCP): 8x 1A
• Защита от перегрузки (OLP): 8x 1A
• Защита перенапряжение: варистор
• Оптическая индикация работы:

  - зеленые светодиоды: L1 ÷ L8 - состояние выхода AUX1 ÷ AUX8;

  - красный светодиод – наличие источника постоянного тока

• Предохранители F1 ÷ F8: 8x F1A
• Условия эксплуатации: II класс окружающей среды, -10°C ÷ 50°C

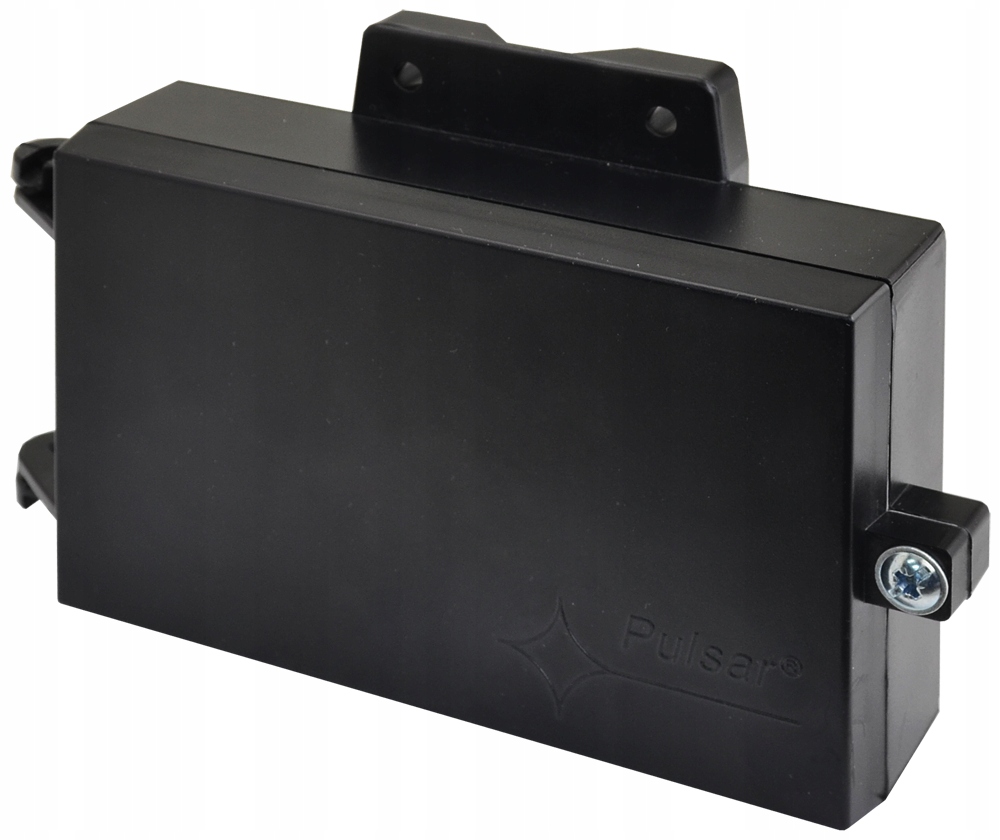

• Размеры: 150 x 94 x 42 (ШхВхГ) [мм] (Ш1=126, В1=78 (+/-2мм))
• Сборка: Крепежные винты x2 (отверстия Ø4мм)
• Разъемы:

  - силовые выходы: винтовые разъемы Ф0,51÷2,05 (AWG 24-12)

  - силовые входы: розетка постоянного тока 5,5/2,1; винтовое соединение Ф0,51÷2,05 (AWG 24-12)

• Вес нетто/брутто: 0,17 / 0,24 [кг]
• Сертификаты, декларации: CE, RoHS< /li>
