Модуль предохранителей в корпусе AWZ592 Pulsar

Код продукта: AWZ592

Модуль предохранителей LBC8/8x1A/PTC в корпусе

• Питание: 10÷30 В постоянного тока
• Выходная мощность: 8x1A - PTC
• Поперечное сечение кабеля: макс. 2 мм2
• Количество входов/выходов: 2/8
• Защиты: SCP, OLP*, перенапряжение
• Дополнительные функции:   - дополнительный вход питания - 5,5 постоянного тока/ розетка 2.1   — светодиодная оптическая сигнализация   — перемычки, отключающие питание выходов AUX1 ÷ AUX8 (клемма «+»)
• Варианты монтажа: на стену — крепежные винты х 2, на мачту — кабельная стяжка< /li>
• Размеры: Ш=150, В=94, Г=42 (+/-2 мм)
• Гарантия: 2 года
• Примечания:
• распределительная планка
• закрытие - резьбовое
• корпус из пластика

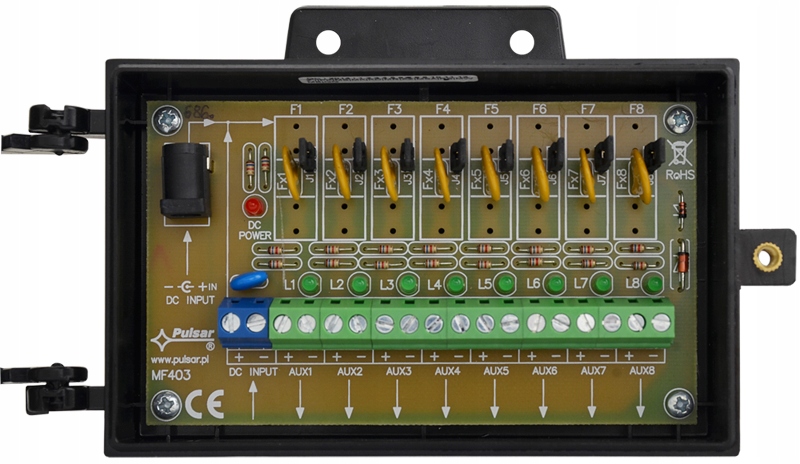

Модуль предохранителей LBC8 предназначен для распределения электроэнергии в системах видеонаблюдения, требующих напряжение в диапазоне 10В ÷ 30В постоянного тока. Он имеет два входа питания: винтовой разъем и розетку постоянного тока 5,5/2,1, а также восемь выходов питания AUX1 ÷ AUX8, независимо защищенных полимерными предохранителями PTC 1A. О срабатывании предохранителя PTC сигнализирует выключение соответствующего светодиода модуля: L1 для AUX1, L2 для AUX2 и т.д. Дополнительно вход модуля защищен варистором, защищающим источник питания от воздействия перенапряжений в источнике питания. система. Модуль оснащен перемычками J1 ÷ J8, отключающими питание выходов AUX1 ÷ AUX8 (клемма «+»).

Технические данные:

• Напряжение питания 10 В ÷ 30 В постоянного тока
• Потребляемый ток 8 мА ÷ 70 мА @ UIN = 10 В ÷ 30 В постоянного тока
• Количество входов питания 2: розетка постоянного тока 5,5/2,1 или винтовой разъем
• Количество выходов питания 8 (разъемы AUX)
• Защиты: - короткое замыкание SCP * - 8 x 1A PTC - перегрузка OLP - 8 x 1A PTC - перенапряжение - варистор
• Оптическая сигнализация Красный Светодиод - наличие постоянного напряжения питания. Зеленые светодиоды L1 ÷ L8 – состояние выхода AUX1 ÷ AUX8
• Предохранители F1 ÷ F8 8 x 1A PTC
• Работа условия Класс окружающей среды II, -10°C ÷ 40°C
• Размеры Ш=150, В=94, Г=42 (+/-2 мм) Ш1 =126, H1=78 (+/-2 мм)
• Крепление Крепежные винты x2 (отверстия Ø4 мм)
• Разъемы: - силовые выходы - силовые входы - винтовые разъемы Ф0,51÷2,05 (AWG 24-12) - розетка постоянного тока 5,5/2,1 - винтовые разъемы Ф0,51÷2,05 (AWG 24-12)
• Вес нетто/брутто 0,16 кг / 0,23 кг
• Декларация, гарантия CE, 2 года
• Вес нетто/брутто 0,16 кг / 0,23 кг
• Декларация, гарантия CE, 2 года
li>

*Использование источника питания со слишком малой токовой нагрузкой может привести (в случае короткого замыкания одного из выходов модуля) к временной потере напряжения на остальных.
