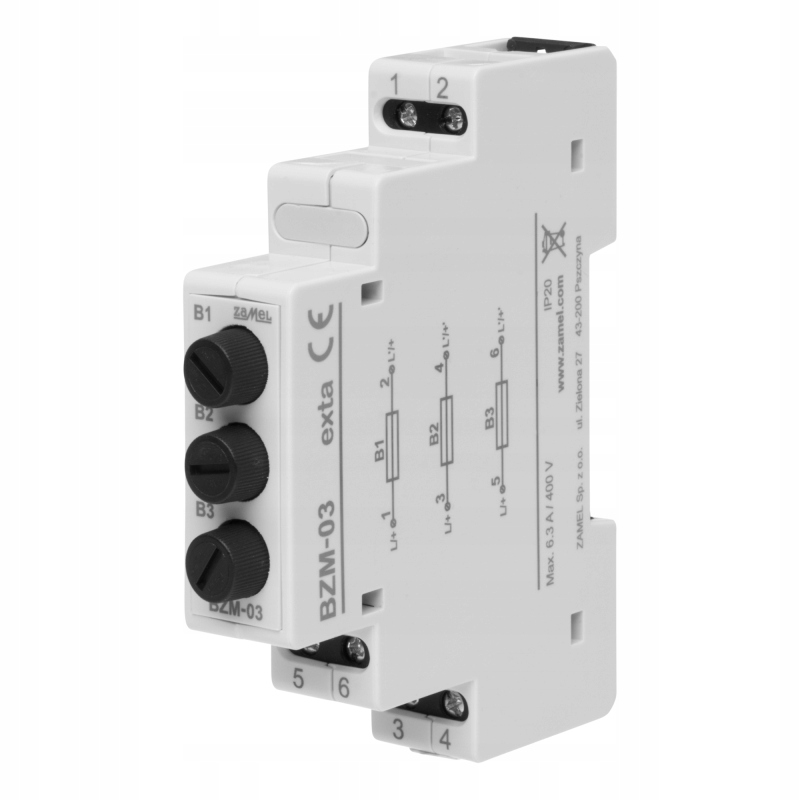

МОДУЛЬ ТРЕХФАЗНОГО ПРЕДОХРАНИТЕЛЯ БЗМ-03

ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ ИЗДЕЛИЯ:

• после снятия или перегорания предохранителя обеспечивает видимый разрыв цепи,
• 3 модуля предохранителей в одномодульном корпусе,

• максимальный ток защиты: 3х6,3 А для напряжения 400 В,
• лифт-разъёмы позволяют подключать провода с максимальным сечением 2,5 мм²,

• в конструкции используется заводская вставка: 3х500мА,

• li>
• монтируется на рейку TH 35.

Модуль предохранителей БЗМ-03 — универсальное решение, обеспечивающее дополнительную защиту элементов автоматики здания и контрольно-измерительной аппаратуры. Элемент имеет одномодульный корпус, монтируемый в распределительном устройстве на стандартной рейке TH-35 (DIN). Внутри корпуса имеются три гнезда для предохранителей, позволяющие установить предохранитель с максимальным током вставки 6,3 А. Таким образом, модуль предохранителя может успешно защитить индикатор питания ЛКМ-01-40, если перед точкой подключения лампы к сети установлен выключатель максимального тока, равный или превышающий 25А. Если вы хотите дополнительно закрепить индикатор питания, воспользуйтесь схемой подключения БЗМ-03 и ЛКМ-01-40, представленной на первой схеме:

Схема 1: дополнительная защита индикатора напряжения ЛКМ-01-40 с помощью модуля БЗМ-03

Предохранительный модуль БЗМ-03 поставляется с завода с предохранителями 3х500мА, что вполне достаточно для эффективной работы. работа индикатора. В этом случае установщику не придется приобретать дополнительные предохранители. Благодаря своим небольшим размерам устройство также идеально подходит для дополнительной защиты систем автоматизации привода, таких как датчики несимметрии напряжения или последовательности фаз. Далее БЗМ-03 собирается по второй схеме:

Применив модуль предохранителя БЗМ-03, мы экономим много места в распределительном щите, поскольку с помощью одного модуля мы защищаем устройство, питаемое тремя фазами. БЗМ-03 также идеально подходит для крепления счетчиков электроэнергии и мониторов. Модуль предохранителей БЗМ-03 защищает питание энергомонитора МЕМ-21 по всем 3 фазам. Идеально, когда монитор подключается к входу распределительного устройства непосредственно за разъединителем. Защита энергомониторов МЕМ-21 и МЭВ-01 представлена ​​на схеме 3:

Схема 3: дополнительная защита энергомонитора МЕМ-21 с помощью плавкого модуля БЗМ-03

Предохранительный модуль БЗМ-03 прекрасно подходит также для защиты катушек контакторов серии СТМ. Дополнительно используя реле времени PCM-08, представляющее собой переключатель звезда-треугольник, можно эффективно управлять запуском привода. Это представлено на четвертой диаграмме:

Схема 4: дополнительная защита системы пуска звезда-треугольник, реализованная контакторами серии СТМ-25-30 и реле времени ПКМ-08. Привод дополнительно защищен датчиком последовательности и обрыва фаз, закрепленным дополнительным модулем предохранителей БЗМ-03. Все это дополняет индикатор питания ЛКМ-01-40, защищенный общим с ПКМ-08 БЗМ-03 (пусковым реле звезда-треугольник).
