Модуль віддаленого введення-виведення M160T Ethernet для Modbus-TCP

Функция:

1. Совместимые протоколы: протоколы связи используют стандарт для протокола Modbus TCP, для протокола Modbus RTU поверх протокола TCP, для протокола MQTT.

2. Входная емкость: модуль поддерживает 8-канальный цифровой вход (DIN), 8-канальный цифровой выход (DO) и 8-канальный аналоговый вход (AIN).

3. Функция защиты: односторонний интерфейс связи RS485 для расширения. Широкое рабочее напряжение составляет 9-36 В постоянного тока и функция защиты от обратного подключения.

4. Светодиодный индикатор: модуль со светодиодом для индикации рабочего состояния, с кнопкой сброса для сброса, удобный для установки и ввода в эксплуатацию на месте.

5. Простое обслуживание: модулем сбора данных можно управлять и настраивать с помощью программного обеспечения для настройки подключения к локальной сети, он прост в эксплуатации и обслуживании.

6. Защита IP30: металлический корпус и степень защиты IP30, металлический корпус и защитная изоляция системы, особенно подходят для применения на объектах промышленного управления.

Спецификация:

• Тип изделия: удаленный модуль ввода-вывода Ethernet
• Материал: металл

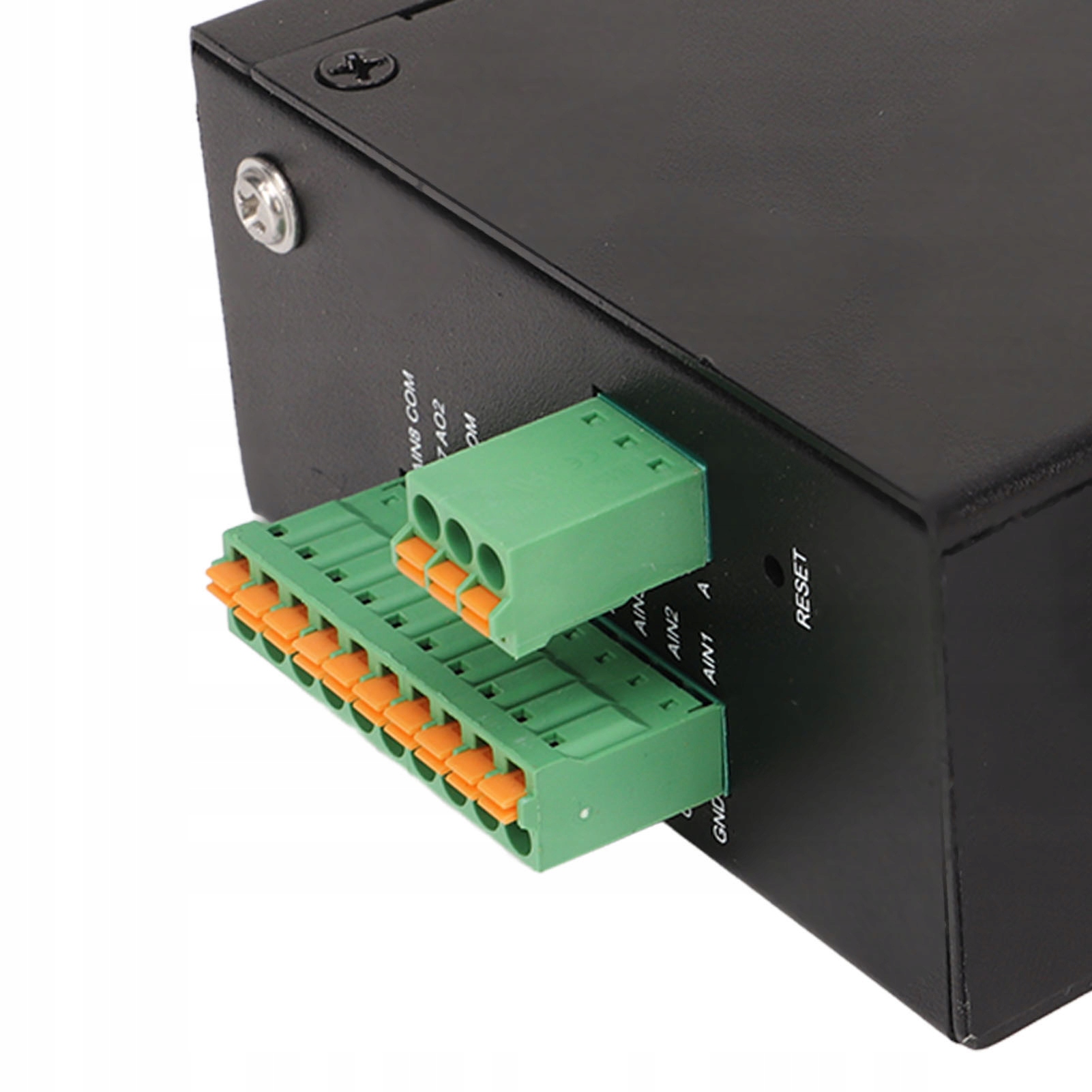

• Интерфейс: порт Ethernet x 1, RS485 x 1, DIN x 1, AIN x 8, DO x 8.
• Выходная мощность: постоянный ток x 1.
• Рабочее напряжение: 9–36 В постоянного тока.
• Аналоговое количество: 4–20 мА.
• Спецификация вилки: 100–240 В переменного тока.
• Адаптер питания:
• Входное напряжение:
• Неподдерживаемый выход AO: 9–36 В постоянного тока.
>
• Поддержка выхода AO: 24–36 В постоянного тока.
• Потребляемая мощность: типичное энергопотребление в режиме ожидания: ≤ 2 Вт.
• Выходная мощность:
• Канал.
li>
• Выходное напряжение: 9–36 В постоянного тока (равно входному напряжению).
• Выходной ток: 1500 мА при 12 В (максимум).
• Защита по питанию: защита от обратного подключения, электростатический разряд. воздух: 15 кВ, скачок напряжения: 4 кВ.
• Ethernet: характеристики сетевого порта: 1 разъем RJ45, 10 Мбит/100 Мбит/с.
• Защита сетевого интерфейса: контакт ESD: 8 кВ, скачок напряжения: 4 кВ (10/1000 мкс).
• Протокол: для Modbus RTU, для Modbus TCP, для MQTT
• Последовательный порт:
• Количество последовательных портов: 1 X RS485
• > li>
• Скорость последовательной передачи данных: 2400, 4800, 9600, 14400, 19200, 38400, 57600, 115200, 128000
• Биты данных: 7, 8
• Управляющие биты: Нет, Ева, Нечетный
• Стоповый бит: 0,5, 1, 1,5, 2
• Протокол для Modbus RTU (ведомый), для Modbus RTU (главный)
• Защита последовательного порта: Контакт ESD: 8 кВ Перенапряжение: 4 кВ (8/20 мкс)
• Цифровой вход:
• Количество: 8 каналов (максимум)
• Тип входа: Поддерживает сухой и влажный контакт. Значение по умолчанию — Мокрый контакт. При заказе необходимо указать сухой контакт;
• Мокрый контакт поддерживает датчики как NPN, так и PNP.
• Сухой контакт:
• Замыкание: короткое замыкание.
• Отключение: открытый
• Мокрый контакт:
• Закрытый: 10–30 В постоянного тока
• Отключение: 0–3 В постоянного тока
• Типичные применения:< /li>
• Интеллектуальный сбор и мониторинг данных о температуре и влажности в сельском хозяйстве;
• Интеллектуальный сбор и мониторинг данных о температуре и влажности в аквакультуре;
• Сбор и мониторинг температуры и влажности данные на складе и в библиотеке;
• Сбор данных и контроль информации о метеостанциях;
• Контроль температуры холодильных камер, плодоовощехранилищ, помещений промышленных машин, трансформаторных шкафов, и т. д.;
• Другие ситуации, когда точки мониторинга распределены;
• Передача данных системы солнечного мониторинга, сбор данных и передача зарядного стека;
• Передача данных банкоматов, продажи точек, счетчики электроэнергии, ПЛК, DAQ и другие устройства;
• Сбор и контроль данных из интеллектуальных сетей;
• Интеллектуальный сбор и контроль данных о дорожном движении;
• Сбор и контроль данных в области промышленной автоматизации;
• Сбор и контроль данных в области охраны окружающей среды

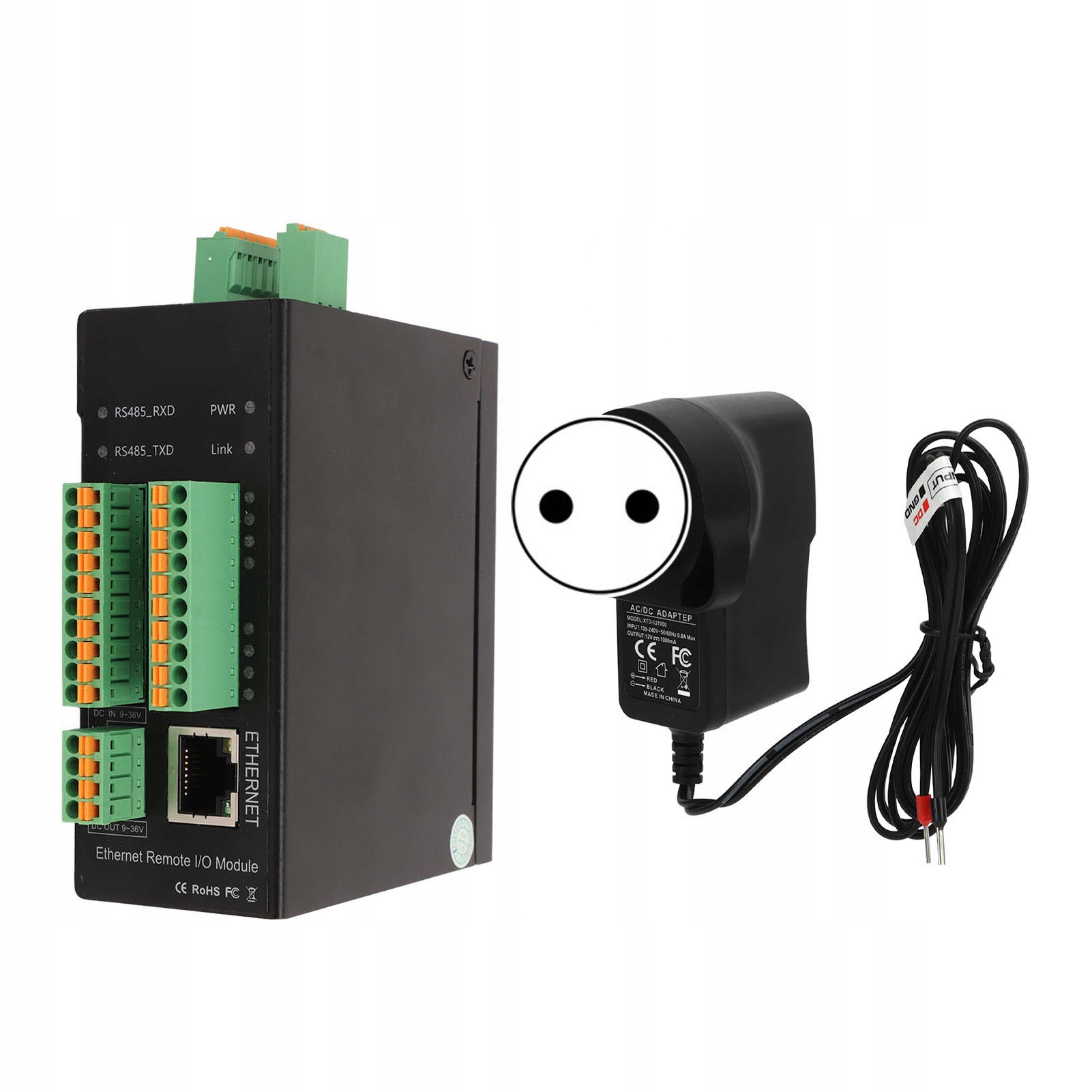

Список упаковки:

• 1 модуль сбора данных Ethernet
• 1 кронштейн для направляющей
• 3 винта
• 1 адаптер питания
• 1 карта с руководством пользователя
