[Простая проводка] Схема модуля питания была отлажена много раз, проводка печатных плат проста, и есть несколько нарушений. другой карты через автобус RS485 (установите соответствующие регистры). p>

[легкая установка] Удлинительная карта небольшая и компактная, имеет монтажные отверстия и адаптирована для монтажа на рельсах DIN35 и C45. , Системы идентификации, сетевые камеры и контроллеры светодиодного освещения и т. Д.

Спецификация:

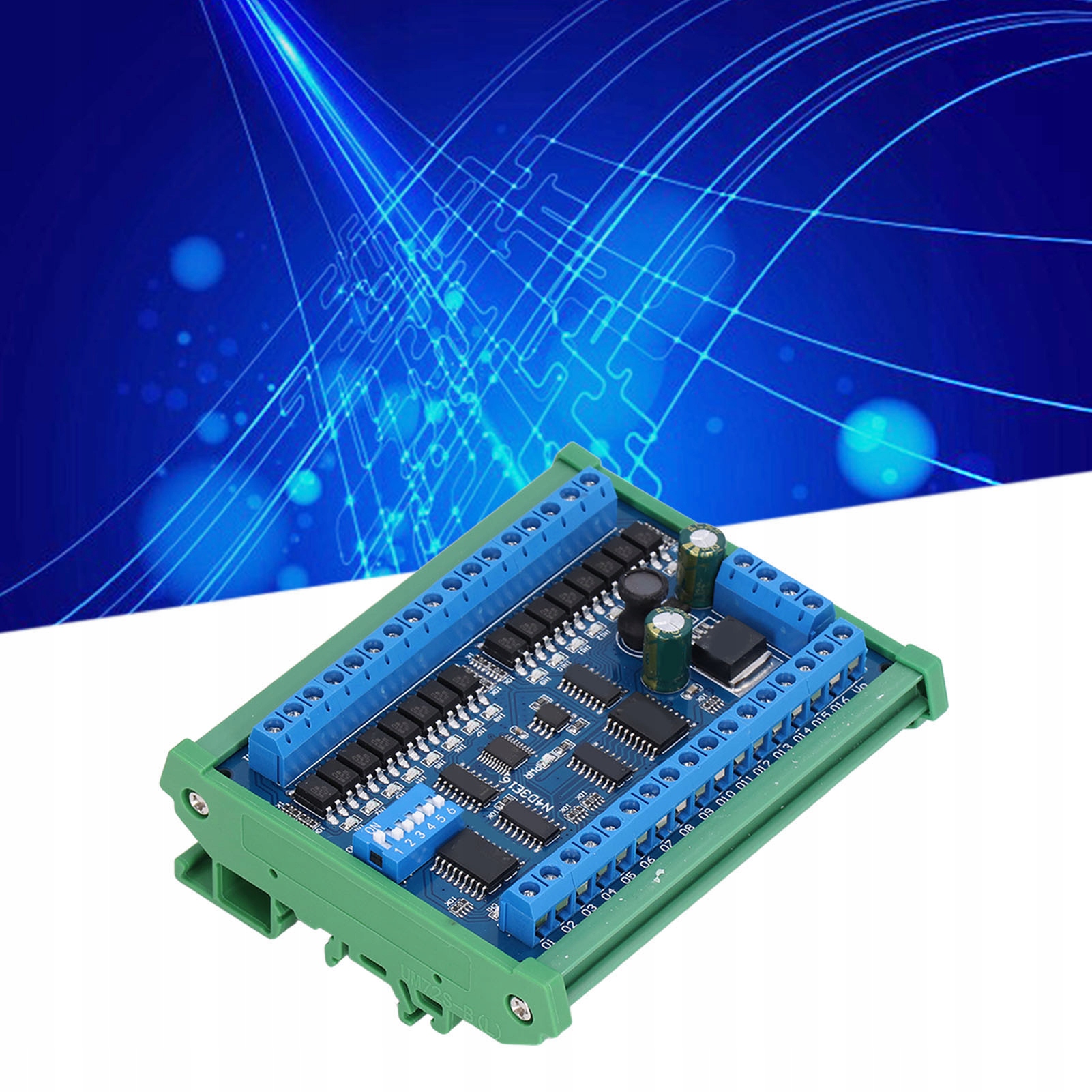

• Тип статьи: карта расширения
• Материал: PCB
• Модель: N4D3E16
• Максимальная нагрузка: Максимальный ток нагрузки каждого канала составляет 300 мА
• Параметры DIN Rail Box:
• Модель: um72
• Цвет: зеленый
• Ширина : Подходит для ширины платы UM72 (около 72 мм/2,8 дюйма)
• Степень изоляции: жесткая -для -громкоговорита vo
• Длина монтажной пластины: подходит для ок 100 мм/3 ПХБ, 9 дюймов
• Метод установки: DIN35 и C45 Rails
• Приложение: PLC IO Card Card, Intelligent House, Home Automation, PTC камера, контроль безопасности, система идентификации , сетевая камера, светодиод контроллера, автоматический контроль занавеса

• 1. Рабочее напряжение: DC 6,5-30 В (7,5 В 9 В 12 В 15 В 24 В)
• 2. Рабочий ток: 8-50 мА
• 3. 16 Изолированные входные порты (NPN активен на низком уровне)
• 4. 16-канальные выходы Darlington (вывод ULN2803 NPN)
• 5. 6 Открытие, закрытие, немедленное, самостоятельное, блокирование и задержка команд
• 6. 16-канальный вход может удаленно управлять 16-канальным выходом другой плитки через шину RS485 (должны быть установлены соответствующие регистры)
• 7. В случае инструкций RTU код кода составляет 03 06 (некоторые регистры поддерживают 16 кодов функций)
• 8. Если рекомендуется максимальная задержка, задержка составляет 255 секунд
• 9. Вы можете нажать Enter в терминале супер последовательного порта (помощник последовательного порта)
• 10. Вы можете подключиться к 64 устройствам
• 11. Скорость передачи по умолчанию составляет 9600bps, а скорость передачи может быть выбрана с использованием распятей: 2400 4800 9600 19200bps

Список пакетов:

• 1 x расширная карта
