Релейный модуль Pulsar AWZ520

Описание

Релейный модуль MP5 (AWZ520) предназначен для использования в низковольтных установках. Он используется для контроля и сигнализации состояний, например, в системах сигнализации и контроля доступа. Может использоваться для управления устройствами с высоким энергопотреблением через выходы OC систем сигнализации. При этом обеспечивается гальваническая развязка сигналов и источников питания от выходов модуля.

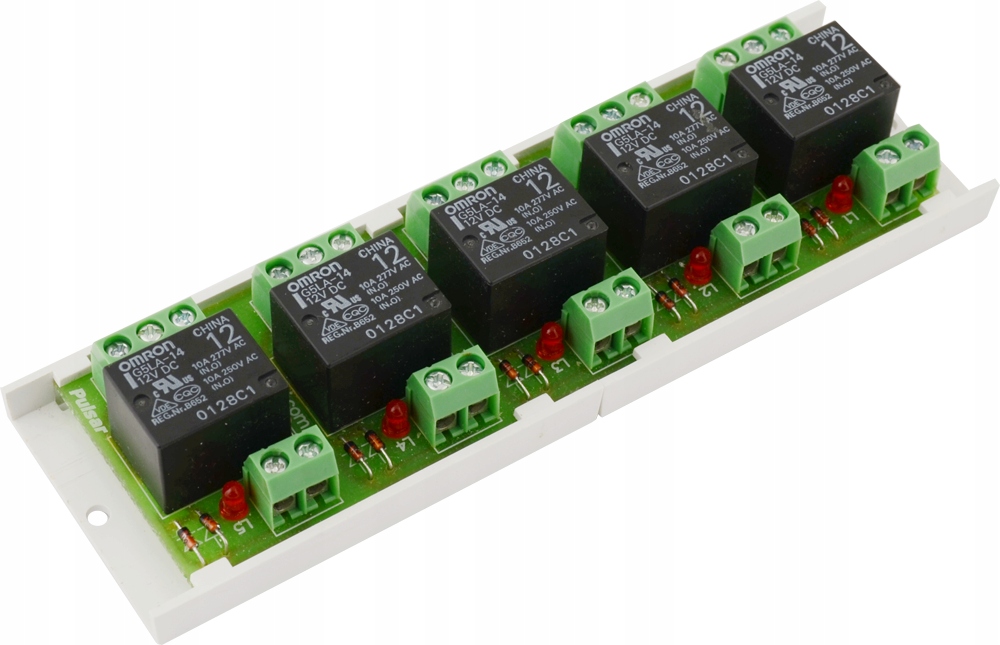

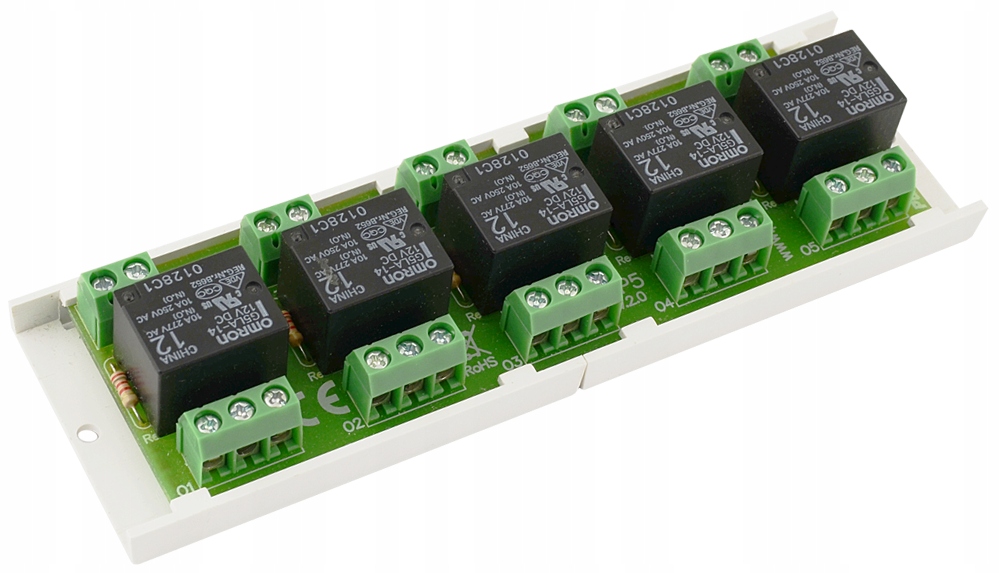

ВНИМАНИЕ! Возможно использование реле другого производителя, чем тот, что на фото - RELPOL, Omron, HUI KE и т.д.

Технические данные

• Напряжение катушки реле: 10÷14В постоянного тока (-/+5%),
• Ток управления катушкой: 37мА @12 В постоянного тока.
• Количество реле: 5.
• Напряжение контактов реле: макс. 30 В постоянного тока / 50 В переменного тока.
• Ток контакта реле: макс. 2 А.
• Контакты реле: C/NC/NO (контакты Ø 2,05 мм: AWG 24–12)
• Время включения/выключения: 15 мс/8 мс (-/+5%)
• Условия эксплуатация: класс окружающей среды II, -10°C ÷ 40°C.
• Корпус: нет, бескаркасная конструкция, IP00.
• Размеры: Д=140, Ш=43, В= 25 [мм, +/-2]
• Вес нетто/брутто 0,09 / 0,12 [кг]
• Сборка: монтажная лента или крепежный винт x 2
• Декларация : CE, RoHS
• Примечания: контакты на разъемах: 0,41÷1,63 (AWG 26-14), 0,51÷2,05 (AWG 24) -12) - контакты реле
