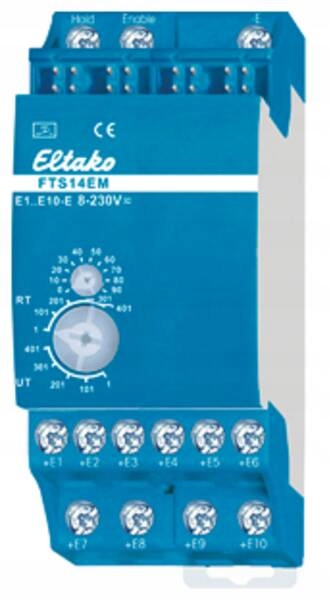

Модуль радіовходу Eltako FTS14EM для шини RS485 30

Модуль ввода для шины Eltako RS485, 10 управляющих входов для универсального управляющего напряжения. Потери в режиме ожидания всего 0,1 Вт. Серийное установочное устройство для монтажа на монтажную рейку DIN-EN 60715 TH35. 2 деления = ширина 36 мм, глубина 58 мм. Подключение к шине Eltako RS485. Перекрестное соединение шины и источника питания с помощью перемычек. Работа в сочетании с FAM14 или FTS14KS. 10 управляющих входов +E1..+E10 -E, гальванически изолированных от напряжения питания. Управляющее напряжение - 8..230В UC. Управляющие входы можно активировать либо для кнопок (в комплект поставки), оконных/дверных контактов, либо для датчиков движения. Начиная с 21-19 производственной недели, входные сигналы управления можно инвертировать. Управляющие входы для кнопок. Телеграммы генерируются радиокнопками (например, 0x70). Каждый FTS14EM можно установить на UT (= универсальная кнопка) или RT (= кнопка направления) с помощью нижнего поворотного переключателя. Входы управления оконно-дверными контактами - Формируются телеграммы от беспроводного оконно-дверного контакта FTK (ЭЭП Д5-00-01). Если вход управляется контактом с внешним управляющим напряжением, генерируется телеграмма о закрытии окна. При открытии контакта окно телеграмма создается открытым. Как и в случае с беспроводными датчиками FTK, статусная телеграмма повторяется каждые 15 минут. Входы управления датчиками движения - формируются телеграммы от радиодатчика освещенности движения FBH (EEP A5-08-01), при этом значение яркости всегда равно 0. Если вход управляется контактом с внешним управляющим напряжением, движение генерируется телеграмма. При размыкании контакта генерируется телеграмма «Нет движения». Как и в случае с беспроводными датчиками FBH, статусная телеграмма повторяется каждые 15 минут. Каждая телеграмма контактного входа должна быть запрограммирована с идентификационным номером (ID) в одном или нескольких приводах в соответствии с их инструкциями по эксплуатации. Нижний поворотный переключатель определяет, к какой группе принадлежит FTS14EM. Всего доступно 5 групп (1, 101, 201, 301 и 401) по 100 идентификаторов в каждой. Идентификатор внутри группы задается верхним поворотным переключателем (0..90). Диапазон идентификаторов внутри группы определяется комбинацией нижнего и верхнего поворотных переключателей и должен быть установлен по-разному на каждом FTS14EM. Максимум 10 FTS14EM образуют группу. Всего на шине RS485 возможно максимум 50 FTS14EM с 500 кнопками или контактами. Чтобы сгенерировать необходимые обучающие телеграммы для обучения исполнительных механизмов, необходимо выбрать нужную группу на верхнем и нижнем поворотных переключателях. Для кнопок в зоне UT или RT или для оконных/дверных контактов и датчиков движения в зоне RT. Затем нажмите нужный управляющий вход. Во время работы необходимо выбрать ту же группу в области UT или RT для кнопок или UT для оконных/дверных контактов и датчиков движения. Светодиод под верхним поворотным переключателем кратковременно мигает при замыкании подключенного контакта. Опционально - также может быть установлен радиоантеннный модуль FAM14 от радиосистемы здания, ширина которого составляет всего два деления, что означает, что приводами можно управлять с помощью радиокнопок, ручных передатчиков и радиодатчиков через FTS14EM в помимо обычных кнопок и контактов. Поскольку FAM14 имеет встроенный импульсный источник питания, FTS14KS не требуется для подачи питания в этой установке. Двунаправленный FAM14 также позволяет оценивать обратную связь от приводов по радио из центра умного дома SafeIV. Соответствующее состояние исполнительных механизмов может быть отображено и изменено. Подключение клемм HOLD всех устройств контролирует доступ к шине и предотвращает столкновения. С помощью дополнительного модуля радиовыходов FTS14FA телеграммы с FTS14EM также можно отправлять на строительную радиостанцию ​​Eltako
