Преобразователь последовательного порта ZLSN3007S в Ethernet Modbus RTU TCP

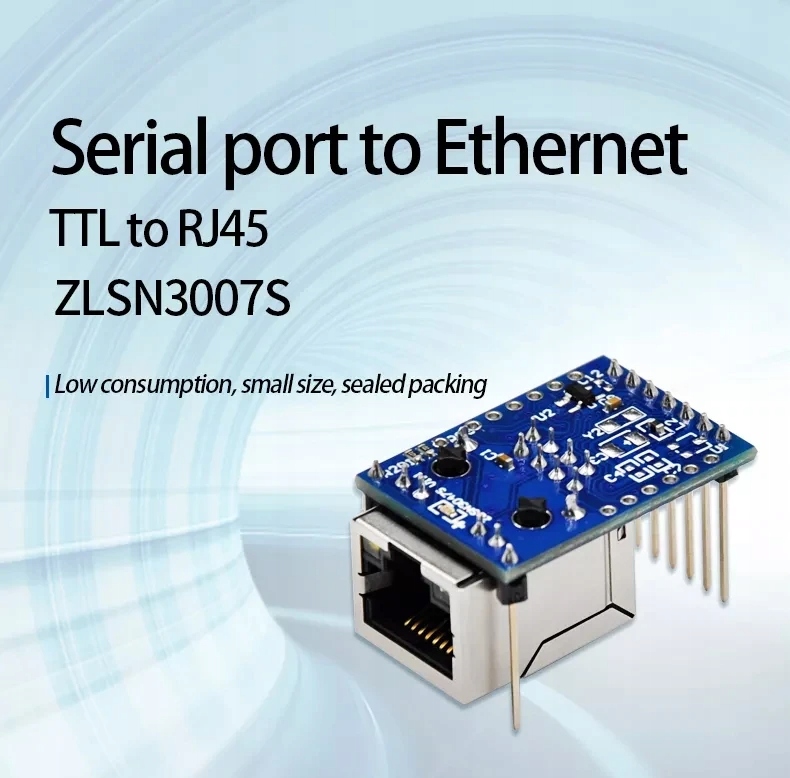

ZLSN3007S (далее — 3007S) — это усовершенствованный «сетевой суперпорт», который преобразует последовательный порт уровня TTL в Ethernet. Оснащенный сетевым трансформатором и портом RJ45, он позволяет легко подключать к сети микроконтроллеры и другие устройства с последовательным портом TTL.

В 3007S используется технология Shanghai ZLAN 7-го поколения, предлагающая расширенные функции. и стабильность программного обеспечения, унаследованная от ZLSN3003S. Он отличается низким энергопотреблением, промышленным температурным диапазоном и другими выдающимися характеристиками, обеспечивающими высокую рентабельность.

После того, как 3007S припаян к печатной плате пользователя, модуль идеально вписывается в плату. Как показано на рисунке ниже, когда контактный разъем вставлен в печатную плату, 3007S (справа) позволяет порту RJ45 разместиться на печатной плате, в отличие от 3003S (слева). Это упрощает конструкцию корпуса сетевых портов.

Рабочий ток 3007S составляет 50 мА, что делает его идеальным для приложений с низким энергопотреблением и значительно снижает проблему нагрева печатной платы.

Приложения 3007S:

• Проектирование устройств сбора и управления данными Интернета вещей.
• Безопасность и наблюдение.
• Мониторинг энергопотребления и сбор данных электросчетчиков. .
• Промышленная автоматизация.
• Интеллектуальный транспорт.
• Считыватели смарт-карт RFID и другие области.

Особенности

• Стабильная и надежная связь, поддержка полнодуплексной, высокоскоростной и долгосрочной передачи данных без потери пакетов. Это позволяет пользователям одновременно отправлять большие пакеты данных через последовательный и сетевой порты без перерывов и потерь данных.
• Сетевой порт RJ45 и печатная плата идеально сочетаются друг с другом.
• Сверхнизкое энергопотребление потребление: рабочий ток 50 мА.
• Поддержка последовательного порта: поддерживает 2 стоповых бита, поддерживает биты данных короче 8 бит, поддерживает скорость передачи 460800 бит/с.

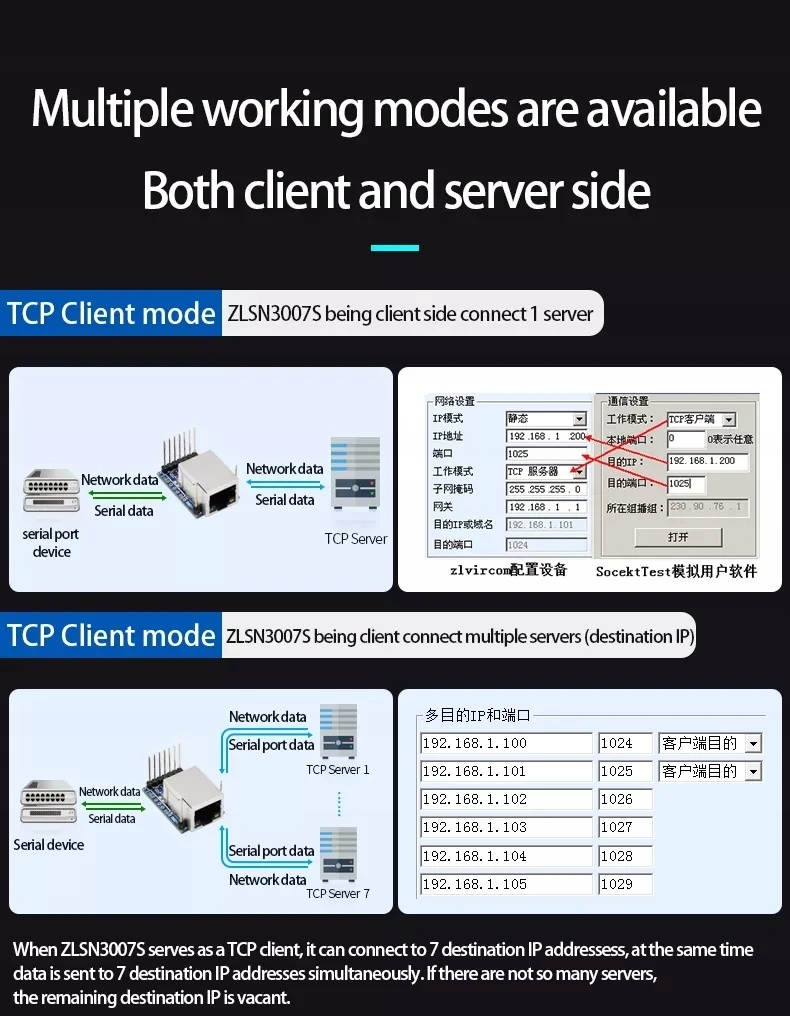

• Режимы работы: поддерживает TCP-сервер, TCP Клиент, режим UDP, многоадресная рассылка UDP, сосуществование TCP-сервера и клиента. В качестве клиента он может подключаться к 6 целевым IP-адресам, а в качестве сервера он поддерживает 10 клиентских подключений.
• Скорость передачи поддерживается в диапазоне 1200–921600 бит/с, можно настроить специальные скорости передачи. . Биты данных поддерживают 5–9 бит, управляющий бит может иметь значения «Нет», «Нечетный», «Четный», «Отметка», «Пробел» и поддерживает управление потоком данных CTS/RTS, DSR/DTR, XON/XOFF, 1–2 стоповых бита.

• Поддерживает виртуальный последовательный порт, оснащенный ZLVircom для устройств Windows и инструментом управления виртуальным последовательным портом.
• Поддерживает DHCP, DNS и функцию перезагрузки без потери данных.
• Поддерживает защита паролем для изменения параметров модуля для предотвращения несанкционированных изменений.
• Поддерживает функцию шлюза Modbus TCP-RTU.
• Поддерживает связь P2P (требуется регистрация).
• Поддерживает Modbus Преобразование RTU/DLT645 в JSON.
• Поддерживает соединение MQTT, передачу данных в различные общедоступные облака и другие функции.
• Поддерживает режим многохостовой связи RS485.
• Поддерживает пользовательскую регистрацию и пакеты Heartbeat. Функция отправки MAC-адреса во время подключения.
