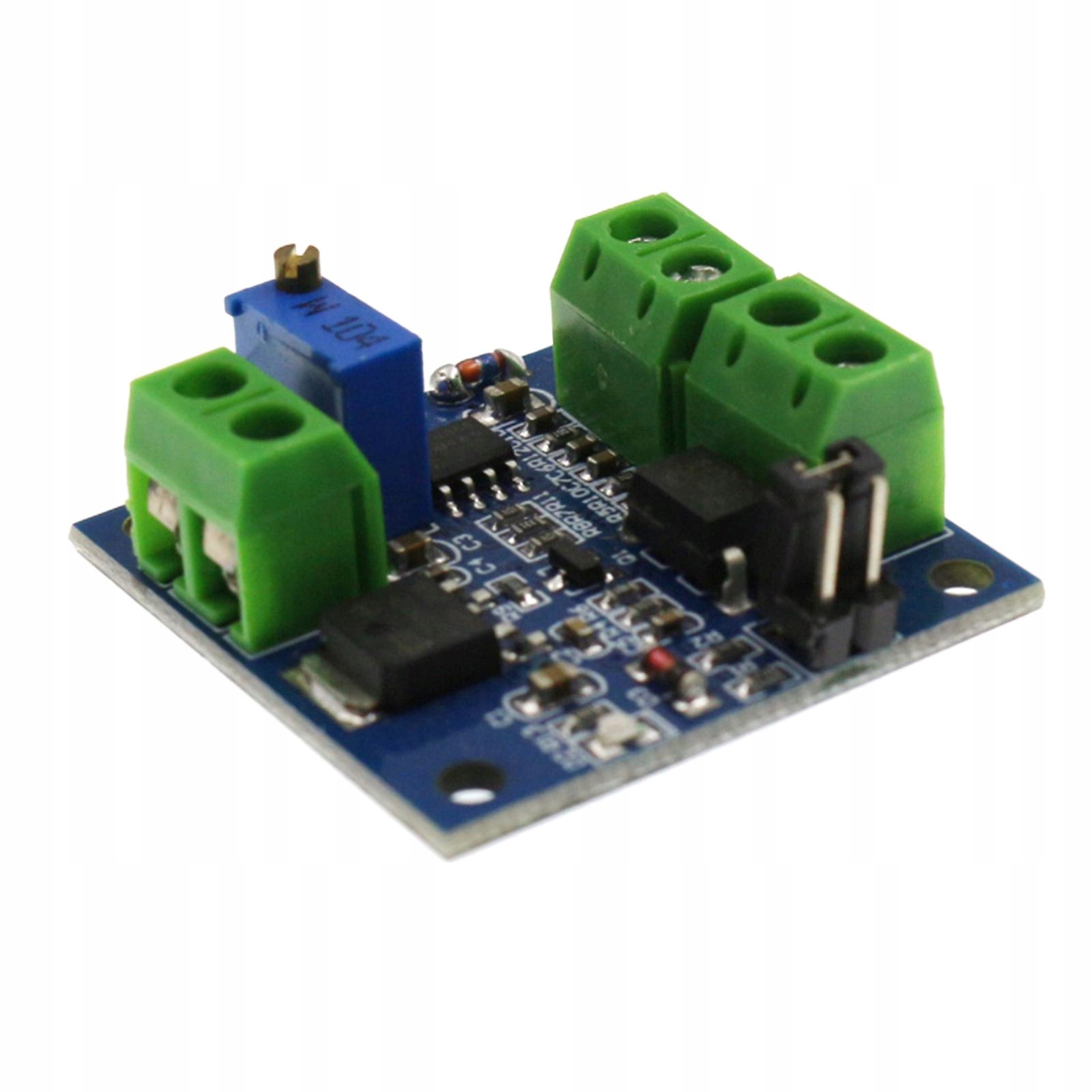

Модуль перетворювача напруги частоти KHZ в 0 В, 2 шт.
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 98
Просматривая «Модуль перетворювача напруги частоти KHZ в 0 В, 2 шт.», вы можете быть уверены, что данный товар из каталога «Трансформаторы» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
2 шт. Модуль преобразователя частоты в напряжение 0-1 кГц в модуль преобразования 0-10 В
Описание:
Можно преобразовать частотный сигнал в аналоговый сигнал напряжения, преобразовать частотный сигнал 0–1 кГц в выходное напряжение 0–10 В
Настроить
частота может изменять выходное напряжение, может быть применена к интерфейсу
преобразование между преобразователем частоты или согласование интерфейса
случаи управления, такие как карта управления движением, преобразователь частоты и т. д.
Потенциометр регулировки позволяет калибровать соотношение между частотой и напряжением
Спецификация:
Рабочее напряжение: 13,5–30 В
Диапазон входной частоты: 0–1 кГц
Диапазон выходного напряжения: 0–10 В
Размер: примерно 35 x 33 x 14 мм
Инструкция по использованию
VCC: рабочая мощность
масса:
F: Сигнал входной частоты
GND: входная земля
: выходное соответствующее напряжение
GND: Выходная земля; Общая основа для модулей
Подключите рабочее напряжение к VCC и GND. Не делайте этого, чтобы не повредить диск и устройство.
Подключите частотный сигнал к F, и соответствующее выходное напряжение появится на .
Соответствующее соотношение входа и выхода: 100 Гц = 1 В, 1 кГц = 10 В.
Если между использованием есть отклонения, отрегулируйте потенциометр на плате для калибровки.
Точность модуля равна % и не может быть применена к полям, к которым предъявляются высокие требования к точности.
Введите другую частоту, выходное напряжение будет соответствовать указанному напряжению.
Ввод
Уровень может быть 5 В, 12 В, 24 В, последовательный резистор не требуется. Но если вы
частота входного сигнала, время должно быть больше 0,5 с
Если вы хотите использовать его с , он поддерживает NPN. Убедитесь, что есть кабель заземления
Если вы хотите использовать его с , потребуется непрерывное вращение в течение более 0,5 с
В комплект входит:
Модуль преобразователя частоты в напряжение, 2 шт.
