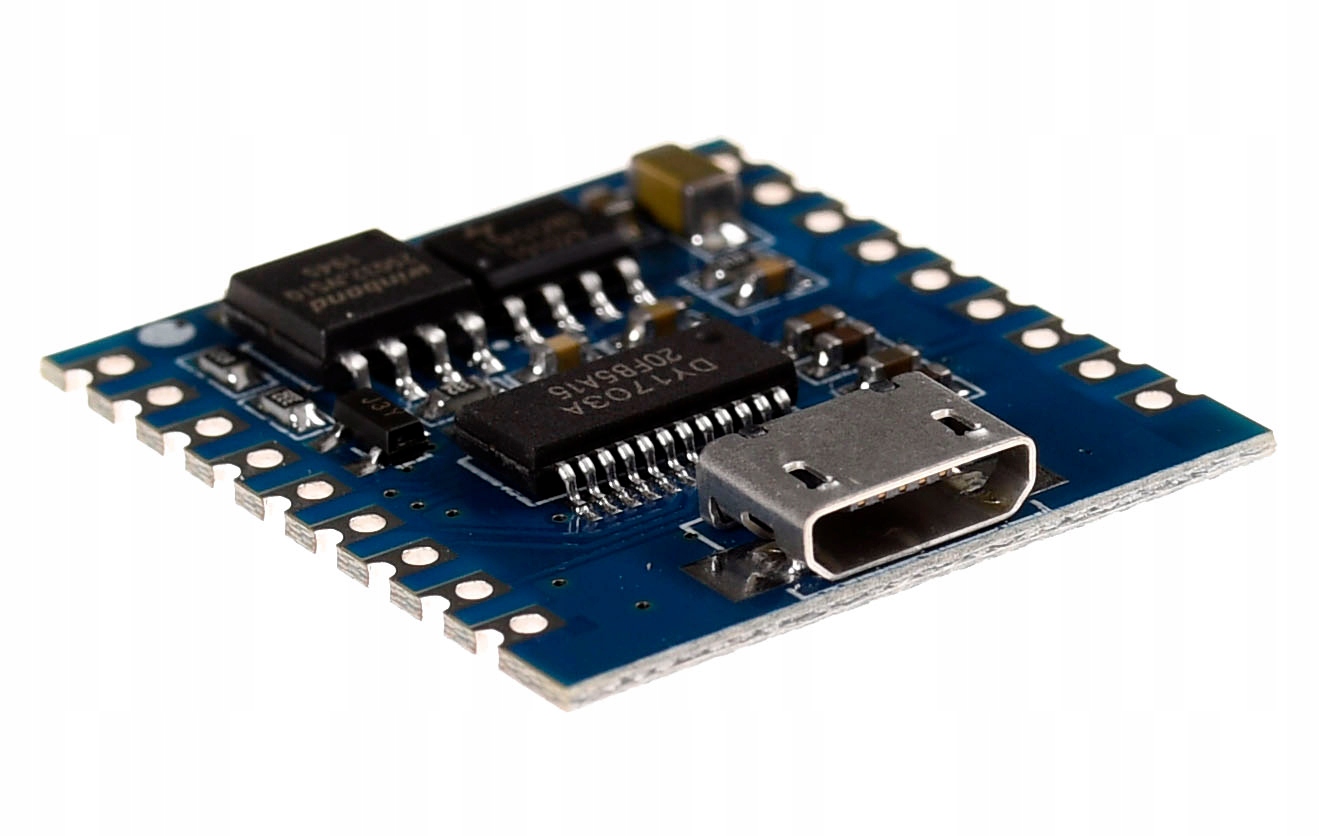

Модуль MP3-плеера DY-SV17F
Модуль проигрывателя DY-SV17F является интересной альтернативой другим системам декодирования MP3 на базе карт MicroSD. Вместо карты данных в продукте используется флэш-память SPI объемом 4 МБ. Хотя мощность может не соответствовать ожиданиям всех проектировщиков, из-за небольшого размера и очень простого управления этот модуль является интересным вариантом для проектов, требующих аудио.
Модуль чрезвычайно прост в использовании. DY-SV17F, подключенный к нашему компьютеру через порт USB (MicroUSB), появится в нашей системе как новый диск. Все, что вам нужно сделать, это переименовать и скопировать выбранный аудиофайл (или файлы). Сам модуль может работать в нескольких режимах. Для их установки мы используем три конфигурационных контакта CON1, CON2 и CON3, расположенные с правой стороны разъема USB. В нашем распоряжении:
Режим 1) CON1, CON2, CON3 заземлены. Модуль начнет воспроизведение песни (1-255) в соответствии с логическими состояниями контактов IO0-IO-7
Режим 2) CON1, CON3 подтянуты к земле, а CON2 к источнику питания. Модуль начнет воспроизводить песню (1–8) в зависимости от того, какой из контактов IO0-IO-7 будет заземлен.
Режим 3) CON1, CON2 подключены к земле, а CON3 к источнику питания. Модуль будет работать в режиме UART/OneLine, и мы сможем управлять им, отправляя команды на последовательный порт (9600 бод) или сигнал на вывод TXD.
Режим 4) CON2 подключен к земле, а CON1, CON3 к источнику питания. Модуль будет работать в режиме MP3-плеера, а контакты IO-IO4 дадут нам возможность менять песню, регулировать громкость или режим воспроизведения.
Внимание! Конфигурационные контакты CON1, CON2, CON3 должны быть подтянуты к земле или источнику питания через резистор. Прямое подключение может привести к повреждению контакта или модуля. Дополнительно стоит помнить, что логика вывода составляет 3,3В, поэтому если мы хотим управлять модулем от системы, работающей на 5В, стоит включить последовательно резистор 1К (особенно на линиях RX/TX)
По запросу мы можем предоставить техническую документацию на английском языке и программу для управления UART-командами (к сожалению, на китайском языке, но ее работа интуитивно понятна).
