Модуль LAN із захистом від перенапруги P
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 4
Покупая «Модуль LAN із захистом від перенапруги P», вы можете быть уверены, что данное изделие из каталога «Принадлежности» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

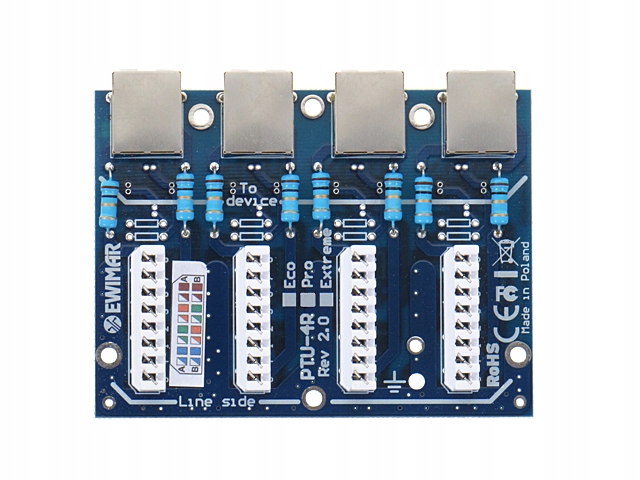

PTU-4-PRO/PoE — модуль расширения, предназначенный для сетей LAN, интегрированный с защитой с повышенной эффективностью устранения перенапряжений в сетях LAN.
Устройство включает в себя систему подключения «Крона» по витой паре категории UTP 5 с переходом на розетки RJ-45.
Защита имеет 2 высокоэффективных уровня защиты, которые способны защитить локальную сеть при установке IP-камер или других сетевых устройств вне здания.
Устройство эффективно защищает установки систем видеонаблюдения, в которых устройства устанавливаются снаружи зданий, однако в случае установки устройств на крышах или столбах рекомендуется использовать панели из серии Extreme.
Защита заключается в подавлении внезапных маломощных электростатических импульсов, генерируемых относительно земли (газовых разрядников), и импульсов, наводимых между отдельными проводами пар UTP во время разрядов.
Эти импульсы оказывают разрушительное воздействие на усилители интерфейсов Ethernet, несмотря на используемую гальваническую развязку на аппаратном уровне.
PTU-4-PRO/PoE специально разработан для устройств видеонаблюдения с питанием от коммутаторов PoE. Для питания используются выводы 4,5 и 7,8, которые соединяются вместе для увеличения тока, протекающего через систему защиты. Из-за ограниченной мощности развязывающих резисторов максимальная мощность питаемых устройств не должна превышать 15Вт при 48В. Развязывающие резисторы защищают защитные компоненты от повреждений в случае длительных перенапряжений и обеспечивают градуированную защиту.
Для достижения полной эффективности работы устройства его необходимо подключить к заземлению (соответствующему требованиям, установленным действующими нормативами) или PE-проводнику электроустановки. Не рекомендуется подключать заземляющий кабель устройства к системе молниезащиты здания.
Упрощенная блок-схема
Технические характеристики:
Строка данных
- Количество каналов: 4
- Степень защиты: 2 (газогаситель, защитный мост)
- Емкость между линиями: 6–8 пФ при 0 В, 1 МГц
- Емкость между линиями: < 1 пФ
- Уровень защиты линии-линии: 6 В–1 кВ, 20 В при 100 А, 8/20 мкс
- Уровень защиты линии-земли: 90 В–4 кВ, 2–4 кА, 8 / 20uS
- Максимальное напряжение Uc: 6,8 В
- Максимальная мощность 8/20uS (линейное): 2 кВт li>
- Максимальное напряжение между фазой и землей: 90 В постоянного тока.
Линия PoE
- Количество каналов: 4
- Степени защиты: 2 (газогаситель, транзит)
- < b >Уровень линейной защиты для PoE 10/1000uS: 600 Вт / 100 А, 10/1000 мкс
- Максимальное напряжение Uc для PoE: 58 В
- Уровень защиты линия-земля: 90–4 кВ, 2–4 кА, 8/20 мкс
- Максимальное напряжение линия-земля: 90 В постоянного тока< /li>
- Рабочий стандарт PoE: соответствует IEEE 802.3af типа B
Общие функции
- Входной разъем: Крона - шипованный
- Выходной разъем: RJ-45
- Выходной заземление: Да
- Монтаж: Корпус
- Дополнительные опции: Сменные модули различных типов, защитная крышка li>
- Размеры: 100 x 75 x 15 (мм)
- Рабочая температура: -30~+60°C< /ли>
