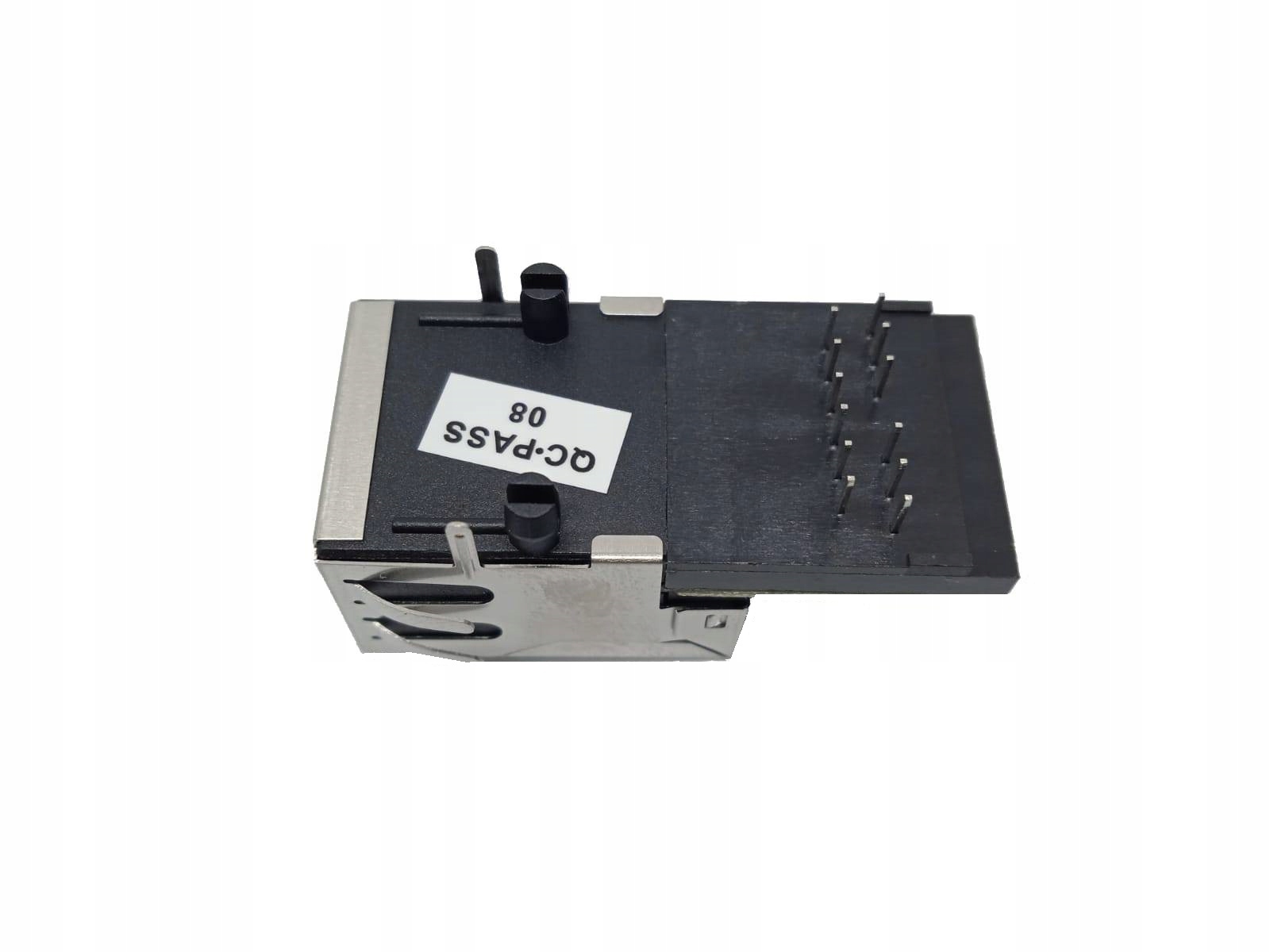

Модуль преобразователя UART Ethernet USR-K7

Модуль преобразователя UART TTL в Ethernet USR-K7 производства USR IoT представляет собой передовое решение, позволяющее быстро интегрировать сетевую связь в устройства. Этот модуль основан на микропроцессоре Cortex-M4, обеспечивающем производительность и надежность. Питаемый напряжением 3,0-3,6 В и потребляемым током 136 мА, модуль предлагает широкий спектр применения в проектах IoT. Разъем Ethernet RJ45 позволяет легко подключиться к сети Ethernet со скоростью передачи данных 10/100 Мбит/с. Электромагнитная гальваническая развязка 1,5кВ обеспечивает надежность и защиту от перенапряжений.

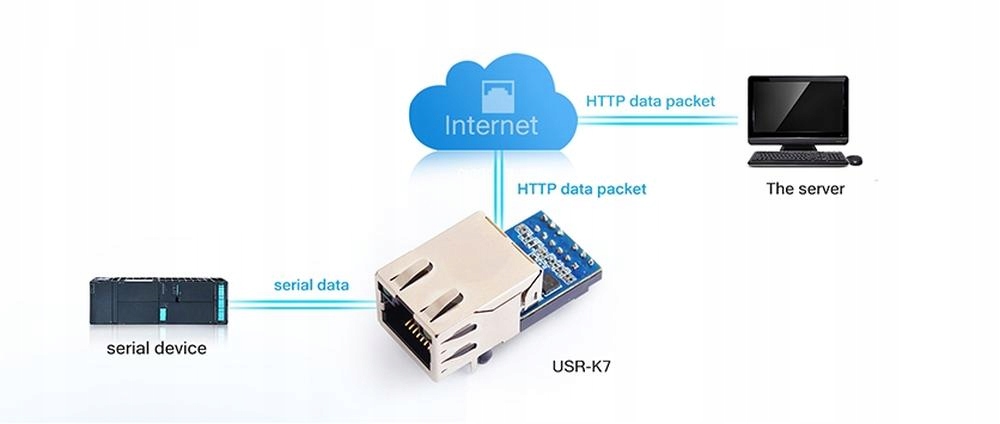

USR-K7 также универсален в конфигурации, поддерживая множество режимов работы, таких как TCP-сервер, TCP-клиент, UDP-сервер, UDP-клиент и HTTPD-клиент. Модуль позволяет работать с 8 TCP-клиентами в режиме сервера и имеет такие функции, как шлюз Modbus, поддержку RFC2217 для управления COM-портом Telnet, регистрацию пакетов и Heartbeat Packet. Благодаря простому в использовании программному обеспечению для настройки и открытому протоколу настройки пользователи могут легко настраивать рабочие параметры. Модуль идеально подходит для приложений, требующих связи Ethernet, и обеспечивает аппаратное управление потоками данных RTS/CTS и динамический кэш последовательных пакетов, что способствует плавной и надежной связи в проектах Интернета вещей и автоматизации.

Технические параметры

• производитель: USR IoT
• Модуль преобразователя UART TTL в Ethernet
• модель: USR-K7
• модуль на базе микропроцессора Cortex-M4
• напряжение питания: 3,0 - 3,6В (рекомендуется 3, 3В)< /li>
• потребление тока: 136 мА при 3,3 В (M4), 185 мА при 3,3 В (NXP)
• Разъем Ethernet RJ45
• Передача данных по Ethernet скорость передачи: 10/100Мбит/с.
• электромагнитная гальваническая развязка 1,5 кВ.
• 1 TTL-порт.
• Скорость передачи данных TTL: 600 бит/с. – 1 Мбит/с.
• биты данных 5,6, 7,8
• стоповые биты 1, 2
• бит четности: нет, четный, нечетный
• li>
• Протокол IP: статический/DHCP
• DNS: ДА
• Пользовательский DNS: ДА
• Метод настройки: программное обеспечение для настройки, открытый протокол конфигурации

• режимы работы: TCP-сервер/TCP-клиент/UDP-сервер/UDP-клиент/HTTPD-клиент
• максимальное количество клиентов TCP-сервера: 8
• Шлюз Modbus: ДА
• Индивидуальный веб-сайт: ДА
• RFC2217 — управление com-портом через Telnet
• Регистрация пакетов: ДА
• li>
• Heartbeat Packet: ДА
• прост в настройке
• модуль, предназначенный для впаивания в плату
• идеально подходит для создания устройств с возможностью связи через Ethernet.
• управление потоком данных: аппаратное RTS/CTS.
• Кэш последовательных пакетов: динамический.
• рабочая температура: -40. °C ~ 85° C.
• Влажность окружающей среды (при эксплуатации): 5–95 % относительной влажности.
• Размеры: 33 x 19 x 19,2 мм.

В комплект входит

- 1 x UART - модуль преобразователя Ethernet
