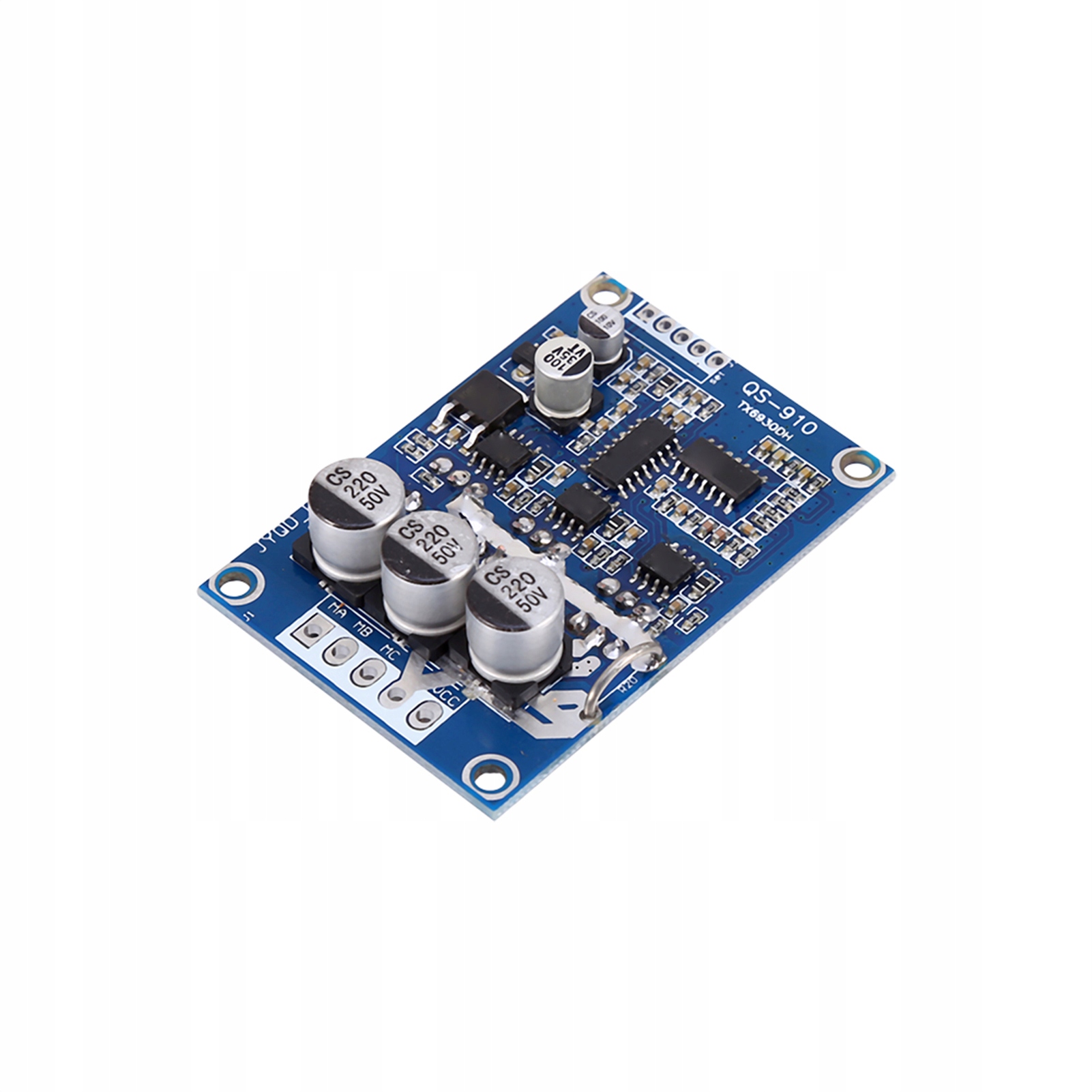

МОДУЛЬ КОНТРОЛЕРУ БЕЗЩІТКОВОГО ДВИГУНА BLDC
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 3
Оплачивая «МОДУЛЬ КОНТРОЛЕРУ БЕЗЩІТКОВОГО ДВИГУНА BLDC», вы можете быть уверены, что данное изделие из каталога «Модули» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Технические данные:
Тип платы привода: JYQD_V6.3E1
Диапазон напряжения: 12–36 В
Пиковый ток: 20 А
Мощность привода: ≤ 500 Вт (соответствующее рабочее напряжение)
Размер: 63x43x17 мм
Функция контроля скорости:
Регулирование скорости напряжения или регулирование скорости ШИМ с однокристальным микрокомпьютером
Подключение клеммы управления:
1, GND
2, метод подключения порта управления скоростью VR можно контролировать с помощью регулирования напряжения, управления или управления ШИМ. Регулирование напряжения может быть регулируется путем регулировки сопротивления (3-контактный бит VR 20K на стороне порта порта 5 В для подключения, порт GND путем регулировки напряжения)
3, метод обратного подключения положительного порта ZF для подключения 5 В в направлении заземления
4, выходной сигнал скорости импульсного колеса, выходной порт = количество полюсов двигателя x 3
5, клемма управления 5 В, выходной порт напряжения 5 В
Клеммы подключения питания:
1, порт положительного входного питания VCC (12–36 В)
2, входной порт питания GND
3, бесщеточный двигатель постоянного тока MC не имеет смысла/нет двигателя Holzer, три линии W
4, MB, бесщеточный двигатель постоянного тока не имеет смысла/нет двигателя Holzer, три линии V
5, MA, бесщеточный двигатель постоянного тока не имеет смысла / без двигателя Хольцера, три линии U
В комплект поставки входят:
1 плата привода бесщеточного двигателя постоянного тока
