Модуль контролера STM32F103C8T6 BluePill
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 33
Оплачивая «Модуль контролера STM32F103C8T6 BluePill», вы можете быть уверены, что данный товар из каталога «Компьютеры» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

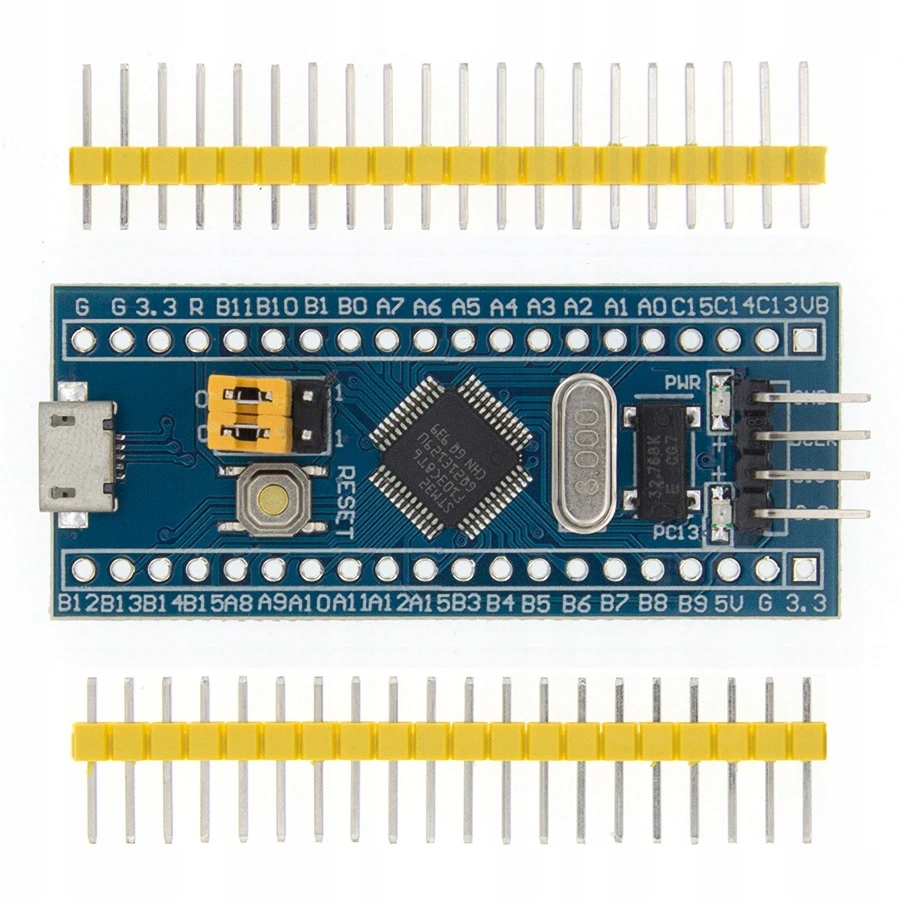

Модуль контроллера STM32F103C8T6
- КЛОН чипа STM32F103C8T6: CPUTAPID 0x2ba01477
- Модель: STM32F103C8T6.
- Ядро: процессор ARM 32 Cortex-M3, 32 бит, 72 МГц
- SWD разъем.
- Рабочая частота 72 МГц.
- Flash-память 64 КБ, SRAM 20 КБ.
- Напряжение ввода/вывода 2,0-3,6 В
- Сброс (POR / PDR).
- Кристалл 8 МГц.
- Порты ввода-вывода: 37 шт.

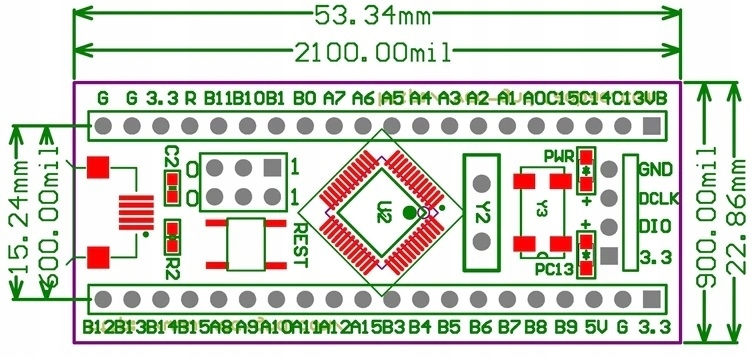

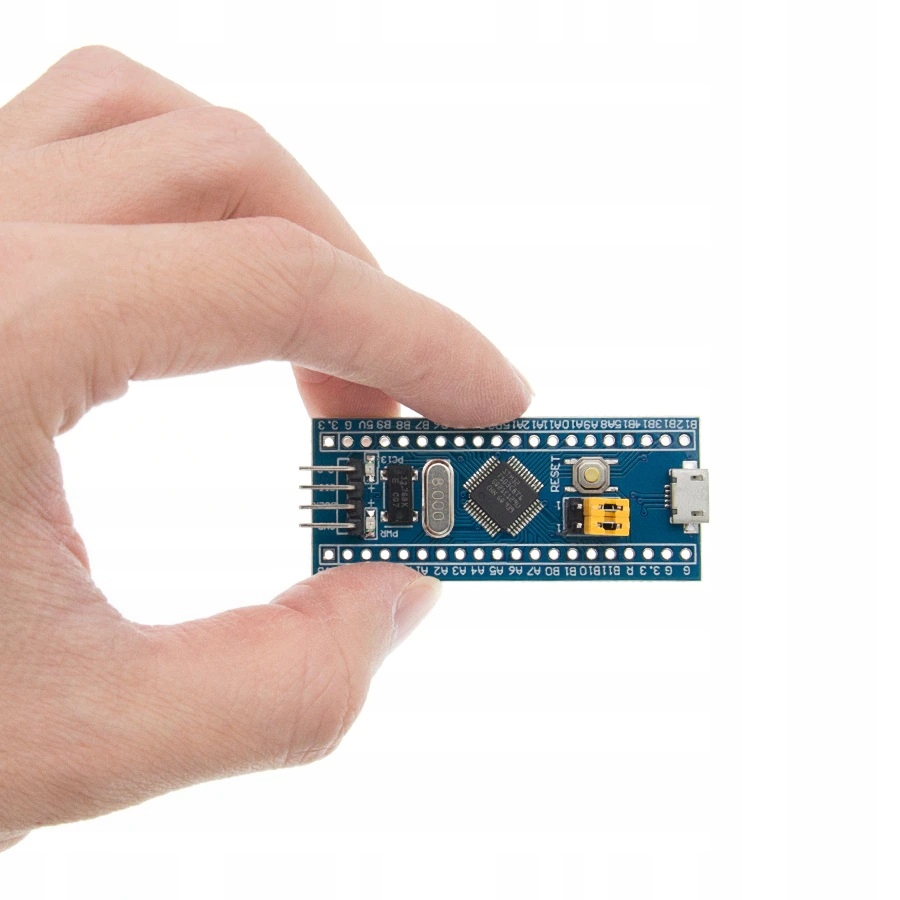

- Размер: примерно 55 x 22 x 6 мм
- Вес: около 6 г
- ПИН-СТРИП ДЛЯ САМОПАЙКИ
Микроконтроллер STM32 STM32F103C8T6 ARM Cortex M3
Модуль с 32-битным микроконтроллером STM32F103C8T6 с ядром ARM Cortex M3 с тактовой частотой 72 МГц и 64 КБ флэш-памяти и 20 КБ SRAM. Система намного быстрее классической Arduino, но имеет порт micro USB, который позволяет программировать ее с использованием многих бесплатных сред, включая Arduino IDE. На противоположной стороне расположены контакты для подключения программатора и отладчика SWD.
На нем имеются контакты для популярных интерфейсов связи I2C, SPI и UART, а также CAN и USB 2.0FS.
Плата оснащена кварцевыми генераторами частотой 8 МГц и частотой 32,768 кГц, светодиодом питания и вторым светодиодом для использования пользователем. Также мы найдем 2 перемычки, отвечающие за загрузку — если обе находятся в положении 0, то код, загруженный в основную FLASH-память, будет выполнен. Чтобы перевести STM в режим DFU, т.е. обновить прошивку, переместите перемычку BOOT0 в положение 1.
