Модуль питания AVC-30-120-ОФ для регистраторов и сетевых накопителей - 6-35В/12В 2,5А 30Вт

Модуль AVC-30-120-OF (прежнее название AVC1203) представляет собой высокоэффективный преобразователь постоянного тока в постоянный. Устройство позволяет питать регистраторы, сетевые накопители и другие устройства, требующие стабильного постоянного напряжения 12В, от типового буферного источника питания, напряжение которого варьируется в диапазоне от 10В до 14В в зависимости от режима работы (батарея/сеть).

Система оснащена рядом функциональных защит, обеспечивающих надежную работу устройств, в том числе:

• защита от короткого замыкания выхода 12В
• защита от обратного хода полярность напряжения питания
• защита от перенапряжения на выходе 12 В и входе питания

Технические данные:

• Напряжение питания: 6÷35 В постоянного тока.
• Номинальное выходное напряжение: 12 В +/- 5%
• Типичный КПД: 90 % (Uwe=12 В постоянного тока, Pout=30 Вт)
• Выходная мощность: 30 Вт при 12 В, 20 Вт при 6 В
• Защита от короткого замыкания на выходе: 3 А – пороговое значение активация защиты; 8А – полное короткое замыкание (макс. 30 с).
• Ток холостого хода преобразователя: 5 мА при 12 В.
• Размеры электронной платы: 40 x 60 x 24 мм (ширина x длина x высота)
• Размеры электронной платы: 40 x 60 x 24 мм (ширина x длина x высота)
• li>
• li>
• Рабочая температура: от -10°С до 40°С.

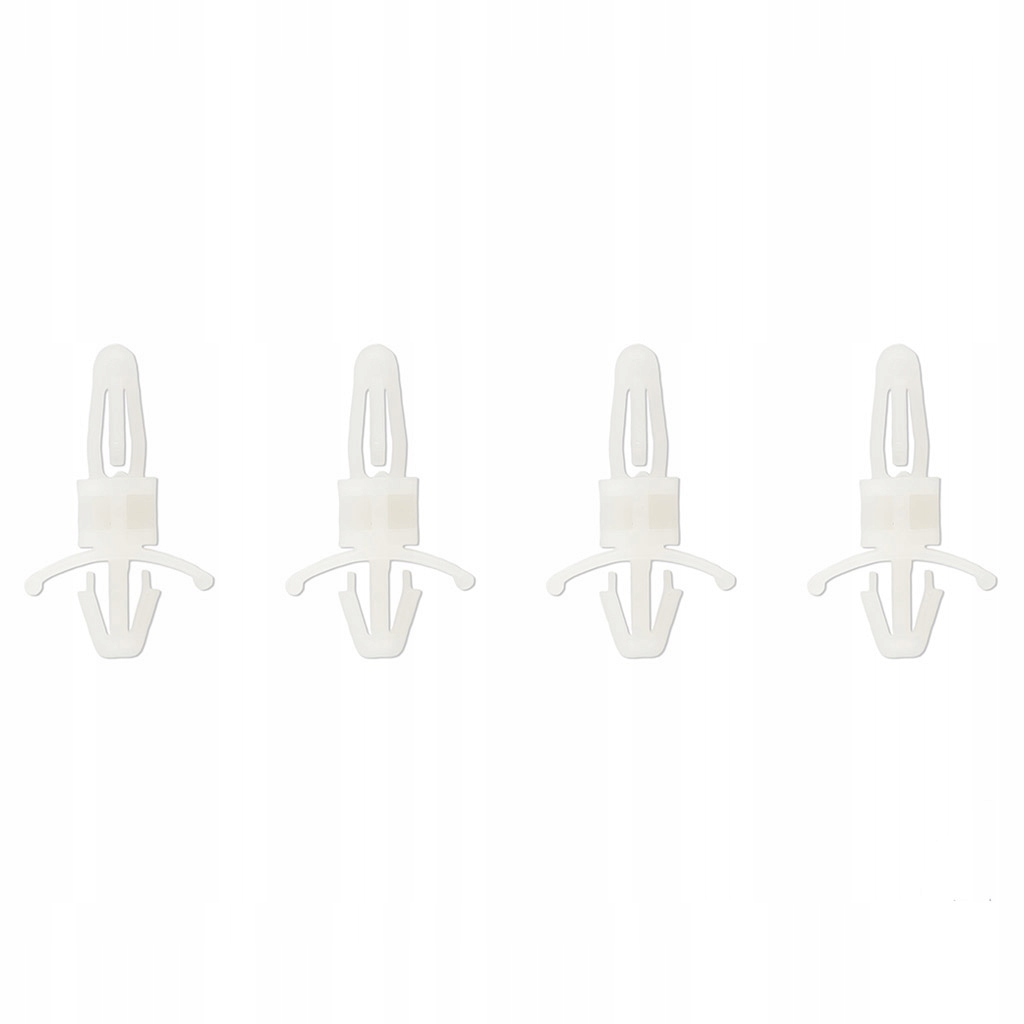

• Корпус: нет, открытая конструкция, встроенный модуль. В комплект входят соединительные кабели и проставки.

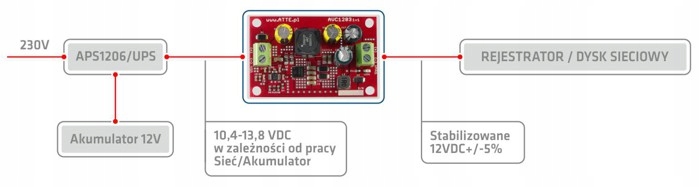

Пример применения модуля АВК-30-120-ОФ:

С буферным источником питания для питания регистраторов, сетевых накопителей и других устройств, требующих стабильного напряжения постоянного тока 12 В.

Разработано и изготовлено в Польше.
