Покупая «Модуль с 6 реле RS485 CAN для Rpi Zero», вы можете быть уверены, что данный товар из каталога «Принадлежности» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

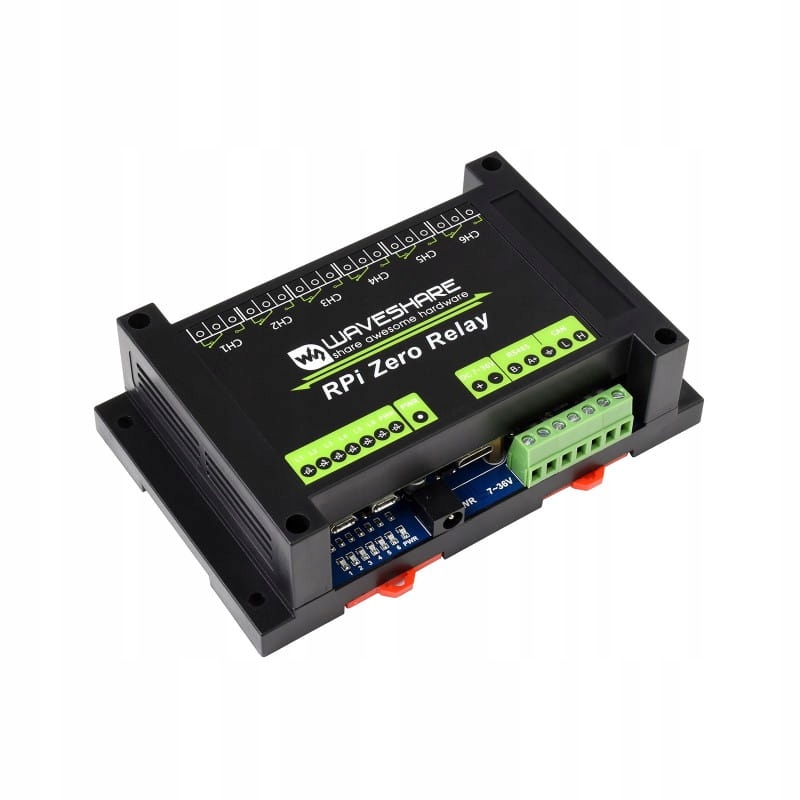

Промышленный 6-канальный релейный модуль RS485/CAN для Raspberry Pi Zero
Модуль с 6 реле и интерфейсами связи RS485 и CAN, всем можно управлять с помощью платы Raspberry Pi Zero или другой платы с совместимыми контактами GPIO.
Характеристики модуля:
<ул>
Источник питания: 7–36 В.
Количество каналов: 6
Протокол связи: RS485, CAN
Встроенная оптопара.
Включает ресурсы и инструкции для разработки.
Защитный корпус из АБС-пластика
Структура модуля:
CAN-контроллер MCP2515
Цифровой изолятор SI8642ED-B-IS
SN65HVD230 CAN-трансивер
SP3485EN Приемопередатчик RS485
Регулятор напряжения LM2596, обеспечивающий стабильное напряжение 5 В.
Изоляция оптопары предотвращает помехи от внешней цепи высокого напряжения, подключенной к реле.
6-канальные реле: 10 А, 250 В переменного тока или 10 А, 30 В постоянного тока (каждое).
Изоляция питания обеспечивает стабильное изолированное напряжение, дополнительное питание для изолированной клеммы не требуется.
Сбрасываемые предохранители
TVS-диоды
Силовое реле и индикаторы
40-контактный разъем GPIO, подходящий для Raspberry Pi Zero, с предварительно припаянным контактным разъемом.
Винтовые клеммы реле для подключения к пользовательским устройствам
Винтовые клеммы питания
Интерфейс шины RS485
Интерфейс шины CAN
Переключатель согласующего резистора RS485 120 Ом
Выключатель нагрузочного резистора CAN 120 Ом
Контакты управления реле
Внешняя розетка питания
Сжатые пути позволяют использовать сильноточные устройства
Совместимость с Raspberry Pi Zero
Защитный чехол из АБС-пластика с кронштейном для крепления на рейку, прост в установке, безопасен в использовании
В комплект входит:
Защитный чехол из АБС-пластика (сверху и снизу) x1
Реле RPi Zero x1
Отвертка x1
Блок питания 12 В, 1 А, 1 шт.
Набор винтов x1
Raspberry Pi, показанный на фотографиях, НЕ входит в комплект!
Вики: RPi_Zero_Relay
