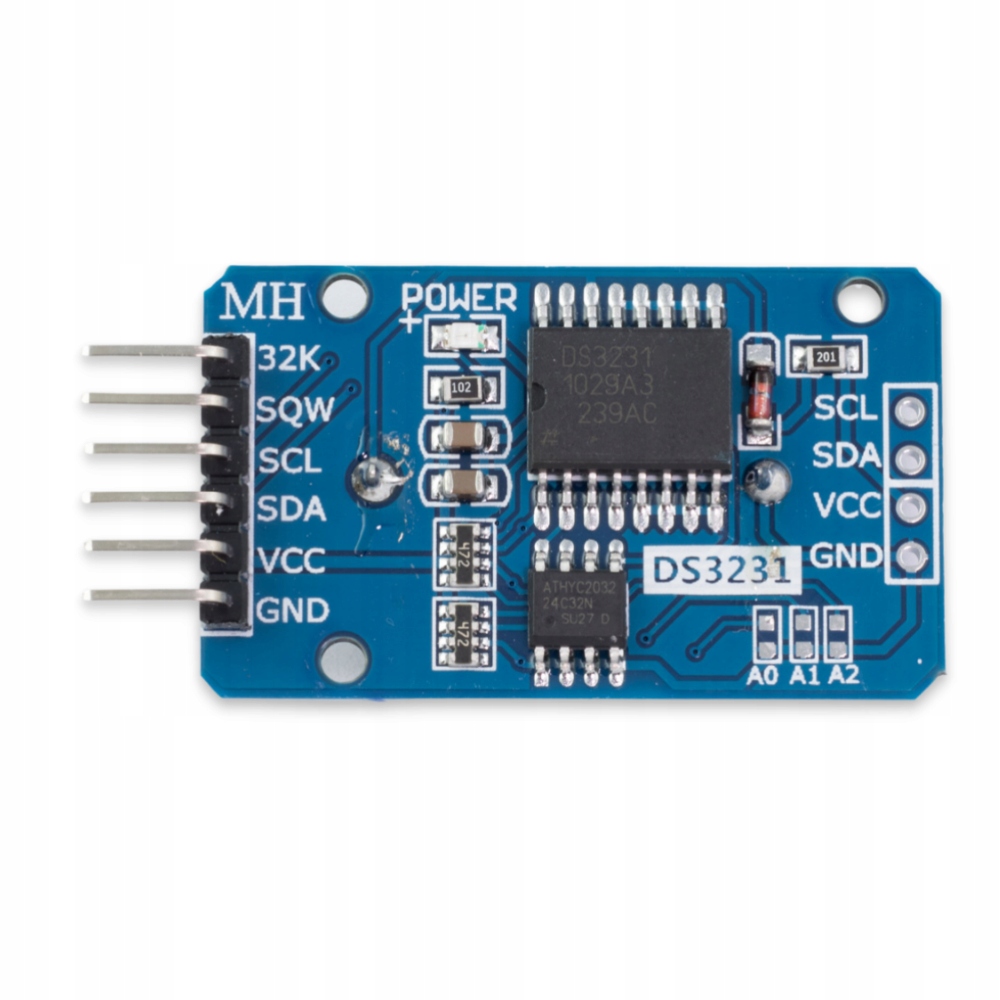

Модуль часов реального времени DS3231 AT24C32 с гнездом для батареи

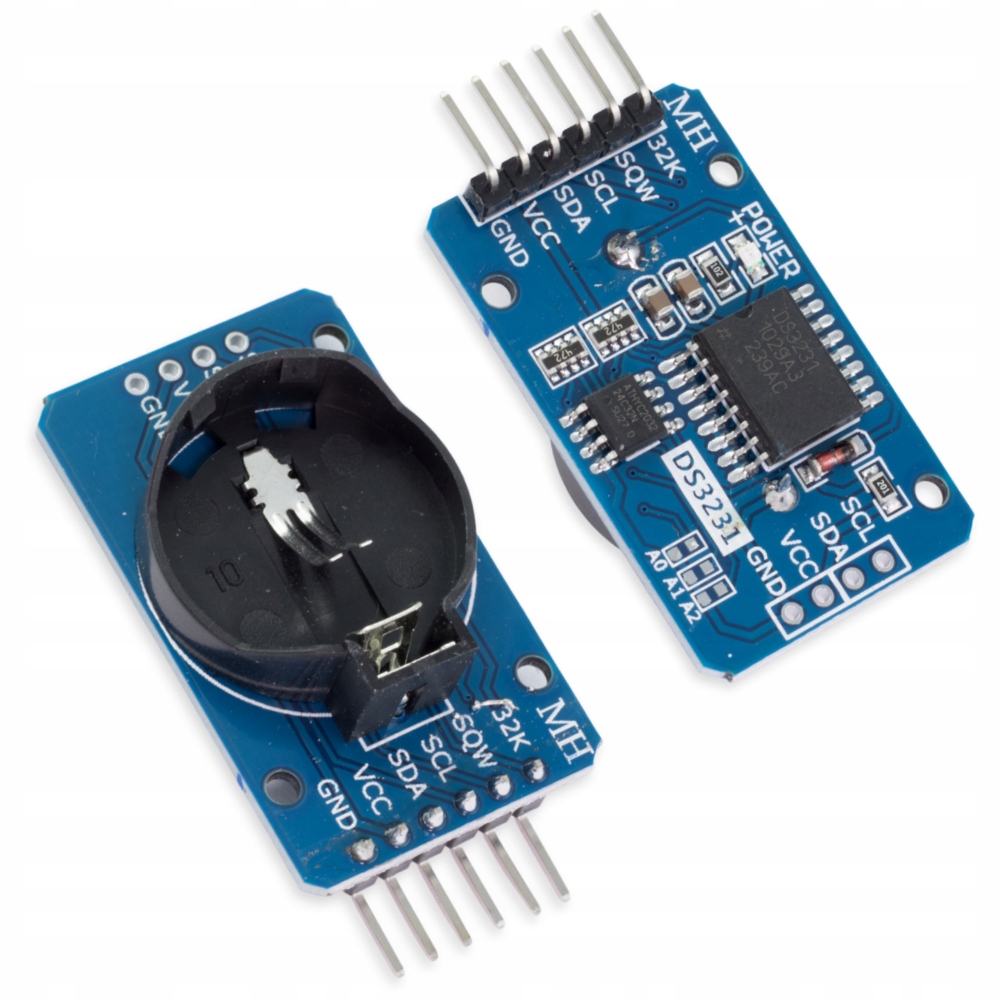

Очень точный модуль часов реального времени RTC с чипом DS3231 и памятью AT24C32 EEPROM. Модуль представляет собой версию без аккумулятора, с разъемом CR2032.

Связь с модулем происходит через интерфейс I2C. И часы RTC, и память EEPROM подключены к одному и тому же интерфейсу. Связь через общий интерфейс возможна благодаря тому, что обе схемы имеют разные адреса I2C. Путем выбора соответствующий адрес, выбираем устройство, на которое записываем или читаем данные.

DS3231 славится своей высокой точностью. Все потому, что в нем есть встроенный кварц 32,768 кГц. его структура с дополнительной температурной компенсацией. Изменения внешней температуры являются наиболее распространенной причиной ускорения или задержки часов реального времени. Здесь производитель позаботился о том, чтобы устранить эту проблему практически до нуля.

Вы можете использовать этот точный тактовый сигнал 32,768 кГц в другом месте проекта. DS3231 имеет выход на контакте 32K.

DS3231 также имеет встроенную функцию календаря. Вам больше не нужно запоминать, какой сегодня день в вашей программе. Схема RTC сделает это за вас.

Другие полезные функции включают возможность установки внешнего прерывания на выводе SQW модуля. Каждую секунду — вместе с обновлением часов — модуль будет уведомлять ваш микроконтроллер, например Arduino, о том, что время изменилось. В сервисе прерываний вы можете удобно считывать новые данные без необходимости постоянного опроса Система DS3231.

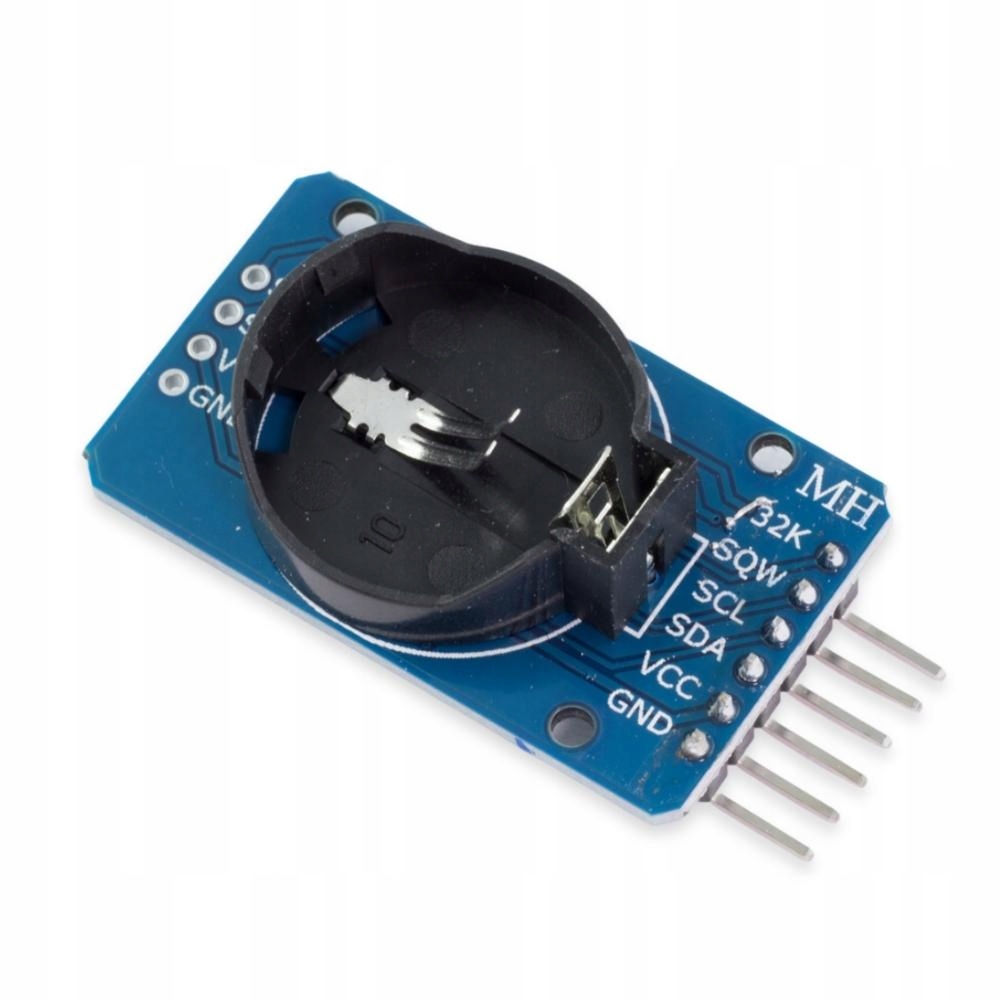

Чтобы не потерять настройки часов, использована резервная батарейка CR2032. После пропадания основного питания DS3231 переключается на питание от батареи. Благодаря этому часы не перестают работать. После восстановления питания время и дата остаются неизменными. текущий.

Часы RTC — неотъемлемый элемент проектов, где нам нужны «человеческие» время и дата. DS3231 — один из лучших вариантов, главным образом благодаря своей точности.

В модуле также имеется место для памяти EEPROM AT24C32 объемом 32 КБ. Это для любого использования. Например, в нем вы можете запомнить настройки вашего устройства.

Описание использования модуля RTC можно найти в моем блоге.

Параметры

• Версия RTC: DS3231
• Кварцевая температурная компенсация
• Встроена в структуру системы Кварц 32,768 кГц
• Питание: 3,3 ÷ 5 В
• Отображение времени: часы, минуты, секунды
• Даты чтения: месяц, день, год
• Интерфейс: I2C
• Возможность изменить I2C-адрес часы: перемычки A0, A1, A2
• Память EEPROM на модуле: AT24C32
• Золотые контакты, впаянные в модуль
• Батарейки в комплект не входят.
