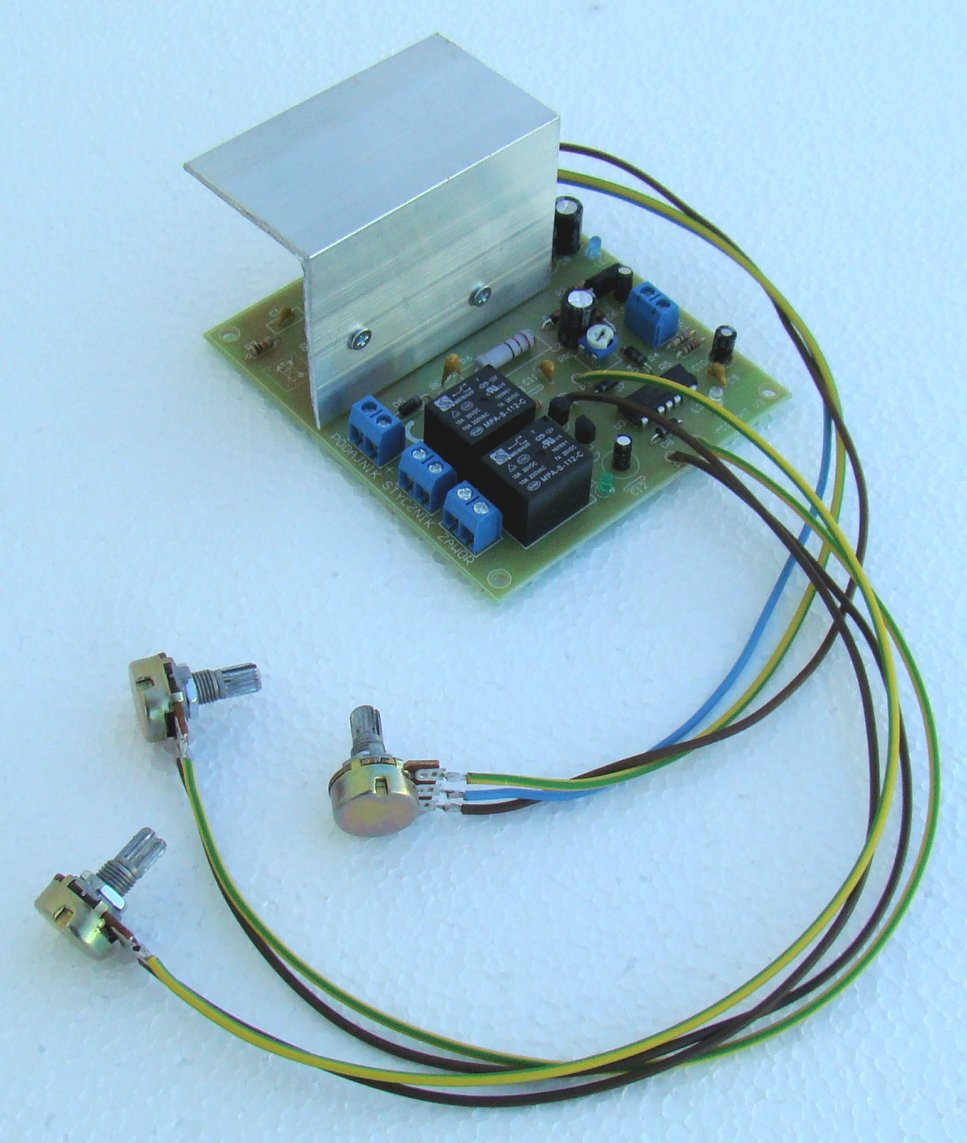

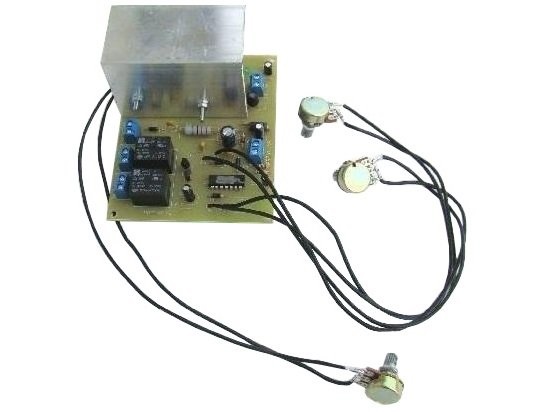

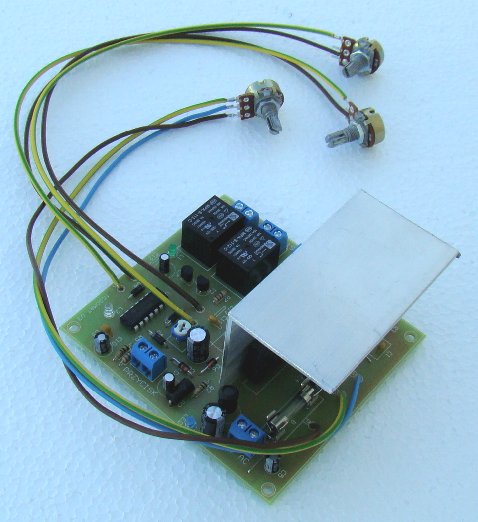

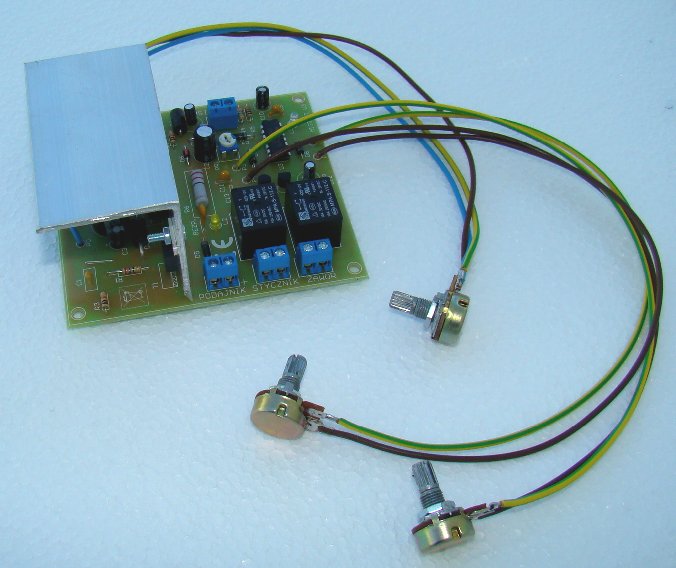

Модуль электроники Migomat Controller 24V 5A
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 7
Покупая «Модуль электроники Migomat Controller 24V 5A», вы получите заказываемую вещь из каталога «Контроллеры и регуляторы» в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
контроллер Migomat - Польский современный контроллер
.
Последняя модель имеет много настроек, безопасность и варианты управления светодиодными средствами (полезные в сборке или диагностике).
подходит для каждого полуфазного полудиспационного дома, раздутого (400 В) или трехфазного.
.
Модуль выполняет следующие функции:
- Включение и выключение основного трансформатора (контроль контакта - вывод NO)
- Плавное регулирование скорости введения проволоки в диапазоне около 1-99%
- Управление оттоком газа (NO)- Занавестный газ вводится заранее 0,15-0,5 секунды (регулировка с помощью PR1-потенциометра на пластине) перед сваркой, газовый поток также лично регулируемый в диапазоне около 1-4 секунды. Благодаря этому процесс сварки начинается в газовой крышке, нет задержки, когда потребности газа не включают клапан, чтобы достичь ручки, поток газа после сварки покрывается горячим фрагментом сварного шва, предотвращая окисление
- Контроль задержки отключения сварного тока в диапазоне около 0,2-1 секунд - это позволяет - на более высокой скорости введения проволоки «сжигать» до конца Провод, простирающийся под влиянием импульса - инерция проволочного кормута
"- имеет предохранитель и дополнительный предохранитель полимера для электроники
- Имеет светодиодные индикаторы, чтобы облегчить сборку и диагностику
.
контроллер имеет входы:
"- Вход мощности для трансформатора 24VAC (допустимое напряжение мощности 20-26 В)
и выходы:
- 24 В проволочный двигатель с максимумом. 5A Ток: двигатель питается непосредственно из модульной электроники
- для газопролапана (убедительный выход нет максимального Prad 5a)
- Для контакта основного трансформатора - Spawnzanie - (убедительный вывод NO - MAX PRAD 5A)

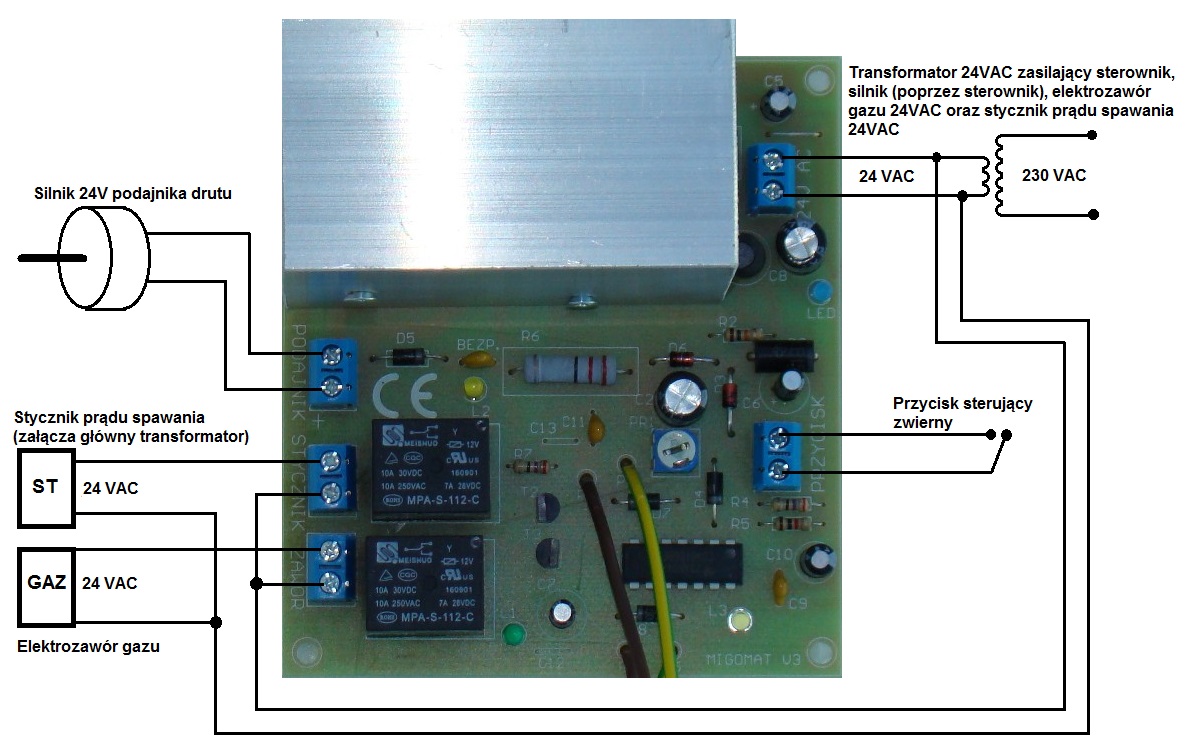

Пример соединения на рисунке ниже.
контроллер имеет 3 регуляторных потенциометра:
- Потенциометр, подключенный в точке P0/P1/P2, регулирует скорость двигателя Fired Fired
- Потенциометр, подключенный в точке P3/P4- это регулировка времени включения контактора сварки сварки после освобождения кнопки сварки
- Потенциометр, подключенный в точке P5/P6, является регуляцией времени выключенного клапана соленоида газа после освобождения кнопки сварки
контроллер имеет светодиодные элементы управления:
- «светодиодный» светодиод означает напряжение питания
- светодиод "L3" означает питатель питания (питательный двигатель)
- «L2» светодиод означает реле «контактор» (контактор основного трансформатора Migomat)
- «L1» светодиод означает реле «клапана» (контактор газового клапана)
Технические характеристики:
- Питание электроники с переменным напряжением 24VAC (диапазон 20-26VAC)
- максимальное потребление мощности контроллером (с отдельным двигателем, соленоидом и января) 0,2a 24V
- максимум. Выйдите из соленоидного клапана и контактора 5A 24VAC
- допустимая температура работы электроники +5 до +50C
- .
