Міні-комп'ютер Odroid N2+ з процесором Amlogic S922X

Odroid N2+ — мини-компьютер с процессором Amlogic S922X и 4 ГБ оперативной памяти

Описание

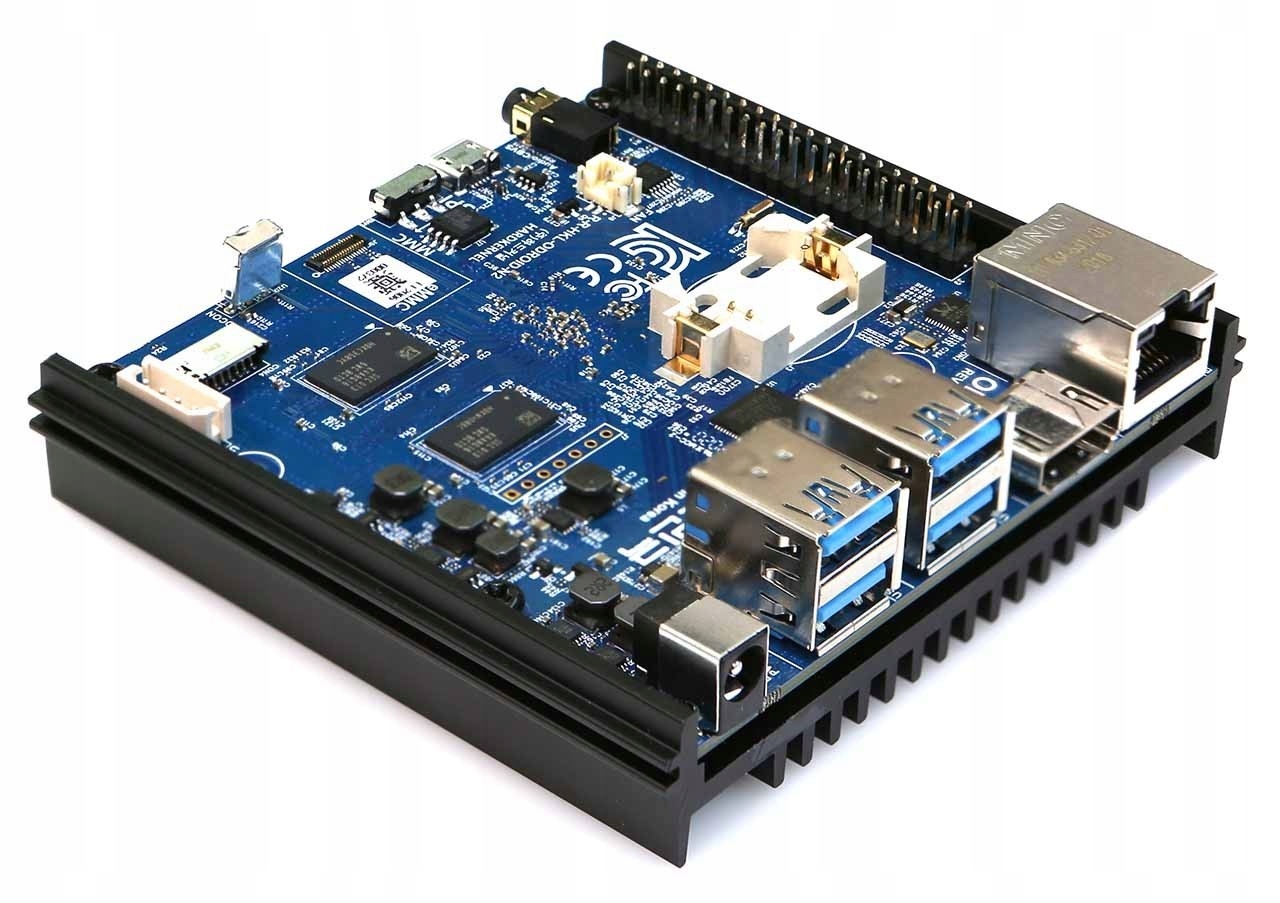

Компьютер Odroid N2+ с процессором Amlogic S922X, объединяющий четырехъядерную систему ARM Cortex-A73 и двухъядерный Cortex-A73 A53 с графическим процессором Mali-G52. Оснащен 4 ГБ оперативной памяти. Дополнительные интерфейсы включают: гигабитный Ethernet, USB 3.0, слот для памяти eMMC, HDMI 4K, слот для карты microSD и 40-контактный разъем GPIO. Под платой находится большой радиатор в металлическом корпусе, предназначенный для оптимизации рассеивания тепла. Odroid N2+ может стать идеальной базой, например, для создания домашнего мультимедийного центра. Компьютер может работать под управлением многих операционных систем, в том числе: Ubuntu и Android.

Расположение разъемов и компонентов на плате

А. Процессор Amlogic S922X J. Флэш-память SPI

B. Оперативная память 4 ГБ DDR4 K. Переключатель режима загрузки SPI

C. Разъем Ethernet RJ45 L. Разъем памяти eMMC

D. Разъем HDMI 2.0 M. Слот для карты MicroSD

E. 4 разъема USB 3.0 N. ИК-приемник

F. Системные индикаторы O. Разъем для батареи RTC CR2032

G. Разъем питания постоянного тока P. Разъем вентилятора

H. AV-выход Q. 40-контактный разъем GPIO

I. Разъем Micro USB 2.0 OTG R. Разъем UART (отладочный)

Odroid N2+ — новая версия миникомпьютера Odroid N2. В версии N2+:

• рабочая частота 4-ядерного процессора с ядром Cortex-A73 увеличена с 1,8 ГГц до 2,4 ГГц
• рабочая частота частота 2-ядерного процессора увеличена с ядром Cortex-A53 с 1,9 ГГц до 2 ГГц
• разъем для батареи RTC вынесен на плату миникомпьютера (в версии N2 был только разъем)
• Высота радиатора охлаждения уменьшена с 25 мм до 18,75 мм

Также доступны специальные корпуса (черного и прозрачного цвета). Кейс можно добавить в ODROID N2, выбрав соответствующий пункт в разделе Выберите элементы вашего набора под описанием товара. Для каждого компьютера можно приобрести один корпус.

Характеристики

• Процессор
• Amlogic S922X (12 нм)
• Четырехъядерный процессор Cortex-A73 (2,4 ГГц) и двухъядерный процессор Cortex-A53 (2 ГГц)
• Архитектура ARMv8-A с расширениями Neon и Crypto
• Память
• DDR4 4 ГБ с 32-битной шиной
• Скорость передачи данных: 2640 МТ/с (класс PC4-21333)
• eMMC разъем (доступны 8 ГБ, 16 ГБ, 32 ГБ, 64 ГБ и 128 ГБ)
• Слот MicroSD (режимы DS/HS для UHS-I SDR104)
• Сетевые порты
• LAN 1 GbE (RJ45, 10/100/1000 Мбит/с)
• Realtek RTL8211F (приемопередатчик Ethernet)
• Светодиодные индикаторы (зеленый: 100 Мбит/с) с, желтый: 1000 Мбит/с)
• Дополнительные USB-адаптеры WiFi
• Видео
• Графический процессор Mali-G52 (846 МГц)
• HDMI 2.1 (до 4K при 60 Гц с HDR, CEC, EDID)
• Видео (разъем 3,5 мм)
• Аудиовыход
• Стерео аудио (разъем 3,5 мм)
• Цифровой выход HDMI
• Дополнительный оптический выход SPDIF
• Внешние порты ввода-вывода
• 4 хоста USB 3.0 (совместно используют один основной концентратор)
• Порт USB 2.0 OTG для режима хоста или устройства. (Нет питания)
• Разъем отладки UART
• Разъем расширения (40-контактный, 2,54 мм)
• 2 x 5 В постоянного тока, 2 x 3, 3 В DC, 1 x 1,8 В постоянного тока, 8 x GND
• SPI
• UART
• 2 x I2C
• 25 x GPIO (макс.)
• 2 входа АЦП (10 бит, макс. 1,8 В)
• Другие функции
• ИС RTC (часы реального времени) со слотом для батареи CR2032.
• 8 МБ SPI Fl
