Плата ESP32 ESP32-C3-DevKitM-1 RISC-V WiFi + BLE 5.0

ESP32 ESP32-C3-DEVKITM-1 RISC-V WiFi + BL 5.0

Плитка ESP32 ESP32-C3-Devkitm-1 — небольшой, но эффективный модуль для создания IoT (Интернета вещей).

Он был основан на системе ESP32 , известной высокой производительностью и низким энергопотреблением. Плитка, среди прочего, имеет процессор с тактовой частотой 160 МГц , память RAM объемом 400 КБ , а также встроенные модули WiFi и Bluetooth

. Плитка оснащена рядом дополнительных функций, таких как светодиоды , разъемы USB-C , светодиод WS28B12 , преобразователь USB-Uart. .

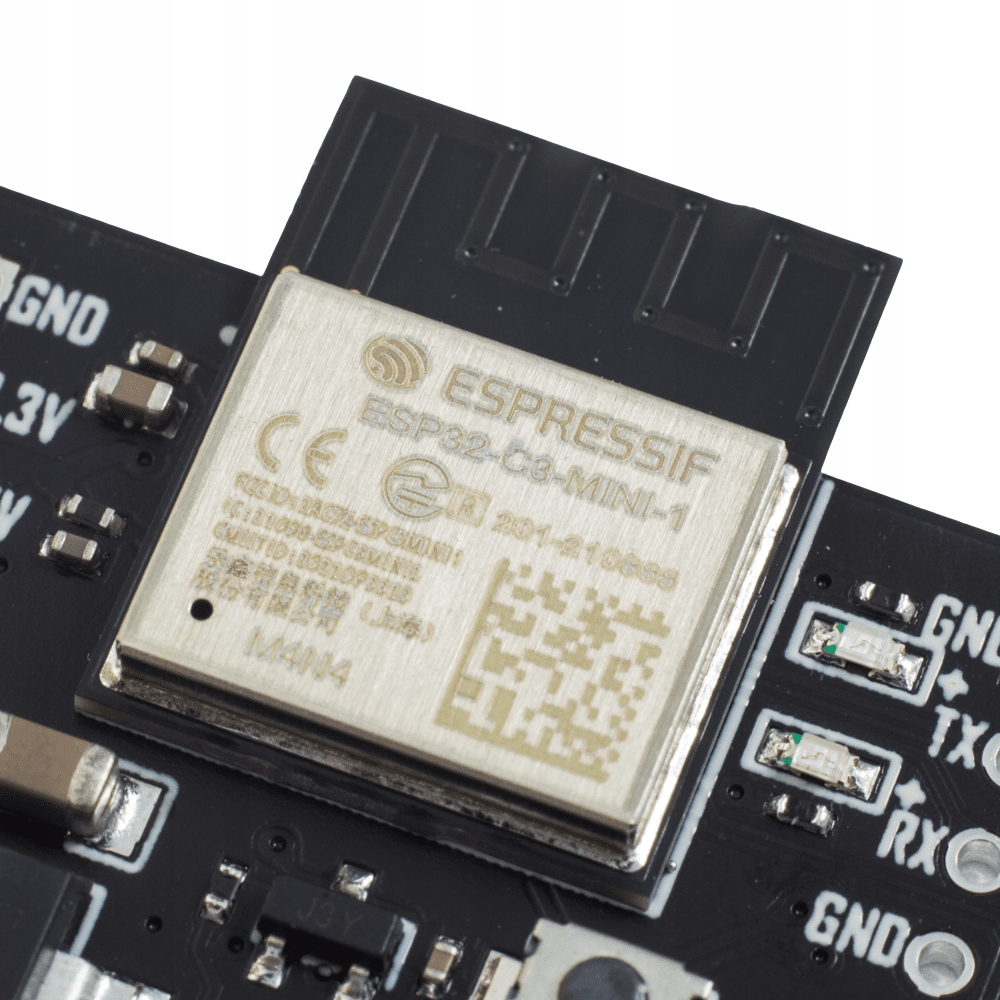

Модуль ESP32-C3-MINI-1

Модуль ESP32-C3-MINI-1 на плате имеет систему ESP32-C3 с ядром RISC-V с максимальной тактовой частотой 1600 МГц.

Модуль поддерживает связь Wi-Fi в стандарте 802.11 b/g/n 2,4 ГГц и Bluetooth LE (Bluetoth Low Energy) v5.0, что делает его подходящим для приложения Интернета вещей.

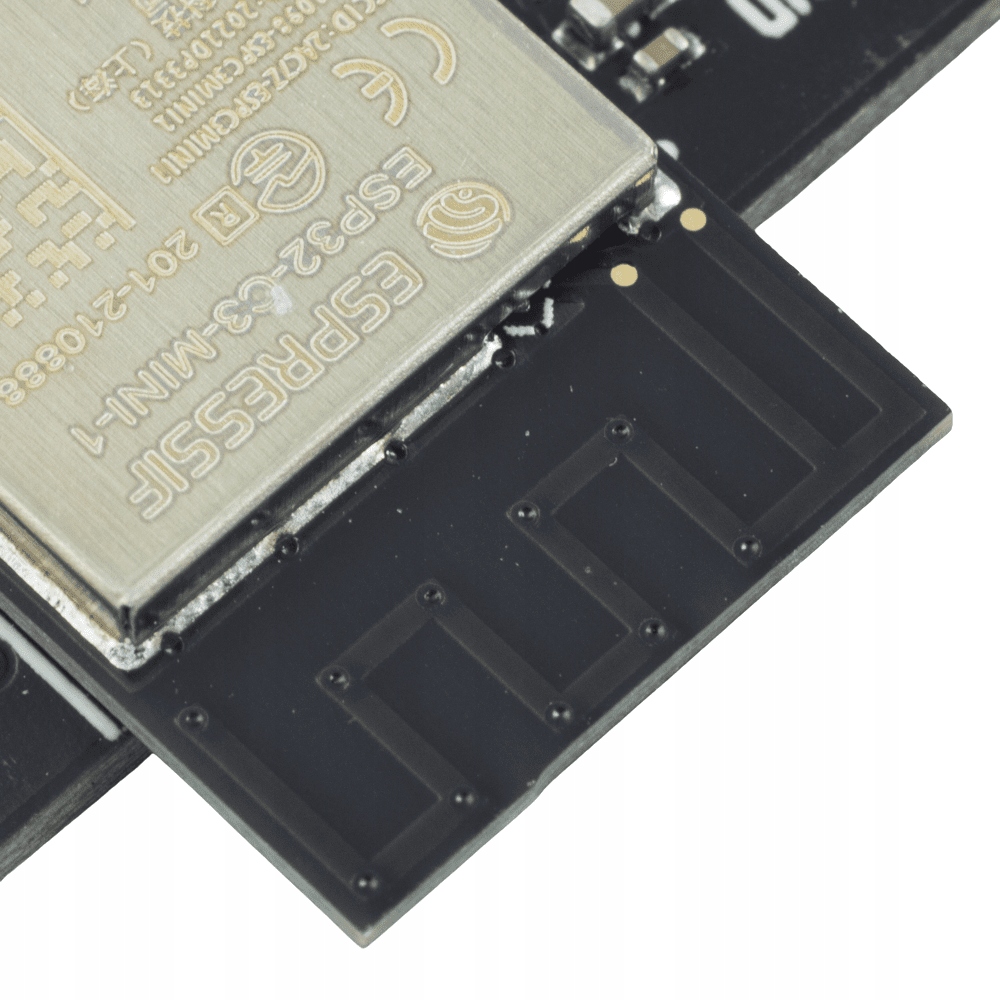

Модуль имеет встроенную антенну на печатной плате.

ESP32-C3-MINI-1 имеет 4 МБ флэш-памяти SPI, 400 КБ встроенной оперативной памяти и 384 КБ встроенной ПЗУ.

Его популярность постоянно растет, что связано, в том числе, с его небольшими размерами. С его помощью вы легко сможете войти в мир Интернета вещей. Будь то умный дом или устройства, подключающиеся к облаку. Придумайте что-нибудь потрясающее и постройте это!

Оснащение и программирование платы ESP32 ESP32-C3-DevKitM-1

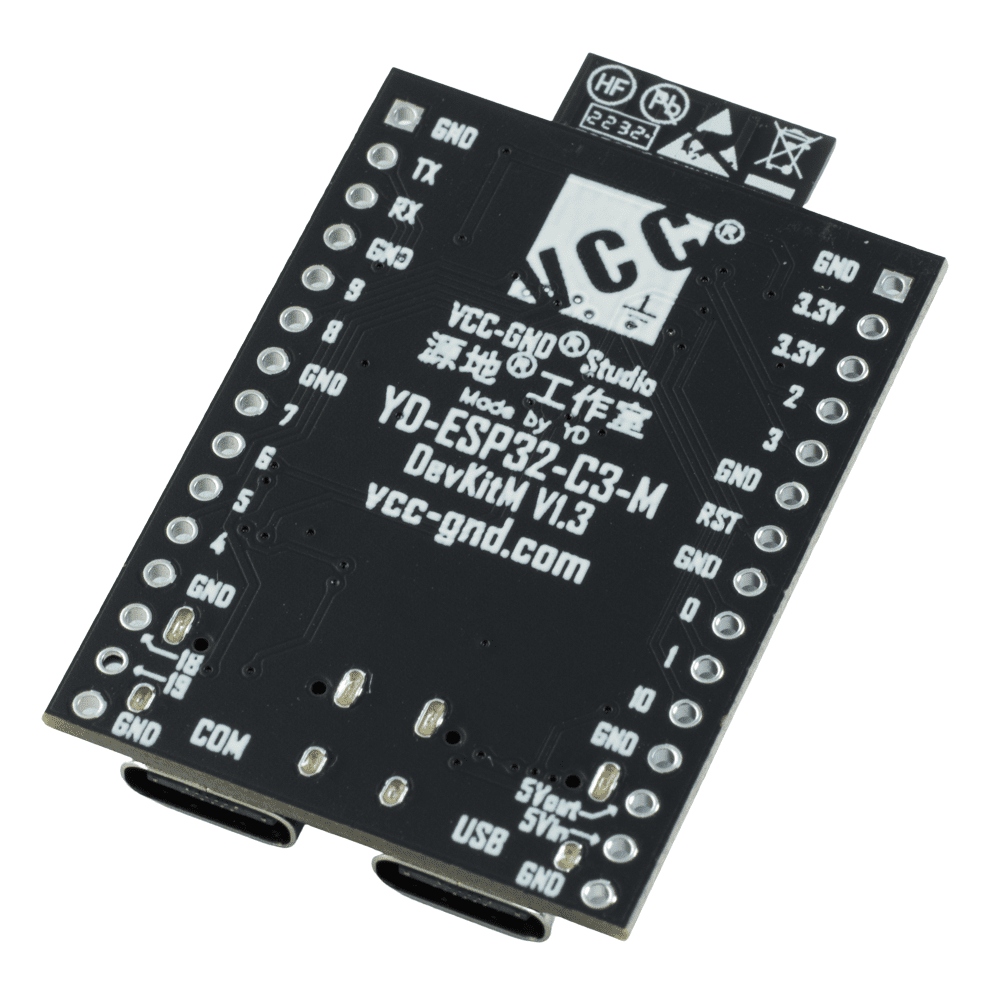

Количество контактов GPIO большое для такого размера. На краю платы имеется ровно 13 контактов ввода-вывода. К ESP32-C3-DevKitM-1 можно подключить большое количество внешних модулей. Общее количество контактов на плате — 30.

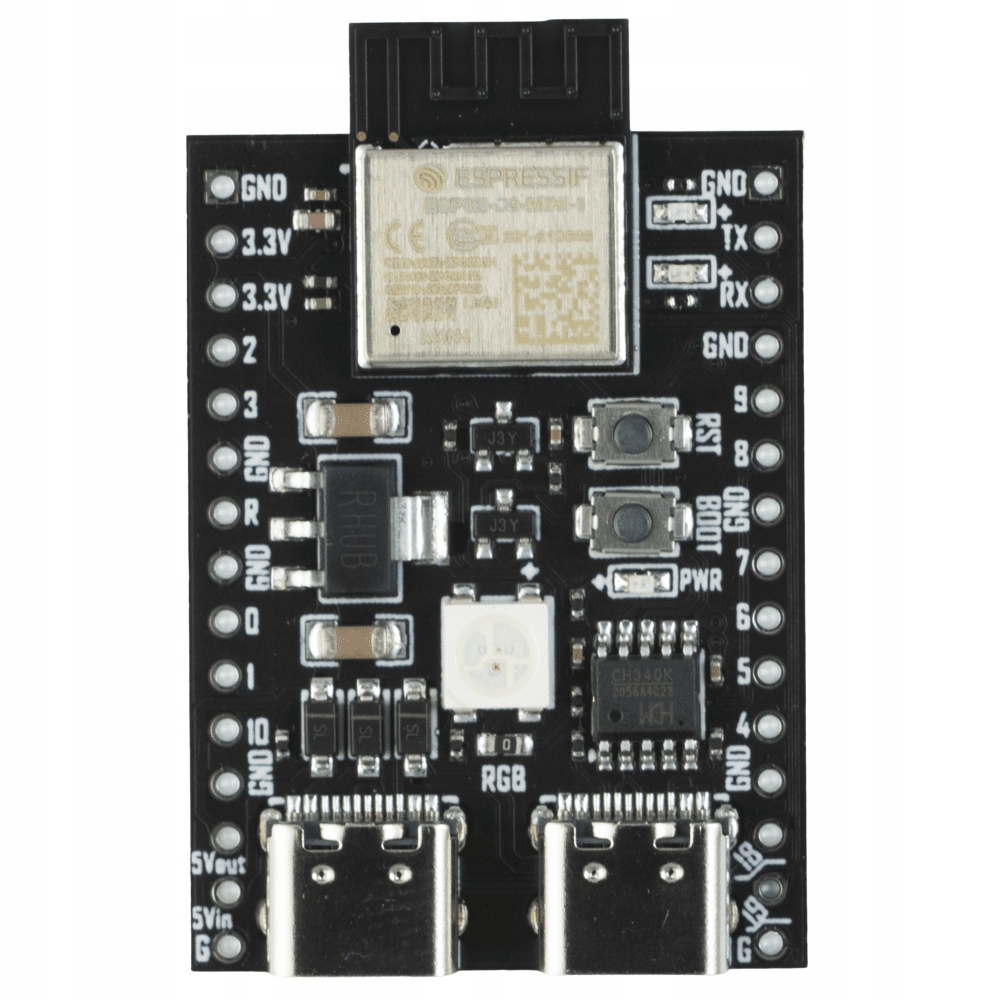

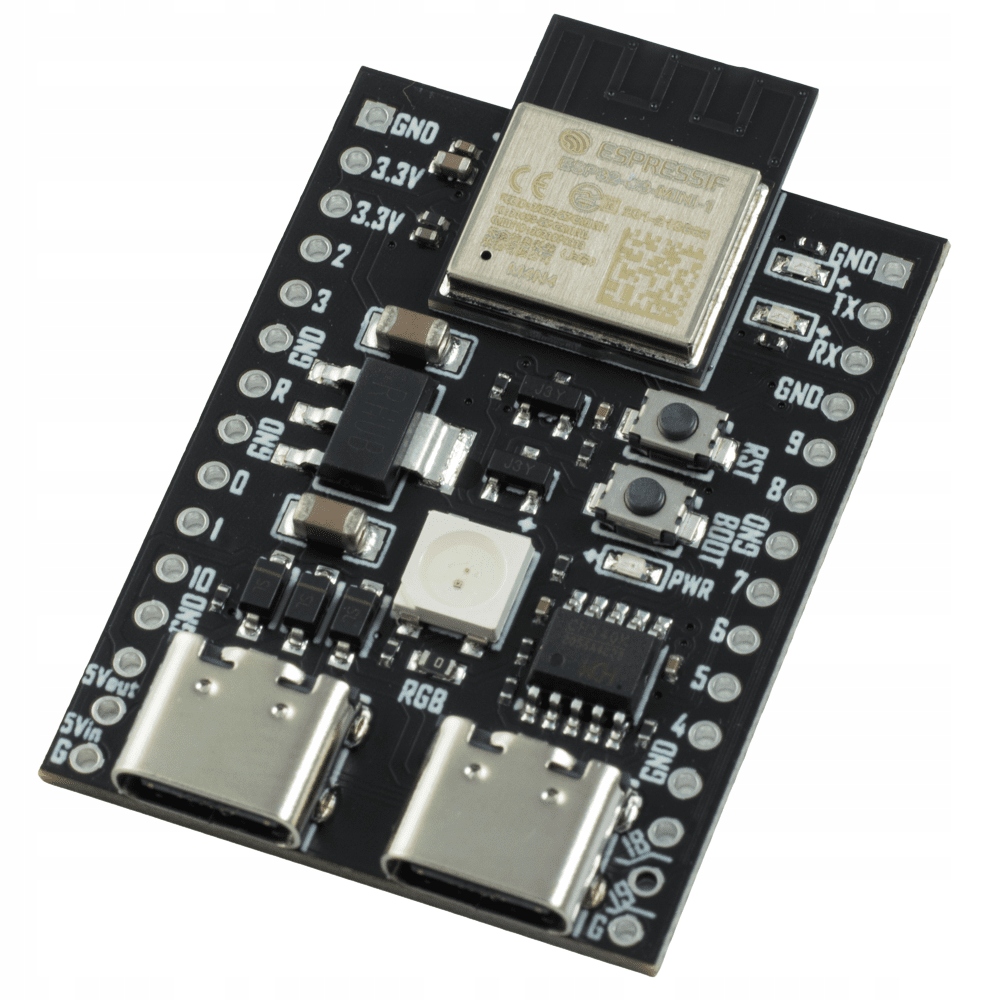

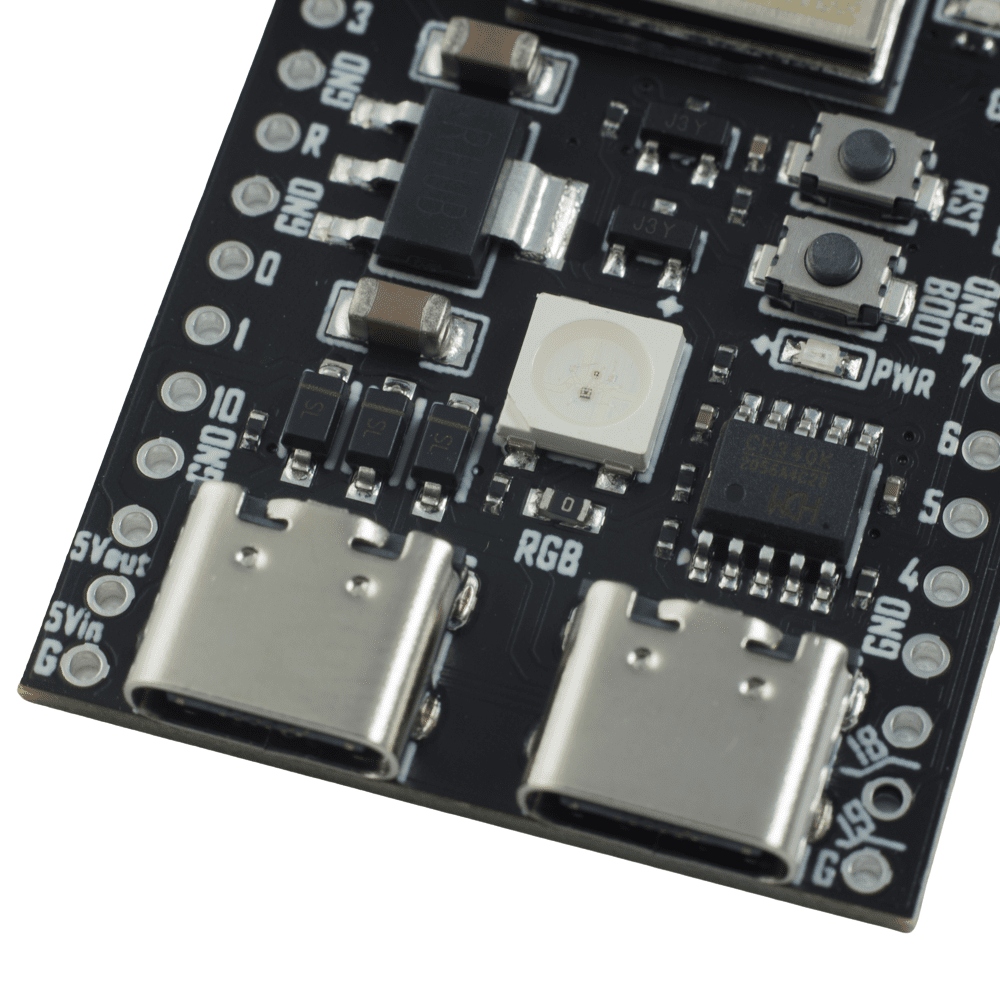

На доске есть место для дополнительных элементов, таких как:

1️⃣ Модуль ESP32-C3-MINI-1

2️⃣ Диод связи UART TX

3️⃣ Диод связи UART RX

4️⃣ Кнопка RST

5️⃣ Кнопка ЗАГРУЗКИ

6️⃣ Индикатор питания

7️⃣ Конвертер USB-UART CH340

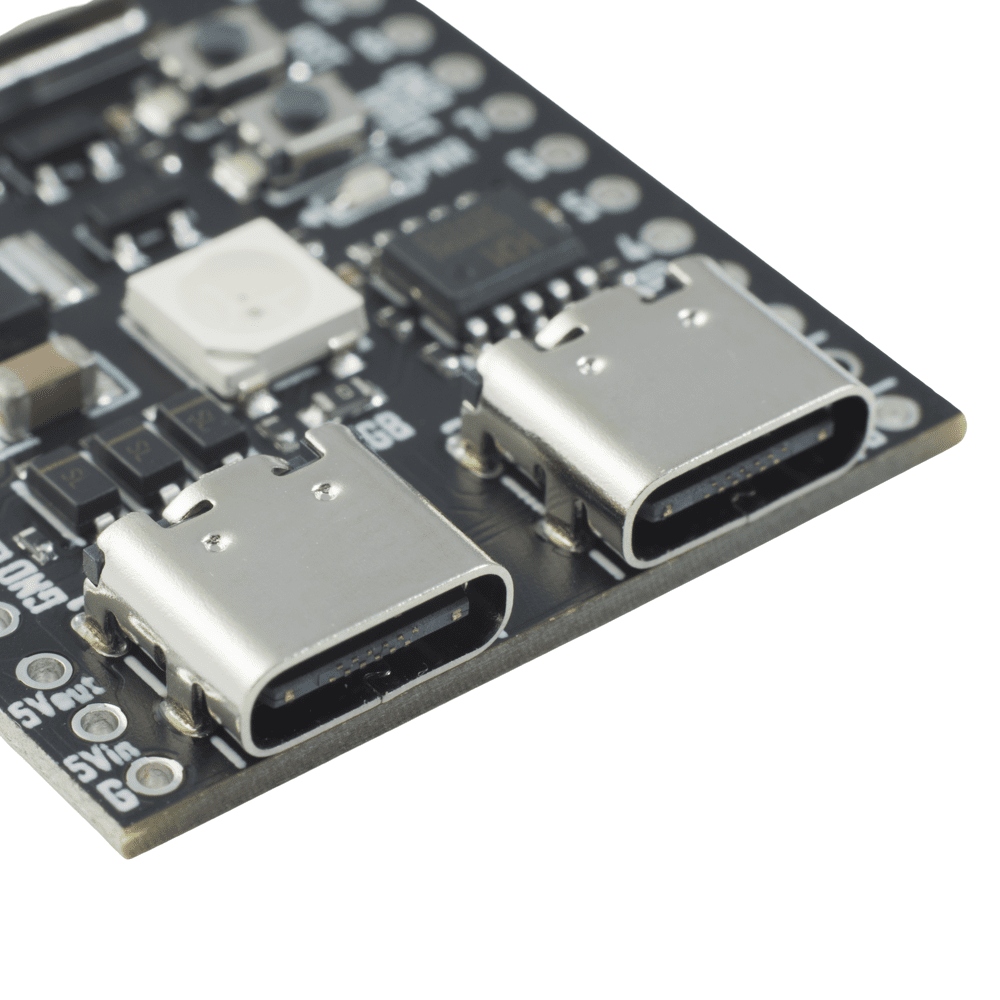

8️⃣ Разъем USB-C преобразователя USB-UART для связи с ПК

9️⃣ Разъем USB-C чипа USB OTG ESP32-C3

1️⃣0️⃣ RGB-светодиод WS28B12

1️⃣1️⃣ LDO стабилизатор 3,3В

Вы можете легко запрограммировать плату из Arduino IDE.

Встроенный программатор

Плата имеет встроенный программатор на микросхеме CH340.

Это значительно упрощает программирование всего модуля. Подключиться к компьютеру можно с помощью кабеля через разъем USB-C.

Помимо программатора у нас есть две кнопки. Они помогают принудительно установить состояние программирования в системе ESP32. Это RESET и GPIO0. Как вставить компакт-диск в загрузчик? На компакт-диске, подключенном к компьютеру:

• Удерживать EN / RST
• Удерживать BOOT / IO0
• Отпустить EN / RST, удерживая BOOT / IO0
• Отпустите BOOT / IO0

После этой последовательности чип ESP32 будетготов к программированию.

Спецификация платы ESP32 ESP32-C3-DevKitM-1

• Модуль ESP32-C3-MINI-1-N4
• Чип ESP32-C3
• Тактовая частота: до 160 МГц
• 4 МБ FLASH SPI
• 400 КБ ОЗУ
• 348 КБ ПЗУ
• Модуль Wi-Fi в стандарте 802.11 b/g/n 2,4 ГГц
• Режимы Wi-Fi: AP (точка доступа), STA (автономная), AP+STA.
• Поддержка технологий и безопасности: TKIP, WEP, CRC, CCMP, WPA/WPA2, WPS.
• Bluetooth Low. Energy 5.0
• Интерфейсы UART/SPI/I2C/PWM/ADC/I2S/IR/GPIO/TWAI (совместим с CAN 2.0)
• Удаленное обновление прошивки (FOTA)
• Стабилизатор напряжения
• Встроенный программатор CH340
• Кнопка RESET
• Кнопка BOOT
• Диод WS28B12 RGB
• Индикатор питания
• Индикаторы UART TX и RX
• Разъем USB-C для связи USB-UART
• Разъем USB-C OTG на ESP32-C3
• Разъем USB-C OTG на ESP32-C3
• Разъем USB-C для связи USB-UART
• Разъем USB-C OTG li>
• Напряжение питания: 5 В
• Шаг позолоченных контактов: 2,54 мм
• Размеры модуля: 39,2 x 29,3 x 4,5 мм
• Позолоченные разъемы для пайки в комплекте

❇️ ГАЛЕРЕЯ:
