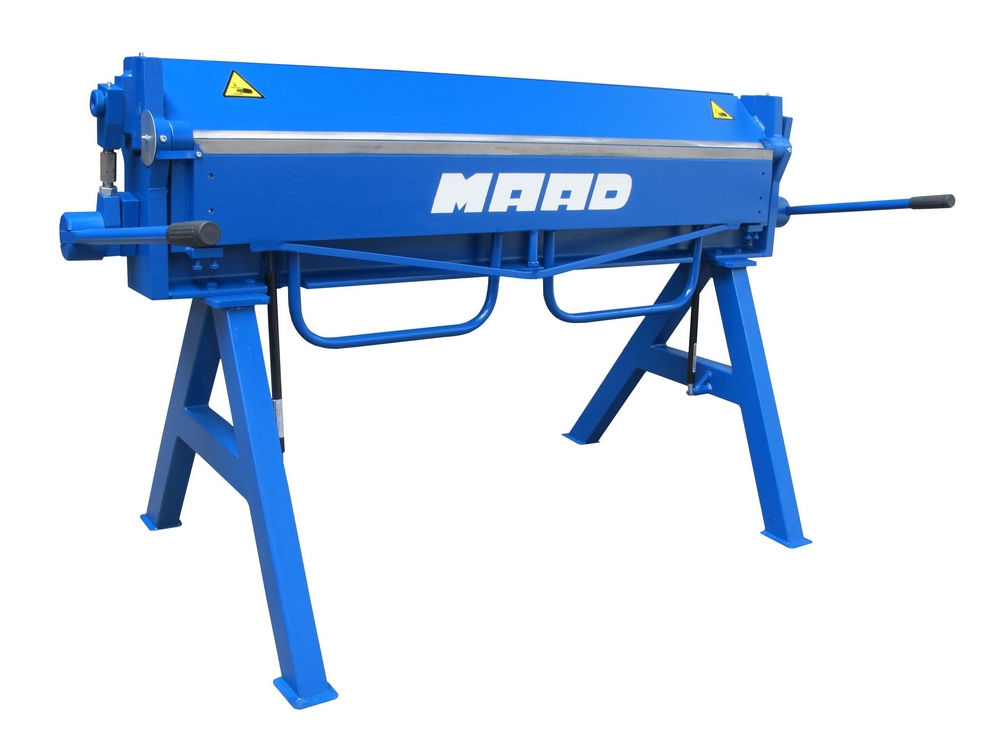

ГИБОЧНАЯ МАШИНА ДЛЯ ЛИСТОВОГО МЕТАЛЛА ZG-1600/2,5 MAAD

Модель гибочного станка, отличающаяся механизмами и рабочими органами исключительной жесткости, что позволяет гнуть листовой металл толщиной до 2,5 мм. Система регулировки положения рабочих балок обеспечивает правильную форму гибки для различной толщины обрабатываемых листов. Станок оснащен двумя газовыми баллонами, поддерживающими подъем прижимной балки, и двумя газовыми баллонами, поддерживающими подъем гибочной балки.

Конструкция станка позволяет устанавливать на прижимную балку круговые ножницы для резки обрабатываемый листовой металл по прямой. Ножницы есть в наличии и на других наших аукционах.

Технические параметры/оснащение:

• - рабочая ширина - 1600 мм
• - макс. толщина гнутого листа - 2,5 мм (для Rm<320МПа)
• - ширина изгибаемой балки - 30 мм
• - максимальный угол изгиба - 135 градусов
• - зазор между балками – 85-100 мм
• - вес машины – 340 кг
• - отвинчивающиеся ножки – значительно облегчают транспортировку и погрузку
• - рама устанавливается на задняя часть станка для поддержки листового металла
• - калибры для резки листового металла
• - транспортир входит в стандартную комплектацию
• - два газовых баллона, поддерживающих подъем изгибающей балки
• - два газовых баллона, поддерживающих подъем прижимной балки

Размеры машины:

• высота – 1150 мм
• ширина – 2080 мм
• глубина – 1000 мм

Основными рабочими органами гибочного станка являются балки: неподвижные, напорные и гибочные.

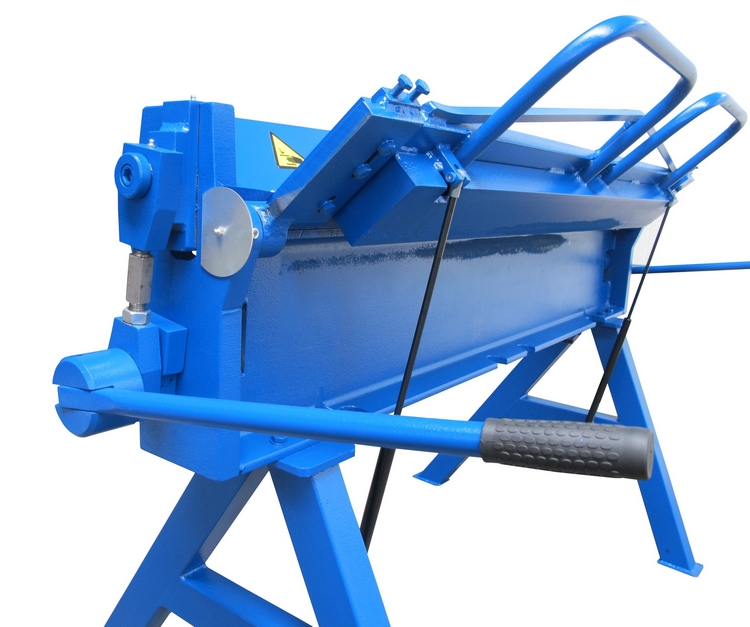

Прижимная балка представляет собой подвижную балку, используемую для фиксации листового металла в желаемом положении. Он поднимается и опускается с помощью рычага. Два газовых баллона поддерживают подъем прижимной балки. Прижимная балка сконструирована таким образом, что ее верхняя часть служит направляющей для круговых ножниц.

Операция гибки выполняется путем поворота гибочной балки на определенную угловую величину с помощью рукоятки. Два газовых баллона поддерживают подъем гибочной балки. Транспортир, установленный на левой стороне гибочного станка, если смотреть спереди, указывает текущий угол сгиба листового металла.

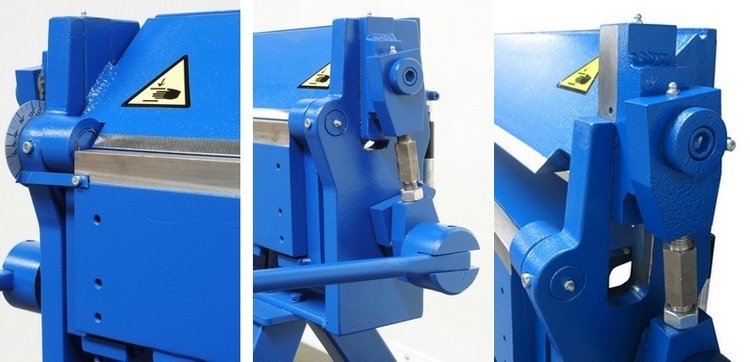

Гибочная балка имеет регулируемое положение относительно неподвижной балки. Этот параметр влияет на радиус изгиба листового металла, а его размер также зависит от толщины сгибаемого листового металла.

Рабочие балки оснащены натяжителями, служащими для установки прямолинейности рабочих кромок.

Элементы гибочного станка изготовлены на прецизионных станках с ЧПУ.

Гибочный станок покрыт двойным слоем высококачественной краски – процесс покраски осуществляется в профессиональный, отапливаемый и вентилируемый покрасочный цех.
