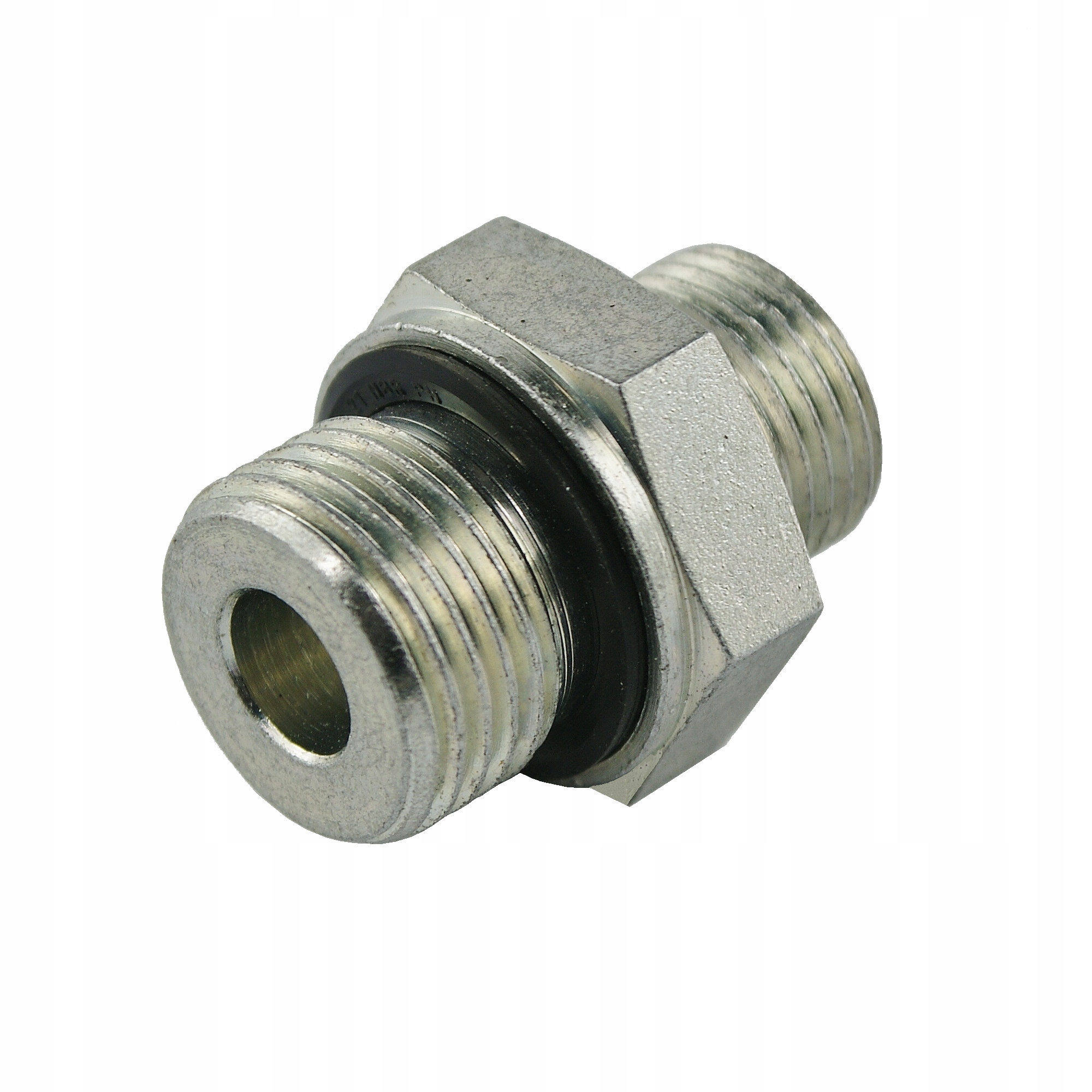

Простая гидравлическая соединение Bb 16 - 18

Производство:

Оригинальный продукт бренда гидролидера, символ: 1,60.22.009

Применение:

имеет широкое применение в гидраул -системах в области агольчика, или широко -летнего, в строительстве, и все широко, в строительстве, и все широкое строительство, в строительстве.

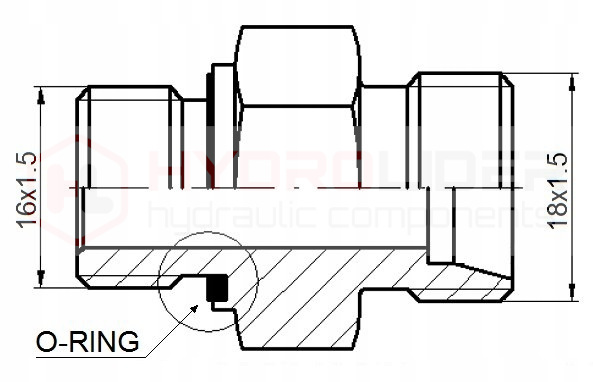

Соединение с резиновым уплотнением, прикрученное в корпус, например, Насосы, цилиндр, коллектор и т. Д. Он объединяет основные компоненты гидравлической системы с гидравлическими линиями. Дополнительные печати.

Другая сторона намеревалась прикрутить кабель, локоть или другую фитингу. Уплотнение возникает при затяжке на зажимном герметике. На этом этапе никаких дополнительных уплотнений не требуется.

Соединение предназначено только для привинчивания в корпус, не подходящее для подключения двух проводов. Для этого используются разъемы, которые можно приобрести на других наших аукционах.

Helpful data:

thread diameter M16x1.5 measured with a slide:

• Exterior diameter [mm]: 15.6 - 15.9
• "internal diameter [mm]: 14.2 - 14.6

Диаметр потока M18x1.5, измеренный с помощью слайда:

• Внешний диаметр [мм]: 17,6 - 17,9
• Внутренний диаметр [мм]: 16,2 - 16,6

Технические характеристики:

• Угол терминального конуса: 24 ° (типичный для польской нормы)
• Номинальный диаметр полета: 10 мм
• Поток из корпуса: внешняя метрика 16x1.5
• Поток из кабеля: внешняя метрическая сторона: 18x1.5
• нить из кабеля: внешняя метрическая метрика: 18x1.5
• . przyłącza: lekka
• Ciśnienie nominalne: 180bar
• Ciśnienie maksymalne: 230bar
• Typ cieczy: olej hydrauliczny

Materiał:

• Stal spawalna, Galwanizowana, Odporna na corrosion
