ЛЕНТОЧНО-РЕЗНЫЙ СТАНОК CORMAK 350HD

НОВОЕ ЛУЧШЕЕ КАЧЕСТВО

------------------------- - ------------------------------------------------- - ------------

Современные решения для промышленных предприятий

------------------------ ------------------ --------------------------------- ---------------

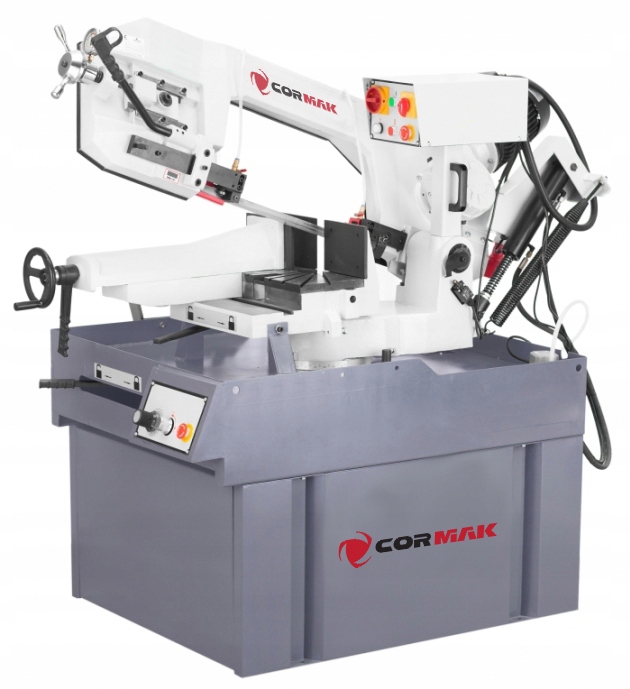

Ленточная пила CORMAK MCB 350 HD благодаря оснащению гидравлическим цилиндром, охлаждением и поворотным рычагом от L 45° до P 60° в сочетании с пильными полотнами известной немецкой компании Rontgen, широко используется там, где важны точность, качество и скорость резки.

Оператор запускает станок нажатием кнопки пуска и устанавливает скорость резания. После завершения резки машина автоматически останавливается, и оператор вручную поднимает рычаг в исходное положение. Материал подается вручную. Данная модель может использоваться как в штучном, так и в серийном производстве, а благодаря прочной конструкции позволяет резать широкий спектр материалов, включая нержавеющую сталь, инструментальную сталь, твердые материалы и профили. Устройство позволяет осуществлять угловую резку материала путем вращения руки влево и вправо

Технические параметры

Параметры резки

0°

труба: ø270

профиль: 350×240

квадрат: 260 x 260

45°R

труба: ø230

профиль: 230 x 150

квадрат: 210 x 210

45ºL

труба : ø200

профиль: 200 × 170

квадрат: 170 x 170

Горизонтальная ленточная пила по металлу с поворотным рычагом позволяет осуществлять резку в плоскости, перпендикулярной оси разрезаемого материала, и под любым углом от 0 до 60°. Разрезаемый материал можно подавать вручную или с помощью любого механического устройства, а подача инструмента происходит автоматически. Направляющие ленты оснащены специальными твердосплавными пластинами и подшипниками. Это оказывает огромное влияние на направляющую ленты, ее срок службы, прямолинейность, точность и качество резки. Твердосплавные направляющие значительно снижают износ станка и пильного полотна.

Оператор запускает станок нажатием кнопки пуска и устанавливает скорость резания. После завершения резки машина автоматически останавливается, и оператор вручную поднимает рычаг в исходное положение. Материал подается вручную. Данная модель может использоваться как в штучном, так и в серийном производстве, а благодаря прочной конструкции позволяет резать широкий спектр материалов, включая нержавеющую сталь, инструментальную сталь, твердые материалы и профили. Устройство позволяет осуществлять угловую резку материала путем вращения руки влево и вправо

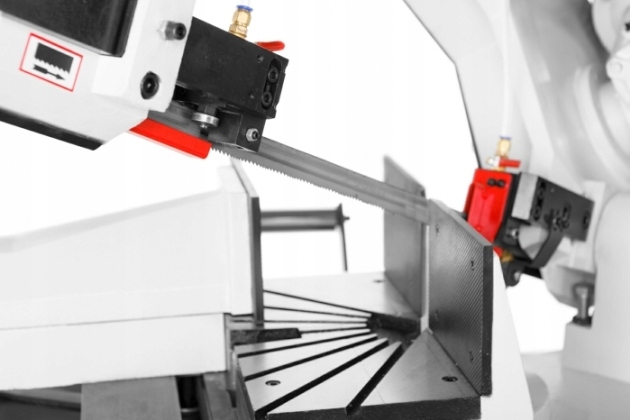

Рука фрезы изготовлена ​​из цельного чугуна вместе с режущей лентой шириной 27 мм, используемой в этой фрезе. позволяет полноценно выполнять многосерийную резку как профилей, так и цельных материалов. Тиски расположены в регулируемой станине и оснащены быстродействующим зажимом. Направляющие пильного полотна оснащены твердосплавными пластинами и системой подшипников качения. Именно ЦЕНТРИРОВАННЫЕ ТВЕРДОСПЛАВНЫЕ НАПРАВЛЯЮЩИЕ отвечают за точность и прямолинейность реза

Роликовые питатели являются дополнительной опцией оборудования станка.

Форма верхней части основания представляет собой ванну для слива СОЖ и улавливания стружки, образующейся при резке материала. . К основанию крепится чугунный рабочий стол с поворотным кронштейном и пультом управления на отдельном кронштейне. В процессе резания основным режущим движением является движение режущей ленты и нисходящая подача рычага. Скорость спуска рычага (скорость резания) регулируется гидроцилиндром.

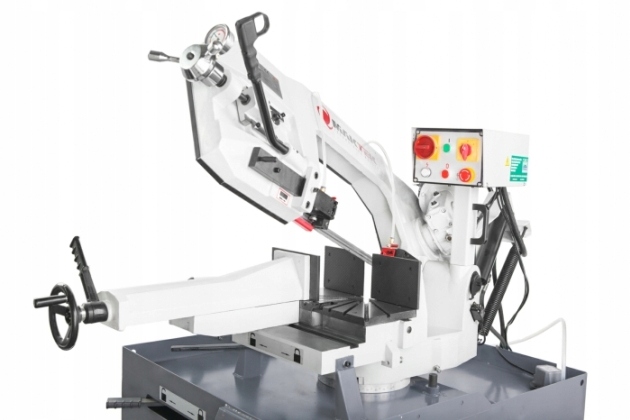

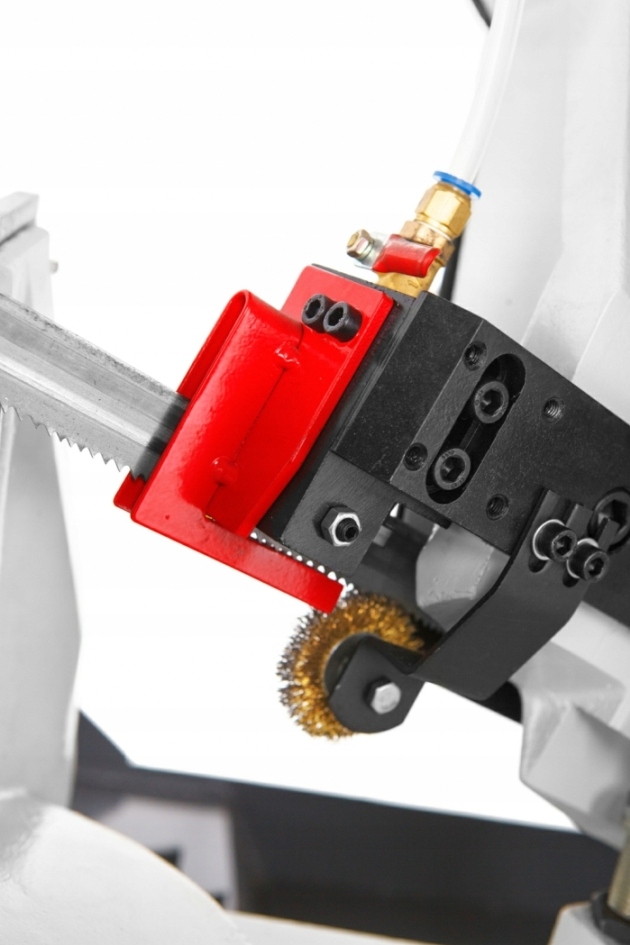

Рычаг оснащен автоматическим датчиком натяжения полотна и наклоняется на 25 градусов, что увеличивает срок службы пильного полотна. К нижней части рычага прикреплена чистящая щетка, обеспечивающая идеальную чистоту и функционирование пильного полотна. Привод машины передается через червячную передачу, заполненную трансмиссионным маслом. Станок оснащен трехфазным двигателем с двойной обмоткой и двумя скоростями резки. Тепловая защита двигателя. Данная фреза имеет очень большой рабочий диапазон при резке под углом от 45° влево до 60° вправо.

Станок имеет две скорости режущей ленты: 32 и 72 м/мин. Ручка скорости опускания стрелы эргономично расположена рядом с гидроцилиндром. Режущий станок с автоматической, плавно регулируемой, гравитационной подачей рычага вниз. Конструкция: рычаг, тиски и поворотный стол изготовлены из чугуна. Закрытая эмульсионная система охлаждения с распределением жидкости по направляющим пильного полотна. Машина оснащена бампером с линейкой в ​​см для установки длины разрезаемого материала.

Основа машины представляет собой жесткий кубоид из стальных листов, внутри которого находится резервуар охлаждающей жидкости с насосом охлаждающей жидкости. Также имеется запираемый шкаф для инструментов и т.п. Фреза имеет ЧАСОВОЙ ТЕНСИМЕТР - датчик натяжения ремня и автоматическое отключение в случае обрыва режущего ремня. Ролик, подающий разрезаемый материал, прикреплен к задней части машины. Безопасность в процессе резки обеспечивается электроустановкой, соответствующей всем требованиям CE. Станок имеет концевой выключатель, останавливающий станок после окончания процесса резки, и аварийный выключатель, так называемый «гриб безопасности», серия микропереключателей, которые выключают машину, когда, например, мы открываем крышку ременной передачи или крышку режущей ленты.
