Кабель S/FTP кат.7 еврокласса B2ca LSOH 4x2x23AWG 1000 МГц (10 Гбит/с) 500 м

Кабели изготовлены из 100% меди и гарантируют высочайшую эффективность передачи сигнала.

СТРУКТУРА И ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

• Категория: 7
• Класс: F (1000МГц)
• Сечение AWG: 4x2x23AWG
• Проводники: однопроволочные медные диаметром 0,57 мм (23AWG)
• Изоляция: Полиэтилен
• Классификация пожарной безопасности CPR (Еврокласс): B2ca
• Покрытие: 4 витые пары, каждая пара обернута полиэфирной фольгой, все экранированы оплеткой из медных проводов, покрытие 40%
• Экран: пары экранированы полиэфирной фольгой, покрытой алюминиевым слоем , под экраном заземляющий проводник из луженой медной проволоки диаметром мин. 0,4 мм, центр дополнительно экранирован оплеткой из медных проволок.
• Покрытие: безгалогенный огнестойкий материал (LSOH/FRNC) и агрессивных газов
• PoE: 802.3 при
• Потери связи: 80 дБ
• Цвет: светло-серый li>

  ЭЛЕКТРИЧЕСКИЕ СВОЙСТВА ПРИ 20°C

  • Сопротивление контура постоянного тока: ≤ 95 Ом/км
  • AC сопротивление: ≤ 2%
  • Сопротивление изоляции (500 В): ≥ 5000 МОм*км
  • Емкостное пассивное сопротивление при 800 Гц : ном. 48 нФ/км
  • Переменное емкостное пассивное сопротивление: ≤ 1500 пФ/км
  • Характерное кажущееся сопротивление (1–1000 МГц): (100 ± 15) Ом
  • Номинальная скорость распространения (NVP): 74%
  • Задержка распространения: Номинальная ≤ 535 нс/100м
  • Угол задержки: Номинал ≤ 20 нс/100м
  • Тестер установки постоянного тока, 1 мин. (сердечник): 1000 В

  МЕХАНИЧЕСКИЕ СВОЙСТВА

  • Радиус изгиба: 4 x внешний ø
  • Макс. тяговое усилие: 120 Н
  • Диапазон температур при использовании: от -30°C до +70°C
  • Диапазон температур . при монтаже: от -10°С до +75°С
  • Наружный диаметр: 7,4 мм (+/-0,5 мм)
  • Вес кг/км: 59

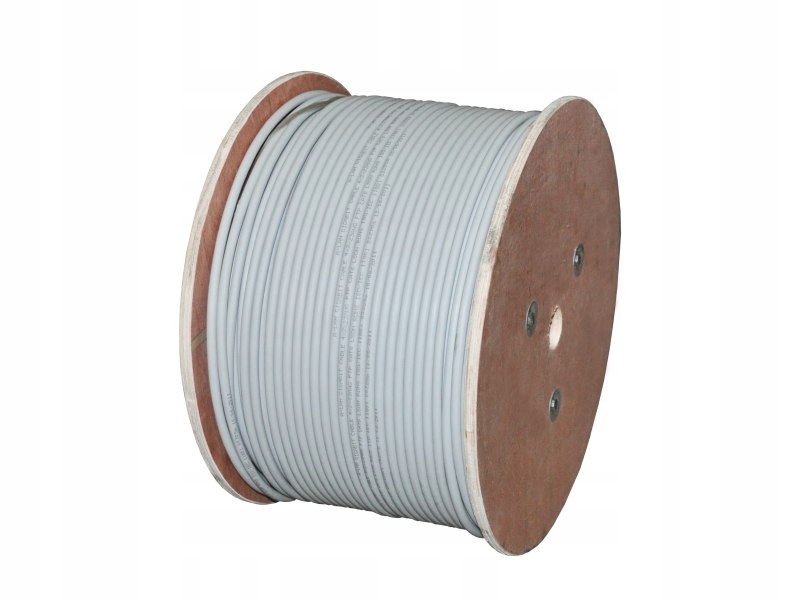

  • Упаковка: катушка (500 м)

Экранирование

Кабель S/FTP с двойным экраном (экранированная/фольгированная витая пара, маркировка в соответствии со стандартом ISO/IEC 11801). Экранирование высшего класса. Экран в виде медной сетчатой ​​оплетки помещен на среду, в которой каждая пара дополнительно экранирована алюминиевой фольгой, с заземляющим проводом между экраном и покрытием. Такая конструкция обеспечивает повышенную устойчивость к электромагнитным помехам (EMI), а индивидуальное экранирование каждой пары устраняет перекрестные помехи между отдельными парами. Компактная, прочная конструкция повышает устойчивость к механическим повреждениям при монтаже (большая устойчивость к тянущему усилию). По сравнению с неэкранированными кабелями кабель может обеспечить более высокое качество и безопасность передачи данных. Кабель, предназначенный для использования в среде, подверженной сильному воздействию электромагнитных помех, может располагаться в непосредственной близости от электрических кабелей, сигнальных кабелей и устройств, которые могут быть источником или переносчиком электромагнитных помех.

Еврокласс

Кабель с горючей изоляцией, соответствующий критериям еврокласса B2ca в соответствии с EN 50575:2014 + A1: 2016 и Регламентом (ЕС) № 305/2011 Европейского Парламента и Совета от 9 марта 2011 г. (Регламент о строительной продукции или CPR).

В случае пожара эти кабели не распространяют пламя, выделение дыма очень низкое, а выделяемые газы не вызывают коррозии.

Кабели проходят испытания в соответствии с EN 50399. и EN 60332-1-2.

Кабели класса B2ca используются в зданиях специального назначения, которые должны отвечать очень высоким требованиям безопасности (например, в общественных зданий и сооружений, таких как гостиницы, школы, больницы и общественные здания) и на путях эвакуации.

Продукция с покрытием B2ca, в соответствии с нормами, сертифицирована независимое исследовательское подразделение (нотифицированный орган), назначенное для оценки соответствия, которое удостоверяет надлежащее качество изготовления и соответствие требованиям воспламеняемости Еврокласса.

Покрытие

LSOH или LSZH (низкодымное, без галогенов) / FRNC (огнестойкое, некоррозионное) - это тип безгалогенного пластика, используемый для производства изоляционных покрытий, обычно используемых в кабелях, используемых внутри помещений. Это материал прочный и стойкий, имеет низкий уровень дымообразования при горении, не содержит галогенов, а значит, более безопасен в случае пожара, чем традиционные ПВХ-покрытия. Аббревиатура в переводе: (LS) - низкое дымовыделение при горении, (OH, ZH) - отсутствие галогенов, (FR) - отсутствие пламени. распространение , (NC) - отсутствие выделения агрессивных газов при горении
