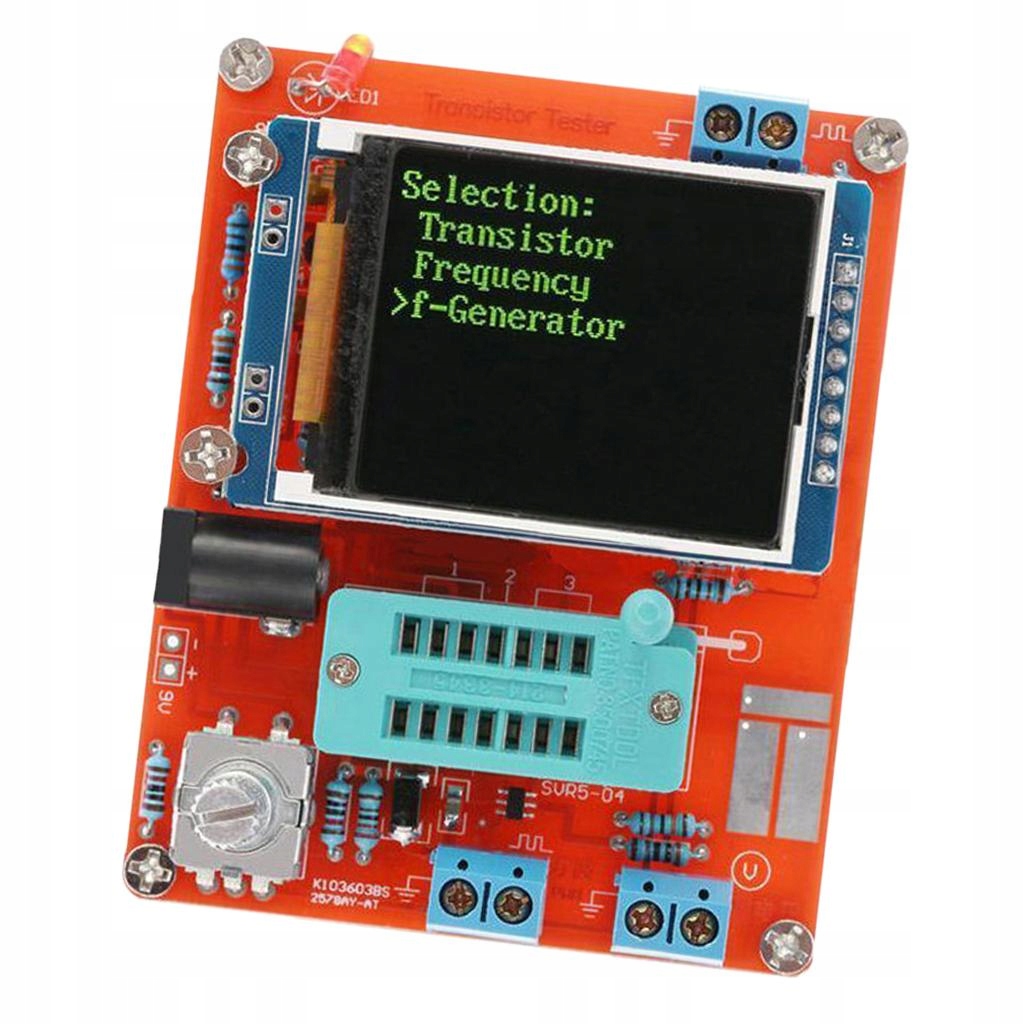

MEGA 328 Графические транзисторы тестер, светодиоды NPN PNP

DIY GM328 Тестер Электронный Статер -Кэп ESR Freq Meter Generator

Описание:

Приложение Scm atmaeg328p Dip-28. С IC Block

Блок отображает цветовой дисплей 160x128 пикселей, наполненный символами 8x20, 16-битная глубина цвета, графические символы отображения элементов

Используйте ламинированную батарею 9 В, вы также можете использовать источник питания (DC 6.8-12 В), весь ток около 30 мА, примерно после 20 на текущем исключении

Спецификация:

Материал: Печатная печатная печать

Размер: 7,8x3.1x6.2см/3.07x1.22x2,44 дюйма

Управление поворотным переключателем, измерение клавиш, автоматическое выключение

Автоматически обнаруживает NPN и транзисторы, FET, светодиоды, двойной, тиристор, автоматическая идентификация выходов

Проверьте коэффициент укрепления общего тока транзистора NPN и транзистора, пороговое напряжение базового эмиттера, за пределами прохода из коллекционера-мультипликативного излучателя

Полюс через основание - пороговое эмиттер напряжения и высокий ток распознавания усиления транзистора

Обнаружение транзистора мощности и построенные защитные светодиоды FET

Тест затвора FET - включено напряжение порога источника, дренаж - Сопротивление переключения источника, Gate - емкость исходного материала

Максимум два измерительных резистора, поэтому вы можете измерить регулируемый трехфут -резистор, если регулируемый резистор перенесен на конец, это может быть только измеренное значение сопротивления

Максимальное разрешение измерения сопротивления 0,01 Ом. Можно измерить до 50 мОм

Измерение диапазона от 25PF-100MF, разрешение 1PF

больше 90NF во время измерения его эквивалентного последовательного сопротивления (ESR), эквивалентное серийное сопротивление с наибольшим разрешением 0,01 Ом

больше 5000 pf также показало темпы снижения после зарядки напряжения со значением, которое может отражать коэффициент качества (значение q)

Измерение максимум двух диодов показывает его положительное и отрицательное напряжение в прикреплении

Светодиоды также отображают графический символ, напряжение проводимости намного выше, чем обычно

Напряжение прокола ниже 4,5 В может обнаружить его, появляется как двойной символ. Его положительное и отрицательное напряжение преобладает, чтобы повернуть символ, второй символ, соответствующий напряжению, включен в корректировку. Так что не будь обычным и измерялись одновременно

Проверьте один, в то время как его тестовый разъем между емкостью разъема PN между емкостью разъема PN должен быть проверен, а затем только в то же время к основанию и эмиттере, базе и коллекционеру или

Менее 25pf Для тестирования тест должен подготовить 30pf, 30pf для тестирования, тестирования, а затем снова измерение после параллельного соединения, вычитая измеренное значение 3 -го пл. С помощью полученных результатов

Для следующего резистора 2100 Ом с измерением измерения измерения индуктивности от 0,01 мм -

Около двух секунд во время теста большие конденсаторы и индукционные катушки будут длиться дольше

Дополнительные функции включают измерение частоты, измерение напряжения, генератор прямоугольных волн, PWM

Генератор, выбор цвета, калибровка запуска, непрерывное тестирование и другие функции

Частотный диапазон от 1 Гц до 1 МГц или выше, измеренный на частотах ниже 25 кГц, может отображать период с разрешением до 0,001 МГц

измерение напряжения постоянного тока до 50 В

До выхода прямоугольного сигнала, много -граф -частоты на выбор, максимальная выходная частота 2 МГц

Хранить частоту выходного сигнала, сигнал рабочего цикла переменного цикла (ШИН), рабочий цикл может быть скорректирован в диапазоне от 1% до 99%

Отдельный тест емкостной функции, режим тестирования для непрерывного измерения конденсаторов 2 UF-50 мл может быть измерен непосредственно в их схеме (схема, где требуется измеренная мощность, после полного разряда измеренной емкости)

тиристоры и тиристор могут только узнавать его

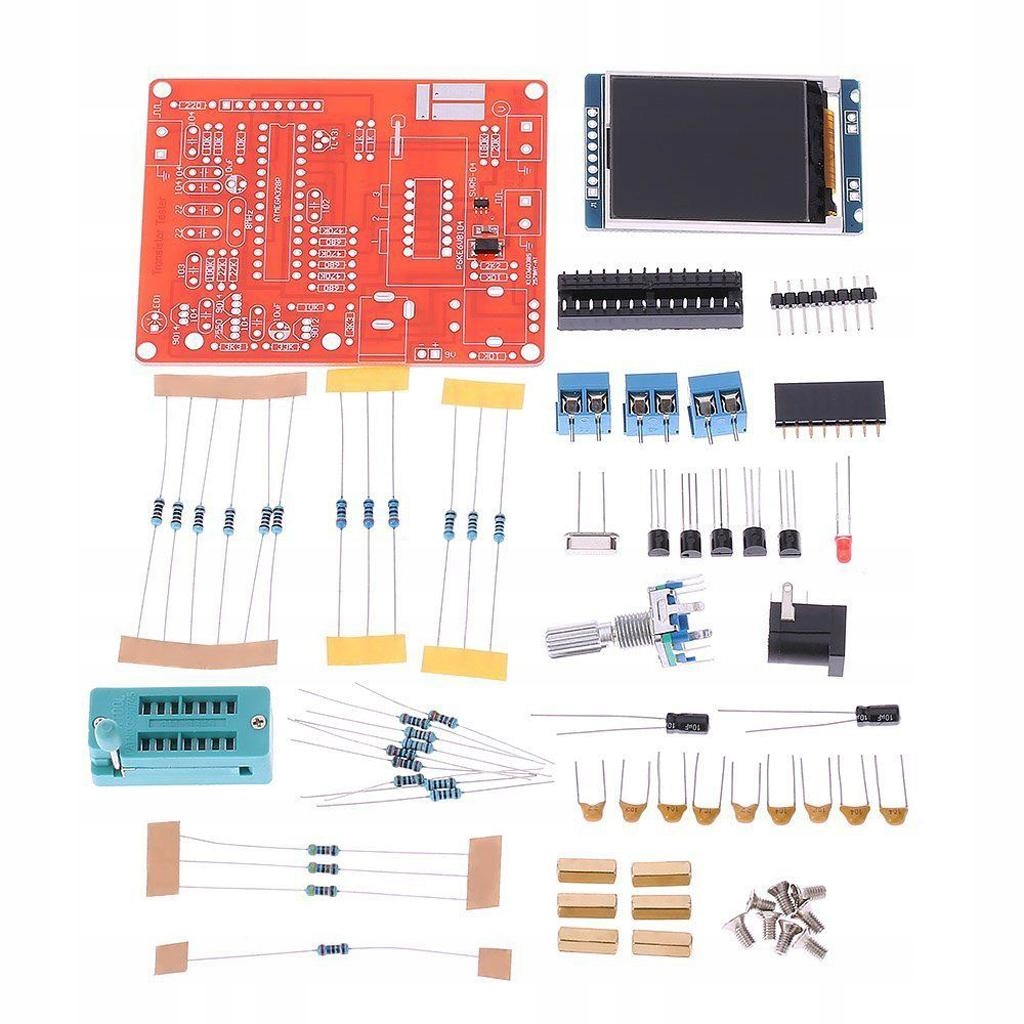

Пакет содержит:

1 Проверка тестера

1 ПК. Батарея зажим
