Мебельный бесконтактный выключатель для светодиодного освещения 12 В

Бесконтактный мебельный переключатель для светодиодного освещения 12В

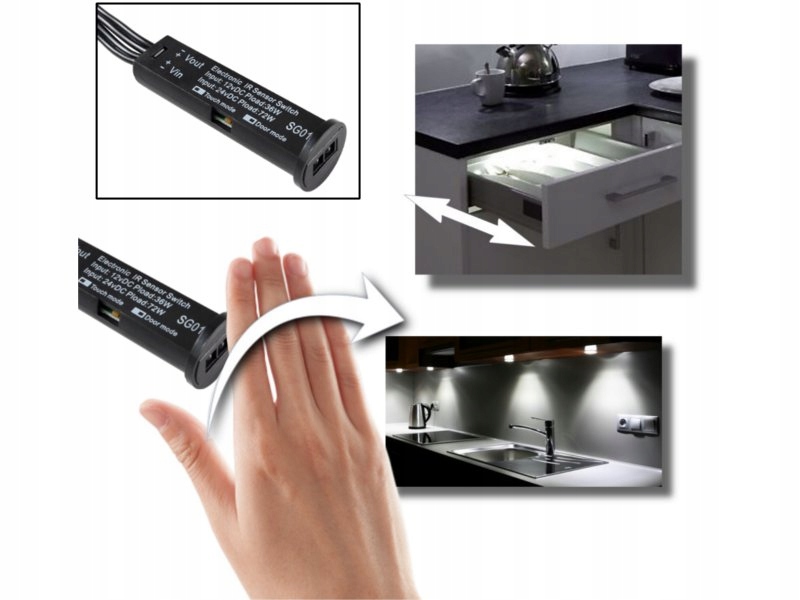

Прибор имеет два режима работы (переключатель режимов расположен на корпусе):

1. DOOR MODE - режим двери

2. TOUCH MODE - режим взмаха руки

Установка переключателя в положение «РЕЖИМ ДВЕРИ»:

• При приближении препятствия (например, двери) к датчику освещение выключается
  • li>
  • при удалении препятствия от датчика включается освещение

  Если, например, установить выключатель за дверью гардероба , когда дверь открыта, освещение включится. Если закрыть дверцу шкафа, освещение выключится автоматически.

  Установка переключателя в положение «СЕНСОРНЫЙ РЕЖИМ»

  • при первом приближении препятствия к датчику ( взмах руки), включение освещения.
  • при втором приближении препятствия к датчику свет выключается.

  Выключателем можно пользоваться. , например, чтобы включить освещение кухонной столешницы. Если поднести руку к выключателю (помахать рукой), освещение включится. Если мы снова поднесем руку ближе, освещение выключится. Если у нас мокрые или грязные руки, мы можем включать и выключать освещение, не прикасаясь к нему.

Коммутатор имеет два типа крепления. Его можно утопить в просверленное отверстие в мебельном щитке или установить на поверхность - приклеить на двусторонний скотч.

ВСТРАИВАЕМЫЙ - инструкция по установке:

• обозначьте место для крепления выключателя
• настроить переключатель на выбранный режим работы выключателя «СЕНСОРНЫЙ РЕЖИМ» / «ДВЕРНОЙ РЕЖИМ»
• просверлить в креплении отверстие диаметром 14мм поверхности
• пропустить кабели и вставить выключатель в отверстие
• подключить осветительные приборы/приемник мощностью не более 36Вт(12В)/72Вт(24В)
• подключите ИК-переключатель к источнику питания 12 В или 24 В постоянного тока.

НАВЕРХНИЙ МОНТАЖ - инструкция по установке:

• снимите пластиковое маскирующее кольцо с переключателя. сдвинув его в сторону проводов
• обозначьте место установки
• установите переключатель на выбранный режим работы переключателя «СЕНСОРНЫЙ РЕЖИМ» / «ДВЕРНОЙ РЕЖИМ»
• поставьте двухсторонняя пенопластовая лента на выключатель (входит в комплект)
• проложить кабели
• подключить осветительные приборы/приемник мощностью не более 36Вт (12В)/72Вт (24В)
• подключите ИК-переключатель к источнику питания постоянного тока 12 В или 24 В

Спецификация:

• Входное/выходное напряжение: 12 В/24 В постоянного тока.
• Максимальная нагрузка: 36 Вт/72 Вт.
• Рабочий диапазон датчика: 0, 5-3см (в зависимости от типа препятствия)
• класс защиты: III
• степень защиты: IP20
• длина: 53мм
• ширина: 8 мм
• высота: 14 мм
• длина соединительных кабелей: 190 см
• диаметр круглой передней решетки: 17 мм
• цвет: белый
/ul>
