⭐Функция:

1. MB506 — высокочастотный прескалер с частотой до 2,4 ГГц.

2. Изменение импеданса меньше, что может обеспечить лучшую производительность классификации и улучшить динамический диапазон.

3. Он делит входную частоту на модуль 128 или 256, а выходной уровень составляет 1,6 В с размахом значения ECL.

4. Коэффициент делителя может реализовать делитель на 64, 128 и 256 с помощью двухзначного селекторного переключателя или внешнего интерфейса.

5. Полная схема синтезатора фазового контура с микросхемой синтезатора фазового контура MB87006A.

⭐Спецификация:

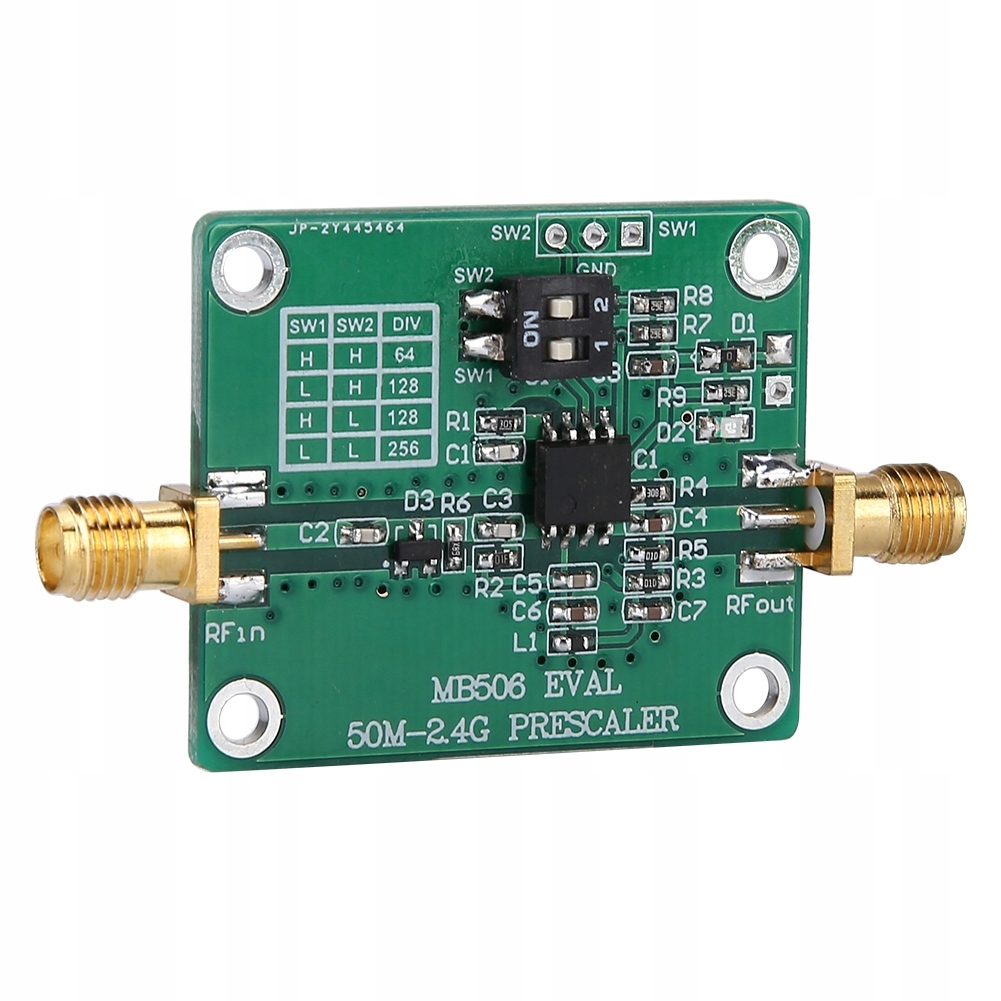

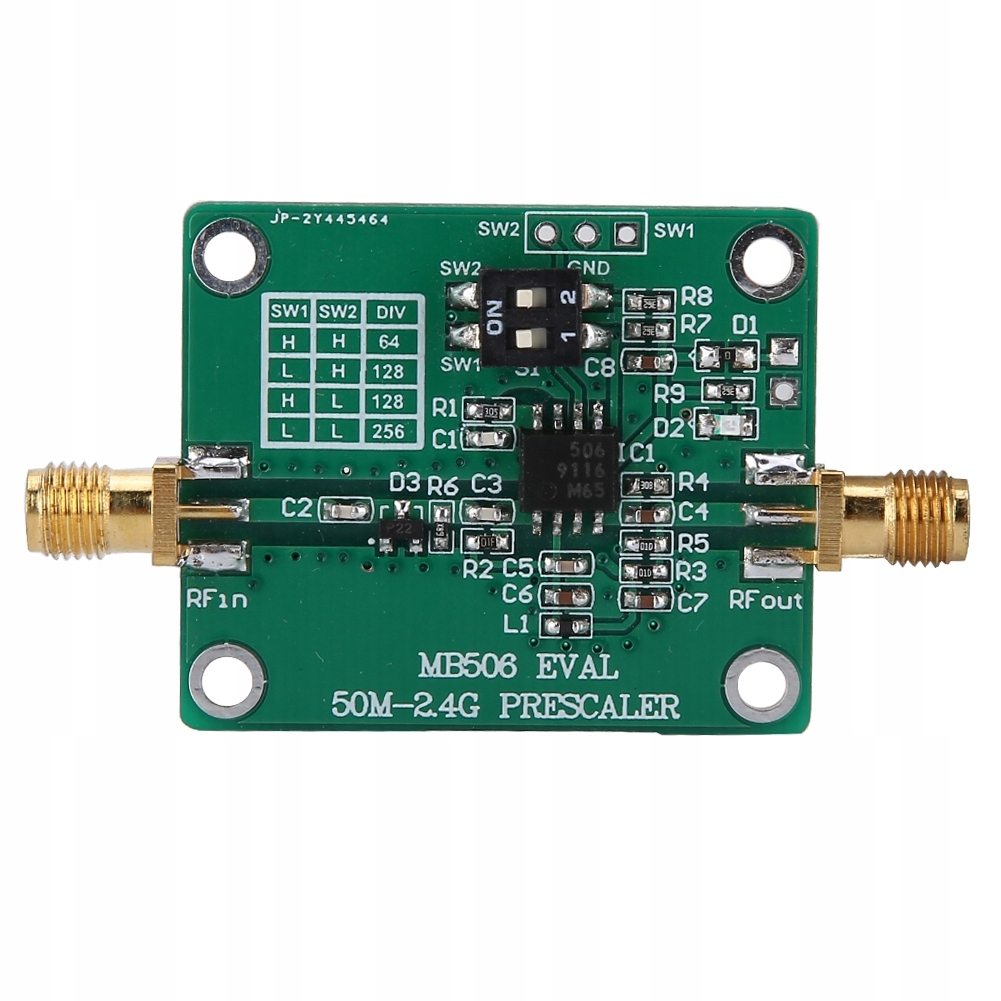

• MB506 — это высокочастотный прескалер с частотой до 2,4 ГГц.
• Изменение импеданса меньше, что может обеспечить лучшую классификацию. производительность и улучшить динамику диапазона.
• Делит входную частоту по модулю 128 или 256, а выходной уровень составляет 1,6 В с размахом значения на уровне ECL.
• Коэффициент делителя может быть реализован с помощью делителя 64, 128 и 256 с использованием двухразрядного переключателя или внешнего интерфейса.
• Полная схема синтезатора фазовой автоподстройки частоты с MB87006A, микросхемой синтезатора фазовой автоподстройки частоты.

Материал: печатная плата

Модель: MB506

Частота: 50 м–2,4 г

Потребляемая мощность: 90 мВт

Работа температура: от -40°C до 85°C

Амплитуда выходного сигнала: VOUT = 1,6 В (размах)

Входная частота: 30M–3G, типично: 50 МГц -2,4 ГГц

Амплитуда входного сигнала: -16–5,5 дБм (чем выше частота, тем выше входные требования)

Один источник питания: 4,5–5,5 В, типично: 5 В

Интерфейс входа и выхода: гнездо SMA, входное сопротивление 50 Ом

Размер: около 6,7*3,3*0,5 см/2,64*1,3*0,2 дюйма

Вес: 10 г

⭐Комплектация:

• 1 *делитель частоты
