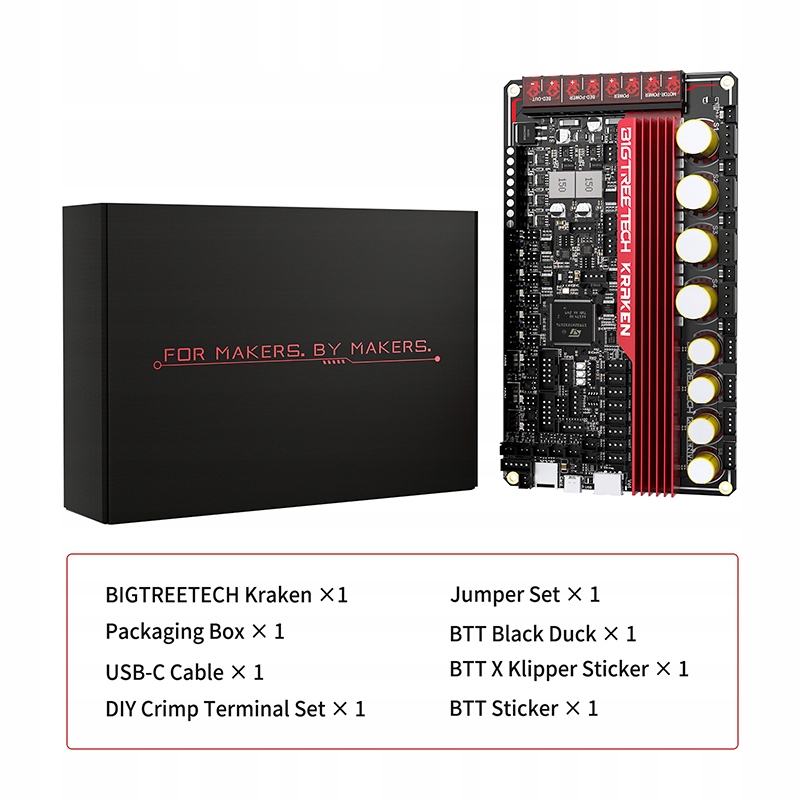

Главная доска BigTretech Kraken v1.0

BigTretech Kraken v1.0-это расширенная 32-битная материнская плата, созданная для больших 3D-принтеров. Благодаря интегрированным высоковольтным и интенсивным шаговым двигателям (24V-60V), он позволяет легко подключаться к двигателям с высокой мощностью, что упрощает конструкцию корпуса и повышает производительность устройства.

Одним из ключевых преимуществ диска является интеграция расширенных контроллеров шаговых двигателей TMC2160. Они поддерживают входное напряжение в диапазоне 24-60 В и предлагают максимальный ток управления 8 А для оси M1 -M4 и 3 A для M5 -M8. Благодаря интегрированным контроллерам пользователь может уменьшить количество дополнительных компонентов, что упрощает построение принтера и повышает надежность всей системы. Эти драйверы работают в режиме SPI, который обеспечивает точный контроль и высокую эффективность работы.

Сердцем альбома является микропроцессор STM32H723ZGT6 с ядром ARM Cortex-M7 с частотой 550 МГц, обеспечивая быструю и плавную обработку команды. Совместимость с программным обеспечением Marlin, Klipper и RRF позволяет гибко адаптироваться к потребностям разных пользователей.

kraken v1.0 поддерживает одновременную работу двух головок печати, что повышает эффективность печати без компромисса в качестве. Благодаря двум интерфейсам можно одновременно подключить обе головы к модулю EBB (плата прорыва экструдера), которая расширяет возможности конфигурации принтера.

Диск предлагает универсальные параметры подключения, включая возможность подключения внешних одноплановых компьютеров, таких как BTT PI или Raspberry Pi, что увеличивает гибкость и управление процессом печати. Кроме того, он поддерживает точный контроль температуры благодаря поддержке двух каналов MAX31865 и двух каналов PT100/PT1000.

Для обеспечения стабильности и безопасности Kraken v1.0 оснащен схемой ухода, защищая пластину от перегрузки и других потенциальных угроз, что гарантирует надежность во время длительного использования.

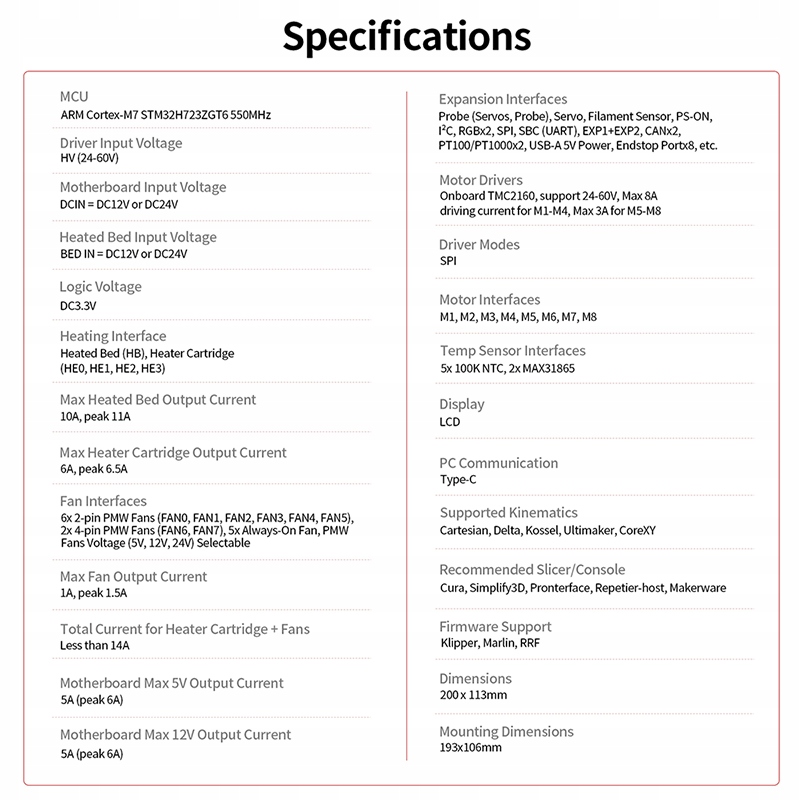

• Процессор ARM CORTEX-M7 STM32H723ZGT6 550MHZ
• Входное напряжение платы 12VDC или 24VDC
• Входной вершины 12VDC или 24VDC
• Обслуживание таблицы нагрева/обогревателей HB/HE0, HE1, HE2, HE3
• Служба шаговых двигателей M1, M2, M3, M4, M5, M6, M6, M7, M8
• 10A, PIKE 11A 11A 11A 11A
Максимальный выходной ток для обогревателей 6a, пик 6.5a
• Поддержка вентиляторов 6x 2-контактный PWM (FAN0, FAN1, FAN2, FAN3, FAN4, FAN5) 2X 4-контактный PWM (FAN6, FAN6, FAN6 FAN7)
LI, 24V, 24V, 12V, 12V, 12V, 12V, 12V, 12V, 12V, 12V, 12V, 12V, 12V, 12V, 12V, 12V, 24V, 12V, 12V, 12V, 24V. Maximum output current for fans 1a, peak 1.5A
• maximum current of heaters and fans plate 5a, Szacią 6A
• maximum output current 12V on the plate 5a, peak 6A
• Donation service Probe, Servo, filament sensor, PS-ON, i I²C, 2x RGB, SPI, SBC (UART), EXP1+EXP2, 2X CAN, 2x CAN, 2x CAN, 2x CAN PT100/PT1000, USB-A, 8x маргинальные датчики и т. Д. 24-60V
• Драйверы 'Current M1-M4 Max. 8а, M5-M8 Max. 3a
• Режим драйвера спины rrf
• Поддержка кинематики картезианская, дельта, Коссель, ультимакер, Corexy
• Рекомендуемый срез 113 мм
• Размеры сборочной
