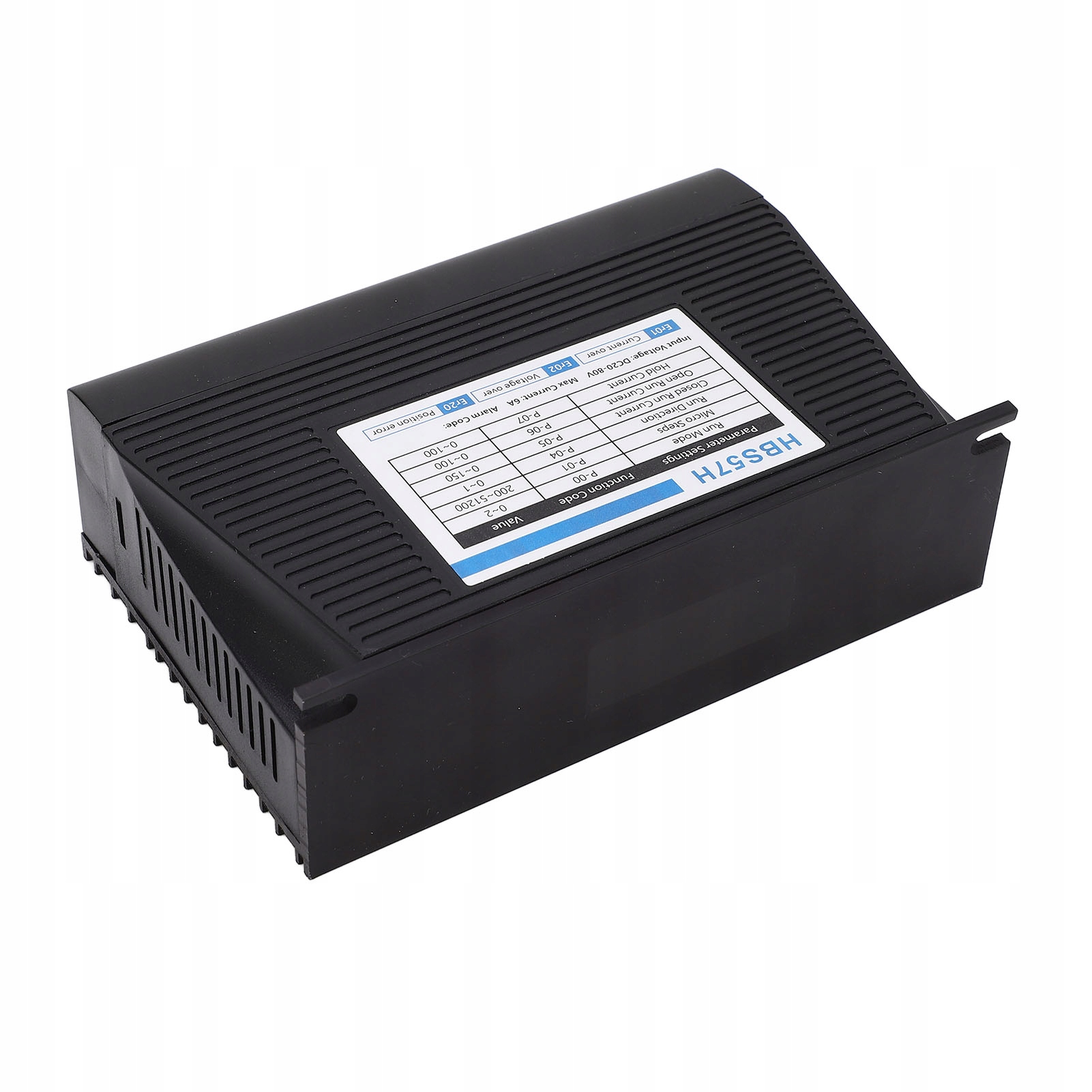

Драйвер шагового двигателя Фрезерный станок с замкнутым контуром Защитный ЧПУ DC20‑80V Black Shell

Особенности

1. УПРАВЛЕНИЕ ЗАМКНУТЫМ КОНТУРОМ: цифровой контроллер шагового двигателя использует усовершенствованный алгоритм управления векторным током, скоростью и замкнутым контуром 🚀

2. ДИАПАЗОН ТОКА: статический ток драйвера и коэффициент динамического тока могут быть установлены произвольно в диапазоне от 0 до 7 А 💡

3. ПРИМЕНИМАЯ МОДЕЛЬ: Стандарт двигателя 1000 энкодер высокой точности, может управлять 42–60 полными сериями двухфазных гибридных шаговых серводвигателей ✈

4, СИГНАЛ И ЧАСТОТА: Драйвер шагового двигателя использует оптопару для изоляции входного дифференциального сигнала, частота импульсного отклика до 300 кГц ⏱

5, РАЗЛИЧНЫЕ ЗАЩИТЫ: от перегрузки по току, перенапряжения, превышения скорости, перегрева, ошибка отслеживания и другие функции защиты, поддержка режима командного управления ⚡

Спецификация

Тип элемента: Драйвер шагового двигателя

Цвет: Черный корпус

Модель: HBS57H

Интерфейс клеммы: A+, Режим доступа: Обмотка фазного двигателя +

Интерфейс клеммы: A-, Режим доступа: Обмотка фазного двигателя -

Интерфейс клеммы: B+, Режим доступа: обмотка двигателя фазы B +

Интерфейс клеммы: B-, Режим доступа: обмотка двигателя фазы B -

Интерфейс клемм: +VDC. Режим доступа: положительный вход питания

Интерфейс клеммы: GND, режим доступа: отрицательный вход питания

Интерфейс клеммы: EB+, Режим доступа: положительный вход фазы B энкодера двигателя

Интерфейс клеммы: EB-, Режим доступа: отрицательный вход фазы B энкодера двигателя

Интерфейс клеммы: EA+, Режим доступа: положительная фаза А на входе энкодера двигателя

Интерфейс клемм: EA-, режим доступа: вход отрицательной фазы энкодера A

Интерфейс клеммы: VCC, режим доступа: вход питания энкодера +5 В

Интерфейс клеммы: EGND, Режим доступа: заземление питания энкодера

Интерфейс клеммы: PU+, Режим доступа: Импульсный положительный вход

Интерфейс клеммы: PU-, Режим доступа: Импульсный отрицательный вход

Интерфейс клемм: DR+, режим доступа: положительное направление входа

Интерфейс клеммы: DR-, режим доступа: вход отрицательного направления

Интерфейс клеммы: ENA+, режим доступа: положительное входное напряжение двигателя

Параметр

• Постоянный выходной ток: Минимум: 1 А, типичное значение: - , Максимум: 6 А
• Входное напряжение: Минимум: 20 В постоянного тока, типично: - , Максимум: 80 В постоянного тока
• Ток логического входа: Минимум: 7 мА, Типично: 10 мА, Максимум: 20 мА
• Мощность устройства: - , - , Максимум: 50 Вт
• Частота импульсов: Минимум: 0 кГц, Типично: - , Максимум: 300 кГц
• Сопротивление изоляции: Минимум: 500 МОм, - , -

Настройка параметров

• Рабочий режим: Код: P-00, типовое значение: 0~2
• Микрошаг: Код: P-01, типовое значение: 200~51200
• Направление действия: Код: P-04, типовое значение: 0~1
• Ток закрытия: Код: P-05, типичное значение: 0~150
• Ток открытия: Код: P-06, типичное значение: 0~100
• Ток удержания: Код: P-07, типичное значение: 0~100

Список пакетов

1 драйвер шагового двигателя
