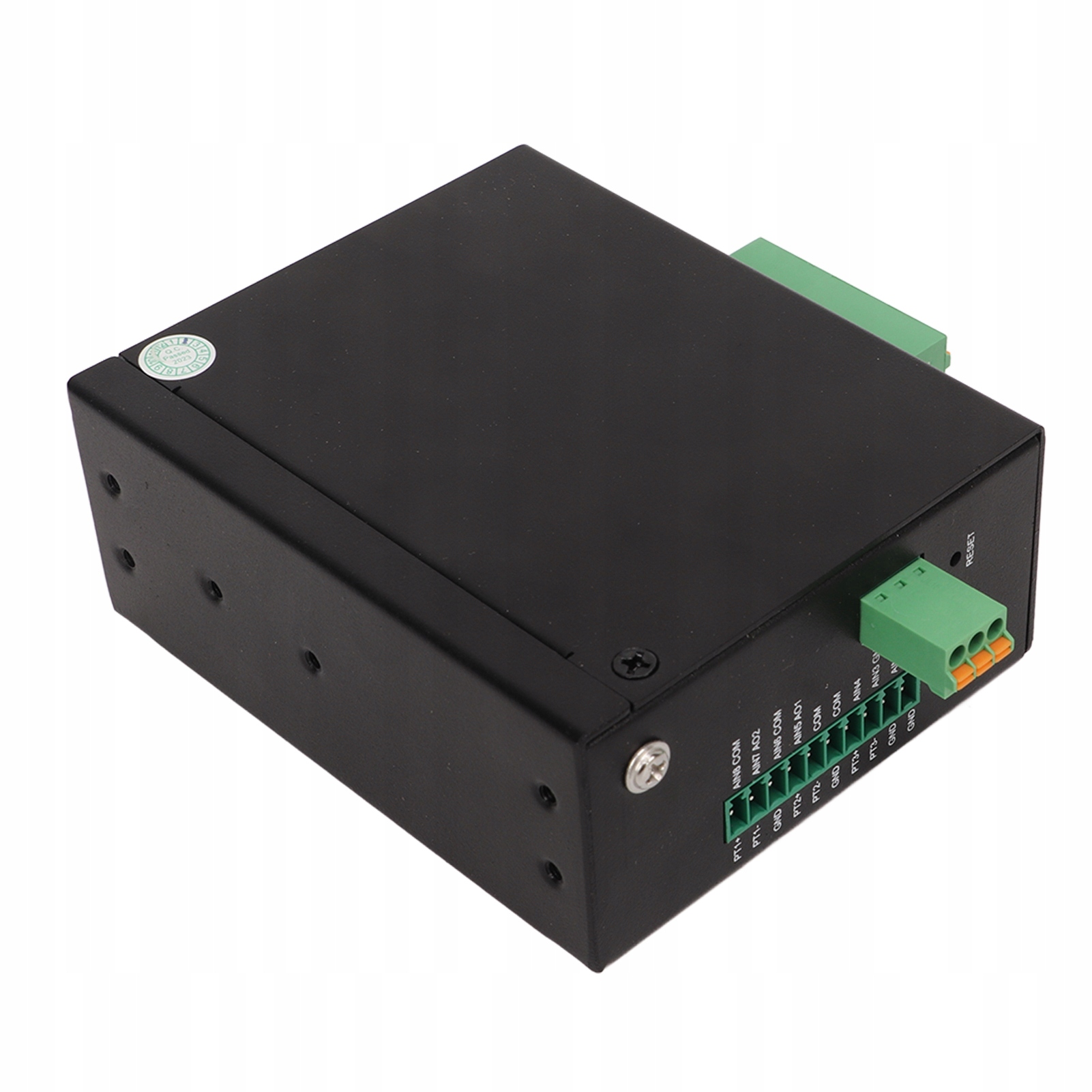

Модуль удаленного ввода-вывода M420T Ethernet, 16-канальный DO для Modbus TCP RTU 5X

Функция:

1. Совместимые протоколы: протоколы связи используют стандартный протокол Modbus TCP, для протокола Modbus RTU — протокол TCP, протокол MQTT.

2. Безопасная конструкция: 1 изолированный самоадаптирующийся интерфейс Ethernet 10/100M с защитой от электростатического разряда 15 кВ. Широкое рабочее напряжение составляет 9–36 В постоянного тока, с функцией защиты от обратного подключения.

3. Степень защиты IP30: металлический корпус с классом IP30, металлический корпус и защитная изоляция системы, особенно подходит для приложений промышленного управления

4. Удобный светодиодный индикатор: со светодиодом для индикации рабочего состояния, с кнопкой сброса для сброса, удобен для установки и ввода в эксплуатацию на месте.

5. Простая установка: легкий и небольшой размер, размеры 82 x 40 x 99 мм/3,2 x 1,6 x 3,9 дюйма (Д x Ш x В), монтаж на стене или на промышленной рейке DIN 35 мм.

Спецификация:

• Тип изделия: Модуль удаленного ввода-вывода Ethernet
• Материал: металл
• Интерфейс: порт Ethernet x 1, RS485 x 1, DO x 16
• Выходная мощность: постоянный ток x 1
• Рабочее напряжение: 9–36 В постоянного тока
• Количество аналоговых сигналов: 4–20 мА/0–5 В
• Источник питания:
• Входное напряжение:
• Неподдерживаемый выход AO: 9–36 В постоянного тока.
• Поддержка выхода AO: 24–36 В постоянного тока.
• Потребляемая мощность: типичное энергопотребление в режиме ожидания: ≤ 2 Вт.
• Выходная мощность:
• Канал.
• Выходное напряжение: 9–36 В постоянного тока. (равен входному напряжению)
• Выходной ток: 1500 мА при 12 В (максимум).
• Защита по питанию: антиобратное соединение, электростатическое разряд по воздуху: 15 кВ, перенапряжение: 4 кВ.
• Ethernet: характеристики сетевого порта: 1 разъем RJ45, 10 Мбит/100 Мбит/с.
• Защита сетевого интерфейса: контакт ESD: 8 кВ, перенапряжение: 4 кВ (10/1000 мкс)
• Протокол: для Modbus RTU, для Modbus TCP, MQTT
• Последовательный порт:
• Количество последовательных портов: 1 X RS485
• Скорость последовательной передачи данных: 2400, 4800, 9600, 14400, 19200, 38400, 57600, 115200, 128000
• Биты данных: 7, 8
• Проверочные биты: Нет, Ева, Нечет
• Стоповый бит: 0,5, 1, 1,5, 2
• Протокол для Modbus RTU (ведомый), для Modbus RTU (главный)
• Защита последовательного порта: контакт ESD: Перенапряжение 8 кВ: 4 кВ (8/20 мкс)
• Цифровой вход:
• Количество: 16 каналов (максимум)
• Тип входа: поддерживает сухой и влажный контакт. Значение по умолчанию — мокрый контакт. Сухой контакт необходимо указать при заказе;
• Мокрый контакт поддерживает датчики как NPN, так и PNP.
• Сухой контакт:
• Замыкание: короткое замыкание.
• Разъединение: открытый конец.
• Мокрый контакт:
• Закрытый: 10–30 В постоянного тока.
• Разъединение: 0–3 В постоянного тока.
• Типичные применения:
• Интеллектуальный. сбор и мониторинг данных о температуре и влажности в сельском хозяйстве;
• Интеллектуальный сбор и мониторинг данных о температуре и влажности в аквакультуре;
• Сбор и мониторинг данных о температуре и влажности на складе и в библиотеке;
• Сбор данных и мониторинг информации метеостанций;
• Мониторинг температуры в холодильной камере, складе для хранения фруктов и овощей, промышленном машинном отделении, трансформаторном шкафу и т. д.;
• Другие случаи, когда точки мониторинга распределены;
• Передача данных из системы мониторинга солнечного освещения, сбора данных и передачи зарядного стека;
• Передача данных от банкоматов, торговых точек, счетчиков электроэнергии, контроллеров ПЛК, DAQ и других устройств;
• Сбор данных и контроль из интеллектуальных сетей;
• Интеллектуальный сбор и контроль данных о трафике;
• Сбор и контроль данных промышленной автоматизации;
• Сбор и контроль данных об охране окружающей среды

Как использовать:

• 1. Подключитесь к маршрутизаторам, коммутаторам, концентраторам и другому коммутационному оборудованию для соединения с помощью прямых кабелей или подключитесь к ПК и другому конечному оборудованию с помощью перекрестных кабелей и убедитесь, что устройство и компьютер находятся в одной локальной сети;
• 2. Подключите источник питания 9–36 В постоянного тока к разъему питания устройства, индикатор PWR загорится, и устройство завершит операцию инициализации через несколько секунд;
• 3. На своем компьютере откройте программу настройки, нажмите «Поиск устройства», чтобы найти устройство, дважды щелкните найденное устройство и введите пароль для входа в систему (пароль по умолчанию — 1234). После проверки пароля вы сможете установить параметры.

Список упаковки:

• 1 модуль сбора данных Ethernet
• 1 кронштейн для направляющей
• 3 винта
• 1 ручная карта
