Радиостанция М-770

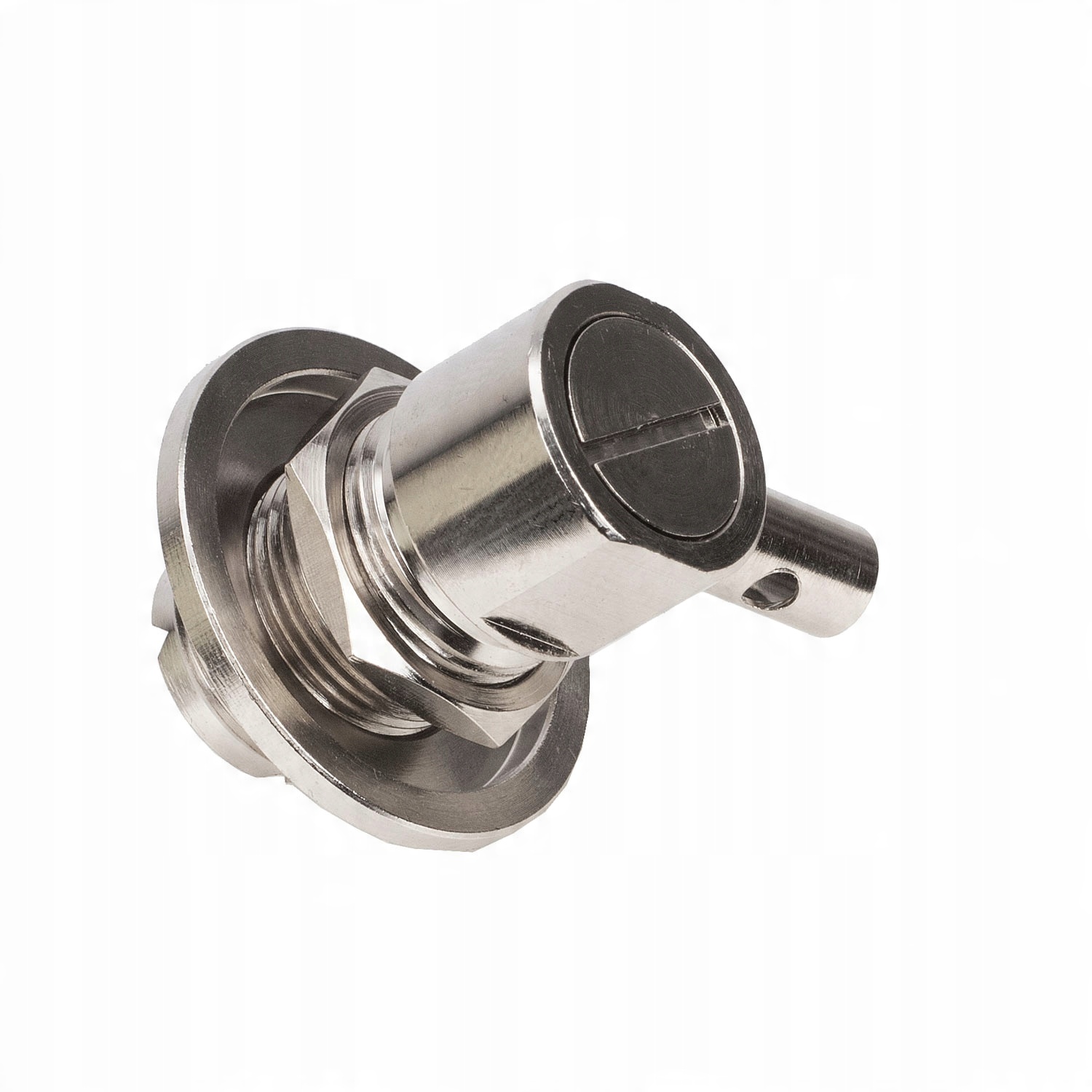

Монтажная лапка типа М для монтажных пластин толщиной 12 мм, например, для антенн 770

*** РАСПРОДАЖА - ОГРАНИЧЕННОЕ КОЛИЧЕСТВО ***

Радио М-770 - антенная головка для антенны с разъемом M (не разъемом PL) - например, для популярных двухдиапазонных антенн УКВ/УВЧ от «770» серия ".

Предназначена для установки в кузов, ручки створок, рейлинги, ручки желобов и т.п.

Очень неглубокий монтаж – монтажная глубина всего 12 мм.

Например, для головок с популярной вилкой LC-27 глубина установки составляет >40 мм.

Головка M подходит для популярных азиатских антенн (например, Diamond, Komunica, D-Original, Nagoya и т. д.).

Держатель типа M не подходит для антенн CB (для антенн CB требуется головка с разъем PL).

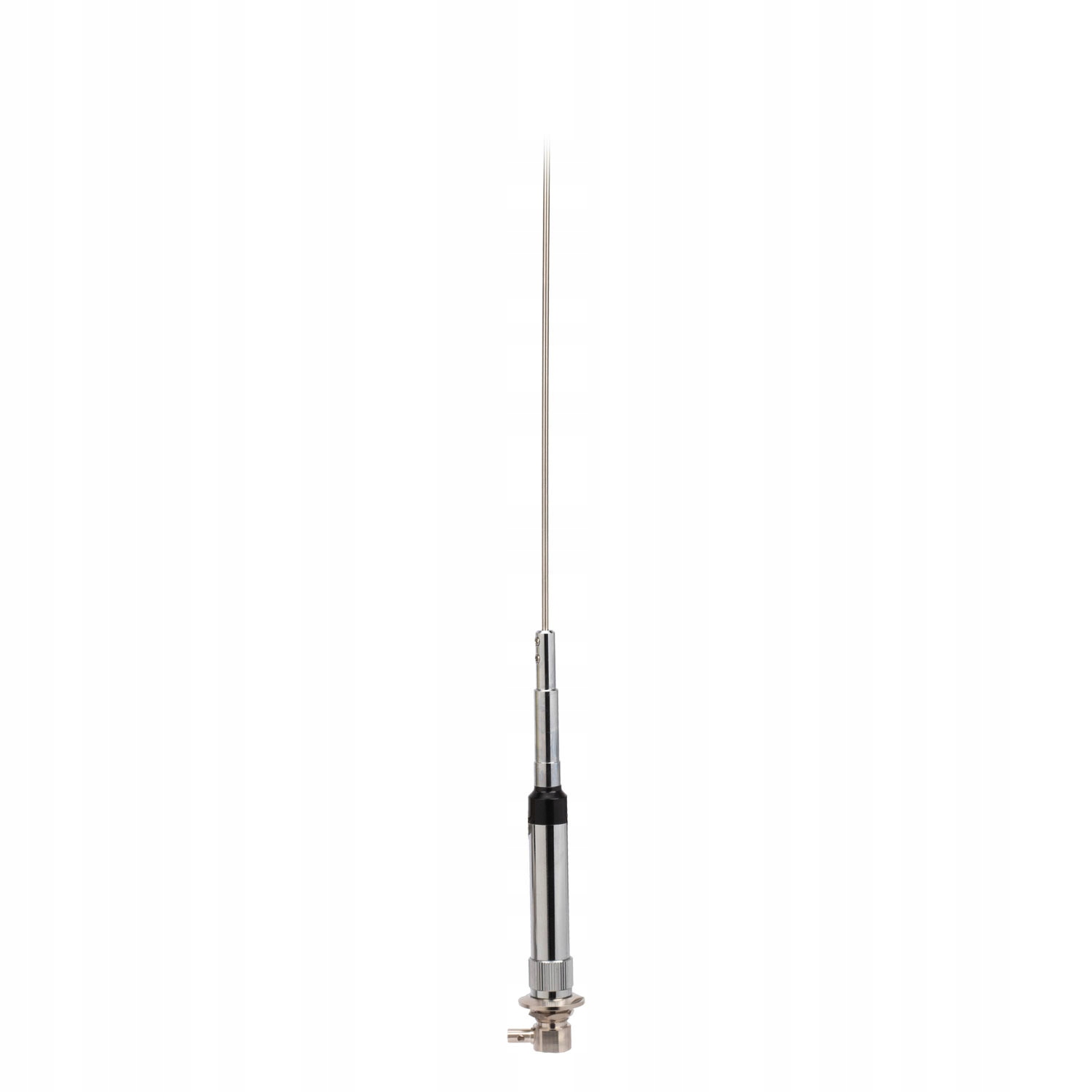

Антенна Radiora NR-770-R VHF-UHF, устанавливаемая на голову из предложения:

Примерный список популярных антенн с разъемом М:

• Радио NR-770-S
• Радио NR-770-R
• Радиора NR-770-H
• Komunica 770 R
• Komunica 770 H
• Komunica 770 HB
• Diamond NR 770 H
• Diamond NR 770 R
• Komunica SG 7000
• Komunica SG 7500
• Komunica SG 7900

Установка Радиоры М-770

Нижний колонтитул не оснащен кабелем. Кабель припаивается непосредственно к ножке, без использования дополнительных разъемов.

Требуется монтажное отверстие диаметром 16 мм.

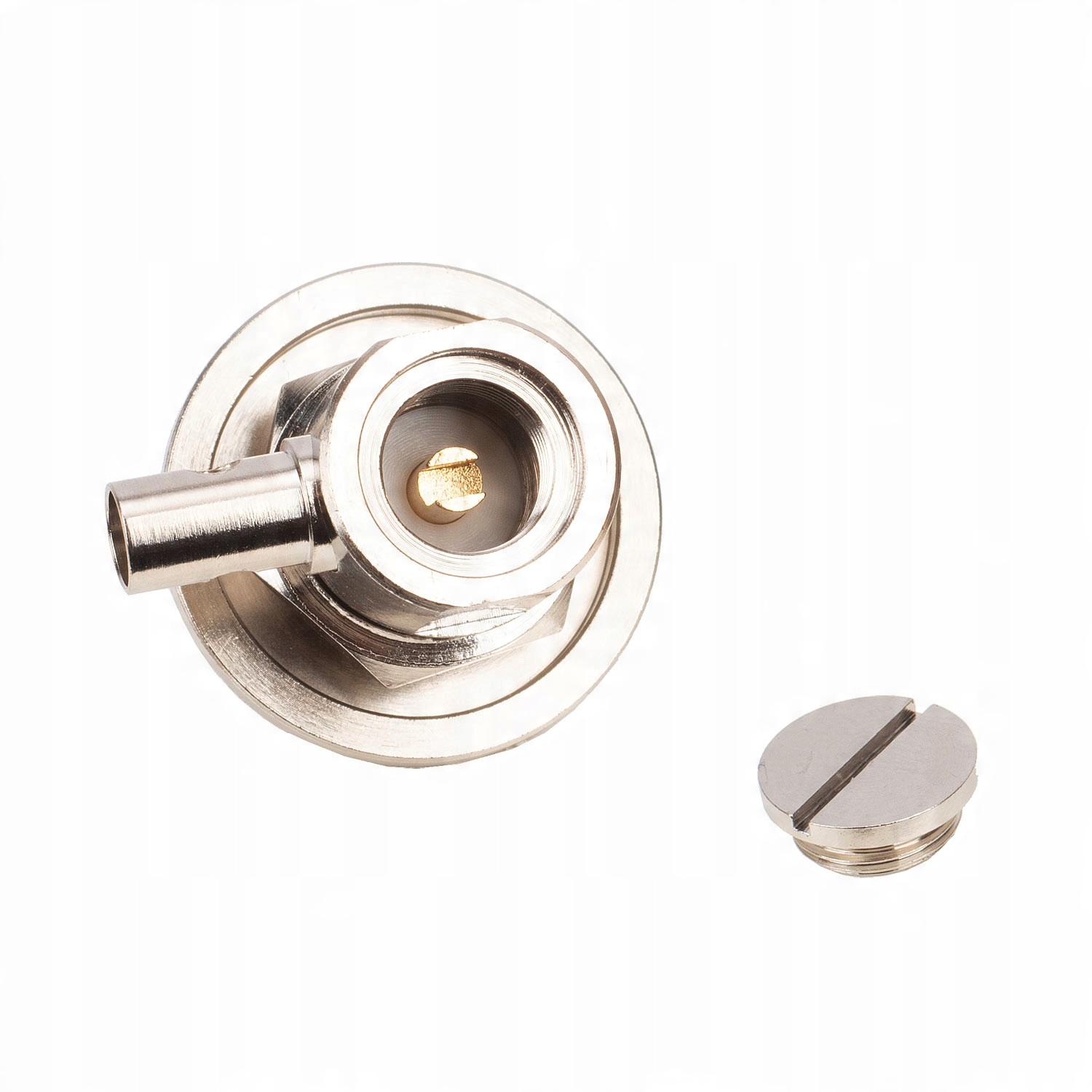

В комплекте с головкой идет большое кольцо диаметром 30 мм (можно затянуть с помощью гаечного ключа) и шестигранной гайки. При сборке можно использовать как головку, так и колпачок - можно крепить головку и без кольца (если монтировать головку, например, в держатель из толстого листового металла).

Мы рекомендуем RG -58, RF-5 и H-кабели для головы.155 очень хорошего качества:

• RG-58 SATEC
• RG-58 BITNER
• RF-5 SATEC
• H- 155 BELDEN

Помимо кабеля понадобится еще и вилка для радио/приемника:

• UC-1 (PL-259) для RG-58, RF-5, H-155
• SMA на RG-58, SMA на RF-5, H-155
• Разъем SMA на RG-58, H-155 (например, для Baofeng)
• N на RG-58, N на RF-5, H-155
• BNC на RG -58, BNC к RF-5, H-155

Кабель и вилку можно дополнительно закрепить с помощью соответствующей термоусадочной трубки 6/2 (с клеем).

Мы можем помочь вам выбрать подходящую антенну, кабели, радиоприемник и другие аксессуары.

Технические характеристики:

• Тип разъема: M
• Длина резьбы (резьбовая часть): 16 мм
• Глубина установки : 12 мм
• внешний диаметр: 30 мм
• толщина кольца: 5 мм
• монтажное отверстие: 16 мм
• прокладка кабеля: прямая, под углом 90 градусов
• производство: Китай

Комплект поставки из магазина Коннектор:

• Радиора М- 770 головка тип М монтажные пластины 12мм

Внимание! Держатель типа М не подходит для антенн CB (другая резьба).
