ПЕРЕДАТЧИК АКТИВНОГО ИЗОБРАЖЕНИЯ LOWRANCE 3-в-1

Active Imaging — это новая технология сканирующего сонара, которая обеспечивает невероятно подробные сонарные изображения с высоким разрешением без ущерба для дальности действия.

Active Датчики визуализации достигают этого за счет лучшего нацеливания лучей SideScan, что увеличивает разрешение и эффективность покрытия.

- Active Imaging 3-IN-1 сочетает в себе новый эхолот сканирование Active Imaging с традиционным сонаром Medium/High CHIRP для простой установки одного датчика.

- Active Imaging работает на частоте 800 кГц или 455 кГц с максимальной дальностью действия 150 футов (800 кГц) или 300 футов (455 кГц).

Технология активной визуализации:

— использует новейшие методы генерации гидролокационных сигналов

- Преобразователь изготовлен из полимера, который реагирует на звуковые волны ближе к воде. Это гарантирует, что сигнал сонара не будет потерян во время передачи или приема.

- Датчик содержит отдельные элементы сонара для передачи и приема SideScan. Раздельная передача и прием обеспечивают очень высокую скорость опроса (в зависимости от разрешения изображения). Кроме того, эти отдельные элементы фокусируют большую часть сигнала сонара наружу, увеличивая его направленность в сторону и улучшая дальность действия.

Основные характеристики:

- С диапазоном покрытия 800 кГц и разрешением. пользователям не придется выбирать между просмотром высокой детализации или просмотром на большом расстоянии.

- Датчики 3-в-1 сочетают в себе лучший в отрасли сонар CHIRP с новыми активными видами сбоку и вниз. Визуализация.

- Датчики Active Imaging не требуют каких-либо модулей или дополнительного оборудования для использования с дисплеями нового поколения.

Параметры:

• Рабочая температура: - от 15°C до +55°C (от +5°F до +131°F).
• Температура хранения: от -30°C до +70°C (-22°C). от F до +158°F)

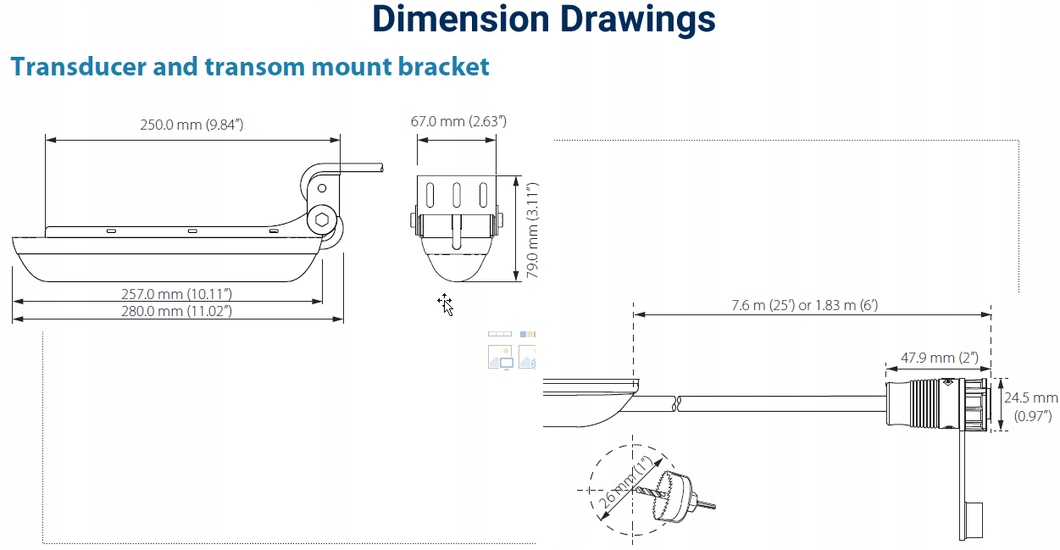

• Длина кабеля 7,6 м (25 футов)
• 9-контактный разъем

Преобразователь:

• Традиционный выход, изображение SideScan, изображение DownScan и температура.
• Традиционная частота: 200 кГц / высокая: Chirp 83 кГц/средний чирп, боковое сканирование: 455 кГц, 800 кГц
• Максимальная глубина:
• Сонар: 305 м (1000 футов) при 200 кГц/высокий чирп; 83 кГц/средний чирп; DownScan: 91 м (300 футов); SideScan: 91 м (300 футов) при 455 кГц, боковая дальность 46 м (150 футов) при 800 кГц.

Рабочая скорость:

• Сонар: 48 узлов (55 миль в час);
• DownScan и SideScan: 9 узлов (10 миль в час).
