Линейка, плата 15см

Печатная плата, черная

Печатная линейка в виде печатной платы, длина 15см. Предназначен для инженеров-электронщиков в качестве шаблона для SMD-элементов, толщины дорожек, растров и диаметров отверстий. Неоценимая помощь в распознавании типа необычного SMD корпуса или в проектных работах. В режиме реального времени легко оценить толщину дорожек отверстий и т. д. Линейка выполнена на очень качественной двухсторонней печатной плате с металлизацией отверстий и позолоченными контактами. Его уникальный и привлекательный внешний вид делает его идеальным продуктом в качестве небольшого подарка инженеру-электронщику, технику, любителю или любителю DIY. Привлекательный контрастный внешний вид с позолоченными дорожками и черной паяльной маской.

Универсальная линейка печатных плат также содержит важную информацию о конструкции печатной платы: таблицы расположения выводов микросхем и многое другое. Любители электроники в процессе проектирования, которым срочно необходим измерительный инструмент, наверняка оценят предлагаемую линейку. Помимо измерения основных функций в миллиметрах и дюймах, он также объединяет соответствующую информацию для проектирования печатных плат: таблицы расстояния между выводами микросхемы, корпус микросхемы, резисторы и конденсаторы SMD, обычно используемое сверло для измерения диаметра, ссылку на ширину линии. Эту информацию мы напечатали на позолоченных платах FR-4.

технические данные:

• Печатная плата в виде линейки
• привлекательный контрастный внешний вид позолоченные дорожки и черная паяльная маска
• сторона A печатной платы:

  ► шаг метрической линейки: 15 см

  ► Шаг дюймовой линейки: 6 дюймов

  ► Толщина (ширина) направляющей: 6 мил 8 мил 10 мил 12 мил 18 мил 24 мил 30 мил 40 мил

  ► Отпечатки опор – образцы корпусов SMD:

  0201, 0402, 0603, 0805, 1206, 1210, 2010

  microMelf, SOD323, SOD80 Mini Melf, SOD128, SMA, SMB, SMC, SOT23, SC70, SOT89, SOT223, DPAK,

  ► Диаметры сверла - сечение AWG:

  8 9 10 11 12 13 14 15 16 17 18 20 21 22 23 24 25 26 27 28

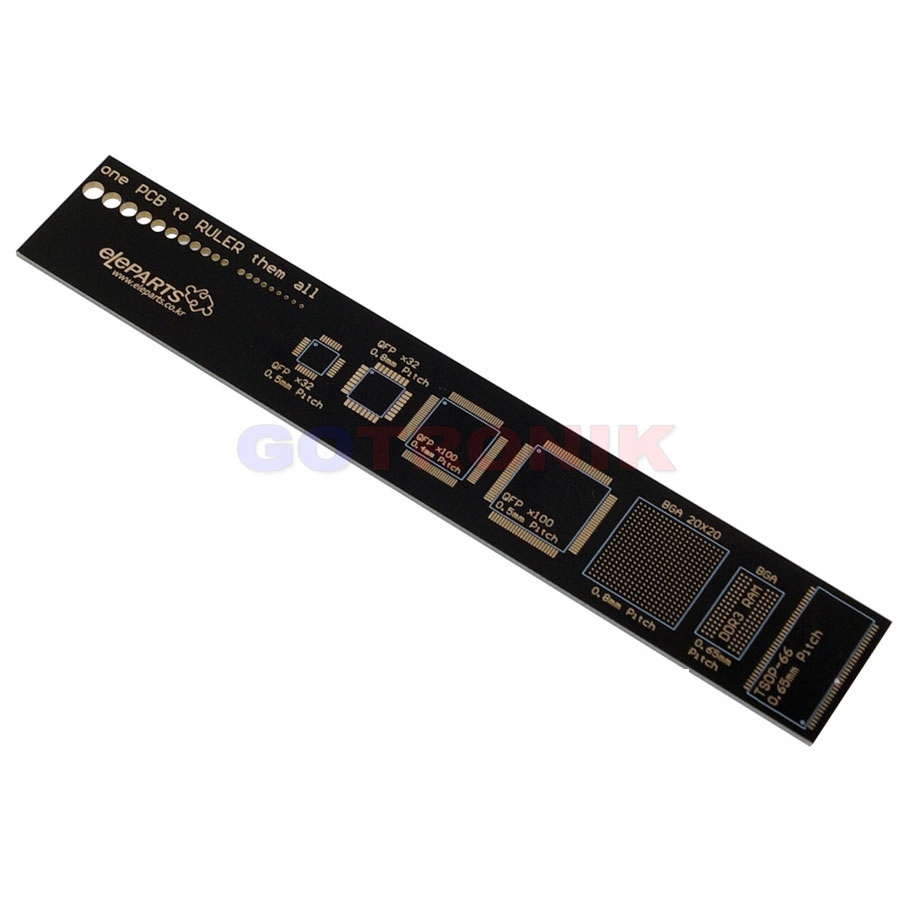

• Сторона B печатной платы:

  ► посадочные места — конструкции корпуса SMD:

  D2PAK, XTAL, HC49, QFN, SSOP, SOIC , QFP , QFP32, QFP100, BGA, TSOP56

• Свойства печатной платы:

  ► двусторонняя с металлизацией отверстий

  ► стекло FR-4 -эпоксидный ламинат

  ► толщина ламината: 1,55 мм

  ► черная паяльная маска

  ► позолоченные контакты

  ► печатное описание сборки белая краска

  ► вырезана по размеру – фрезерована

  без острых и зазубренных краев
