СЧЕТЧИК ПОТРЕБЛЕНИЯ ЭНЕРГИИ СЧЕТЧИК ВАТТ

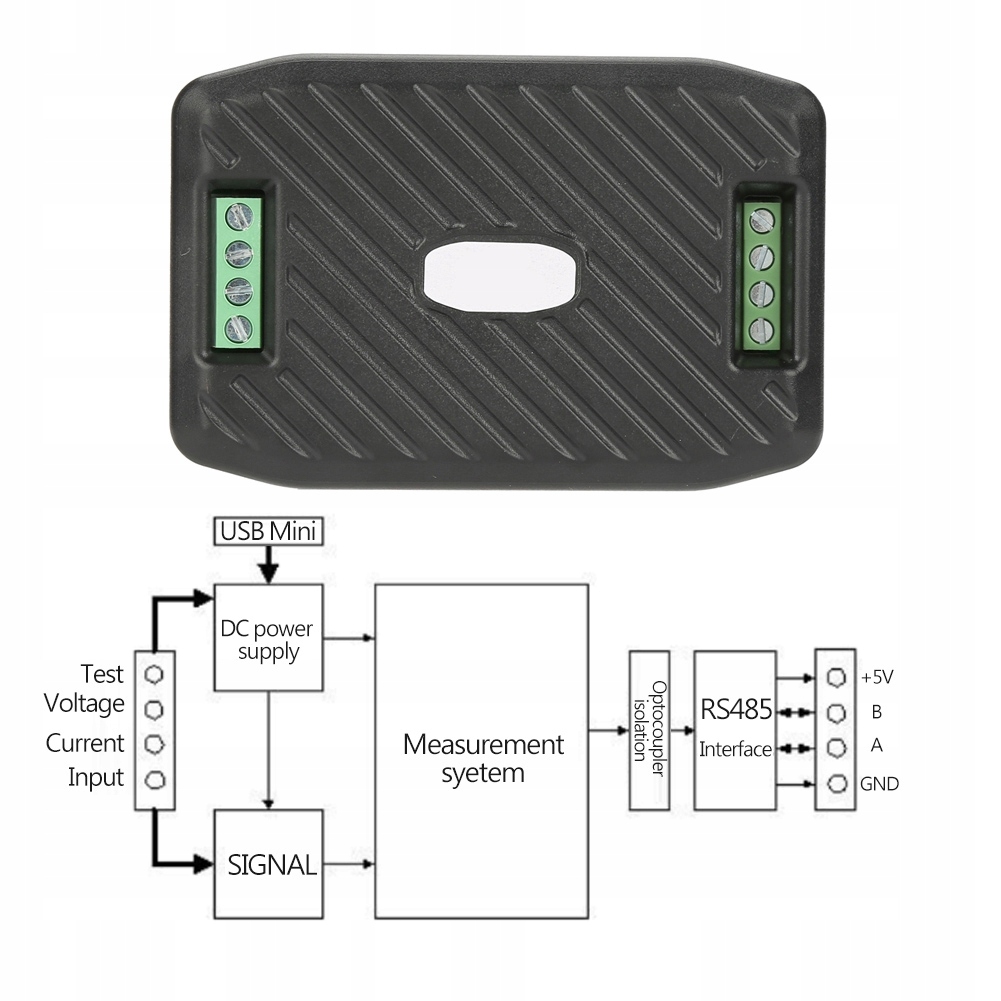

Этот модуль в основном используется для измерения постоянного напряжения, тока, активной мощности, частоты и энергопотребления, модуль не имеет функции отображения, данные считываются через интерфейс RS485.

Особенности:

В основном используется для измерения постоянного напряжения, тока, активной мощности, частоты и потребляемой мощности.

Диапазон измерения тока составляет 50 А, 100 А, 200 А, 300 А, в зависимости от характеристик внешнего шунт.

На ваш выбор имеется 10 различных наборов, достаточных для удовлетворения ваших различных потребностей.

На физическом уровне используется интерфейс связи UART-RS485, скорость передачи данных составляет 9600,8 бод. биты данных, 2 стоповых бита, без четности.

Прикладной уровень использует протокол ModbusRTU для связи, поддерживает только такие функциональные коды, как 0x03, 0x04,0x06, 0x41, 0x42 и т. д.

Вы можно установить порог напряжения, разделить его на порог высокого и низкого напряжения, когда измеренное напряжение превышает порог, он может подать сигнал тревоги.

Спецификация:

Мощность:

• Диапазон измерения: 0,2–90 кВт
• Разрешение: 0,1 Вт
• Погрешность измерения: 1 %
• li>
• Потребление энергии:
• Диапазон измерения: 0–9999 кВтч
• Разрешение: 1 Втч
• Точность измерения: 1%
• Сброс энергопотребления: используйте программное обеспечение для сброса.
• Сигнализация перенапряжения:
• Порог высокого напряжения по умолчанию: 300 В
• Порог низкого напряжения по умолчанию: 7 В
• Интерфейс связи: интерфейс RS485.
• Рабочая температура: -20 ~ 60 ℃.
• Размер продукта: прибл. 9*6*2,3 см/3,5*2,4*0,9 дюйма< /li>
• Вес: около 77 г ~ 287 г / 2,7 унции ~ 10,1 унций
• Адрес регистрации Описание Разрешение 0x0000 Значение напряжения 1LSB соответствует 0,01В 0x0001 Значение тока 1LSB соответствует 0,01a 0x0002 Значение мощности 16 бит 1LSB соответствует 0,1 Вт 0x0003 Значение мощности 16 бит 0x0004 Значение энергии низкое 16 бит 1LSB соответствует 1WH 0x0005 Значение энергии высокое 16 бит 0x0006 Состояние сигнала тревоги высокого напряжения 0xffff, 0x0000 не является сигналом тревоги 0x0007 Статус сигнала тревоги низкого напряжения 0xFFFF является сигналом тревоги, 0x0000 не является сигналом тревоги.
• Адрес регистра Описание Разрешение 0x0000 Порог сигнала тревоги высокого напряжения (5–350 В),
• значение по умолчанию — 300 В. 1 младший бит соответствует 0,01 В. 0x0001 Сигнал тревоги низкого напряжения пороговое значение (1~350 В),
• значение по умолчанию: 7 В. 1 младший бит соответствует 0,01 В. 0x0002 Диапазон адреса Modbus-RTU:
• 0x0001~0x00F7 0x0003 Диапазон тока 0x0000: 100 А.
• 0x0001: 50 А
• 0x0002: 200 А
• 0x0003: 300 А

Дополнительный комплект № 1

• 1 измеритель потребления постоянного тока № 2 1 измеритель потребления постоянного тока
• 1 кабель RS485–USB № 3 1 измеритель потребления постоянного тока
• 1 шунт на 50 А Нет 4 1 измеритель потребления постоянного тока
• 1 шунт на 100 А № 5 1 измеритель потребления постоянного тока
• 1 шунт на 200 А № 6 1 измеритель потребления постоянного тока
>
• 1 шунт 300 А № 7 1 измеритель потребления постоянного тока
• 1 кабель RS485 — USB
• 1 шунт 50 А № 8 1 измеритель потребления постоянного тока
• 1 кабель RS485 — USB.
• 1 шунт на 100 А, № 9. 1 измеритель потребления постоянного тока.
• 1 кабель RS485 — USB.
• 1 х 200 А, шунт № 10 1 х измеритель потребления постоянного тока
• 1 х RS485-USB-кабель
• Шунт 1 х 300 А

Примечание:

Интерфейс RS485 является пассивным выходом, необходимо подключить внешний источник питания 5 В, а внешний источник питания должен >100 мА.

Когда входное испытательное напряжение меньше 7 В, оно должно подавать независимое рабочее напряжение 5 В через порт USB.

НЕ используйте порт USB, подключенный к компьютеру, в качестве независимый источник питания, иначе это может повредить компьютер.
