кабель антенного кабеля LTE 10M 4K HD

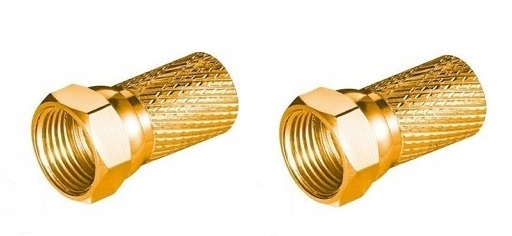

включает 2 x Zloty FL. внешний

Готовые развороты

Высокое качество

Благодаря высококачественному и хорошим электрическим параметрам, кабель пользуется неослабной популярностью среди многих монтажников. это устойчиво к погодным условиям (солнце, мороз, дождь).

Высокая гибкость

Оптимально выбранная гибкость слоя позволяет легко укладку кабеля как в кабелях, так и в установленных банках или монтажных коробках.

• для внутреннего и внешнего использования

lte, hd, 4k

• Идеально подходит для получения каналов в качестве 4K и Full HD

Техническая спецификация

Внутренняя вена: 1 x 1.00 CCS
• .
• Экран: Алюминий (фольга)
• оплетка: 64 вены с диаметром 0,12 мм
• Внешнее покрытие: 6,8 PVC (внешний диаметр кабеля)
• . 75 Ом

в установке 2 x glue f

Сделайте это самостоятельно (как собрать F в антенных кабелях)

Сделать эту пробку, требуется острый нож, плотный кабель и умелые пальцы. Во -первых, отрежьте кончик кабеля, если он грязный или зазубрен. Сам разреза должен быть перпендикулярно оси кабеля, а не под углом.

С конца антенного кабеля удалял внешний слой на расстоянии около 10 мм, он может быть немного больше. Это должно быть сделано изящным разрезом, а затем натягивая его пальцами. Определение должна быть как можно более, то есть будьте осторожны, чтобы не разрезать по случаю деликатных проводов.

Следующий шаг - положить оплетку на внешнее слой. Иногда на ней есть еще один слой алюминиевой фольги - он также может быть развернут. Будьте осторожны, чтобы собрать все провода оплетки.

Далее вам нужно отрезать экран и диэлектрик, который является изоляцией вены. Это должно быть сделано примерно в 2-3 мм от места пальто. Вам не нужно плотно нажимать на нож, чтобы не разрезать вены, внутренняя изоляция обычно довольно мягкая. Мы положили металлическую заглушку f.

На конце кабеля. Сначала вам нужно натолкнуть его, а затем привинтить его. С помощью правильно обработанной кончики кабеля заглушка должна входить в нее так глубоко, пока небольшой фрагмент диэлектрического (около 1 мм) не протягивает через отверстие в пробке. Вена должна выступать прямо, а не по диагонали, а экран или оплетка не должны ее касаться. Поток внутри заглушки обеспечивает электрический контакт оплетки с разъемом.

Если вена выступает за заглушку для длины, превышающей 1 мм, она должна быть вырезана. Если какие -либо фрагменты оплетки торчат из -под пробки, их также можно разрезать, чтобы они не вызывали коротких замыканий. Готовый!
