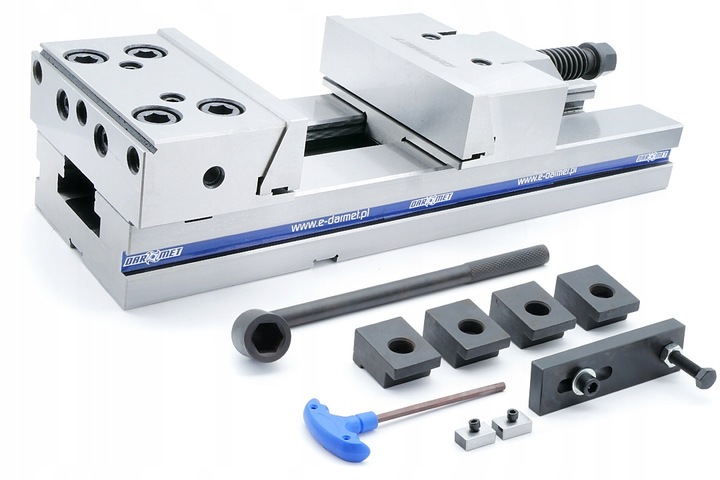

Тиски стальные прецизионные машинные 125х150 мм ФПЗБ ДАРМЕТ

Продюсер: ДАРМЕТ

• Модель: FPZB
• Ширина челюсти: 125 мм
• Тип: машина

⚙️ Описание:

Прецизионные стальные тиски ФПЗБ применяются для точных работ на шлифовальных, фрезерных станках, станках с числовым программным управлением, обрабатывающих центрах и т. д.

Изготовлен из высококачественной легированной стали. Твердость рабочих поверхностей 58 - 62 HRC.

Установка устройства на специальное поворотное основание (не входит в комплект) позволяет получить полный поворот вокруг оси на 360°.

В нижней части станины имеется продольный канал и поперечный канал шириной 16 мм для установки камней для точного позиционирования пороки на столе обработки.

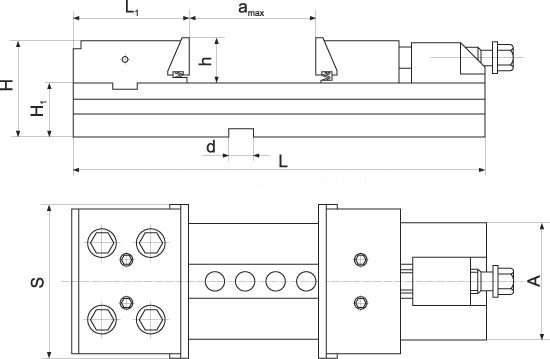

⚙️ Спецификация:

• S: 125 мм
• amax: 150 мм
• h: 40 мм
• H1: 40±0,01 мм
• В: 78 мм
• А: 95 мм
• L1: 78 мм
• L2: 103 мм
• Д: 345 мм
• d: 16 мм
• Вес: 12,7 кг

Внимание! Иллюстративные фотографии.

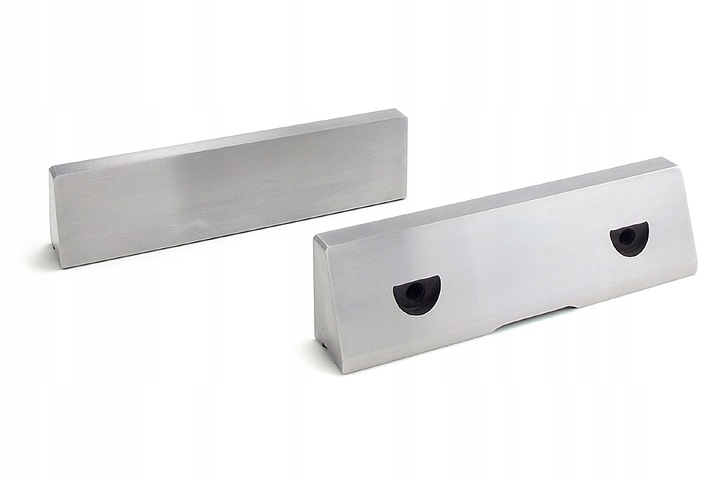

⚙️ Челюсти

• FPZB прецизионные тиски имеют плавающие губки, которые во время зажима тянут объект вниз к земле.
• Перед началом работы ослабьте губки на винтах сзади на пол-оборота. Это позволит губкам работать правильно. В стандартный комплект входят гладкие губки.
• Кулачки DARMET совместимы с тисками GERARDI.

Мы предлагаем челюсти:

✔️ рифленый,

✔️ со степенью,

✔️ призма.

⚙️ Подвижная челюсть:

• Держатель (так называемое копыто) отвечает за фиксацию подвижной челюсти в определенном положении.
• Исходное положение челюсти задается с помощью шар в гипсе, который должен попасть в «дырку» в станине тисков. Затягиваем винт с внутренним шестигранником в держателе, который фиксирует шар.
• Затем губка прижимается к предмету, затягивая ходовой винт торцовым ключом.

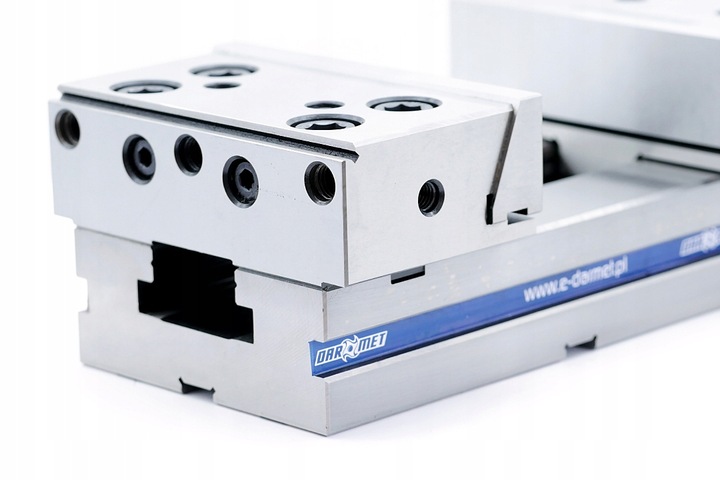

⚙️ Фиксированная челюсть:

• Неподвижная челюсть крепится к корпусу с помощью 4 винтов.
• Возможность поворота челюсти на 180 градусов .
• Верхняя ступенька высотой 5 мм позволяет монтировать низкие детали.

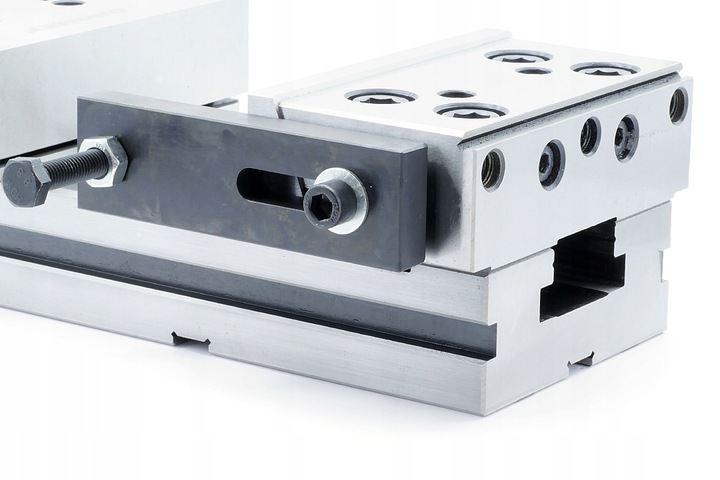

• Боковое резьбовое отверстие служит для крепления бампера , что полезно для серийной обработки.

⚙️ Параметры точности:

Высокая точность исполнения позволяет использовать пороки в команде. Максимальное базовое отклонение ±0,01/100 мм.

⚙️ Оборудование:

Подбор камней для приборов и рабочих столов:

Тиски прецизионные Мы продаем ФПЗБ уже почти 20 лет. Пожалуйста, не путайте другие «заменители» с тисками DARMET, которые продаются в одинаковых коробках.
