ЛЕГЕНДАРНИЙ ПІДСИЛЮВАЧ PLESSEY SL560 2-300 МГц
- Время доставки: 7-10 дней
- Состояние товара: Б/У
- Доступное количество: 45
Приобретая «ЛЕГЕНДАРНИЙ ПІДСИЛЮВАЧ PLESSEY SL560 2-300 МГц», вы можете быть уверены, что данный товар из каталога «Усилители» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
Предлагаю Вам интегральный усилитель фирмы Plessey типа SL560.
Это усилитель, адаптированный для использования в военной технике в диапазоне частот 10-220МГц (но у меня корректно работает в диапазоне 2-300МГц).
Поскольку компания Plessey очень заботилась о качестве своей продукции, она использовала, среди прочего: в космической программе АПОЛЛОН.
Интегральная схема имеет фантастические параметры:
- полоса максимум 300 МГц
- коэффициент шума ниже 2 дБ
- Источник питания 2–15 В
- возможность работы с входным и выходным сопротивлением 50 Ом
- усиление 35 дБ
- усиление неравномерности +/- 1,5 дБ
- рабочая температура от -55°С до +125°С
ВНИМАНИЕ: Для работы в 50-омном приложении мне нужны три внешних элемента!!! Это 3 конденсатора по 10нФ.
Можно создать 3-каскадный усилитель с коэффициентом усиления 65 дБ, используя 3 микросхемы и 8 конденсаторов, причем 3 конденсатора служат для блокировки источника питания.
Также планируется работа с напряжением питания +2В и током питания 3мА, при этом коэффициент усиления составит 13дБ.
Макс. выходная мощность системы около 8 мВт.
Описываемый усилитель прекрасно подходит для использования в оборудовании радиосвязи благодаря высокому IP-фактору.
Он также хорошо работает в качестве предусилителя для цифровых частотомеров и другого измерительного оборудования.

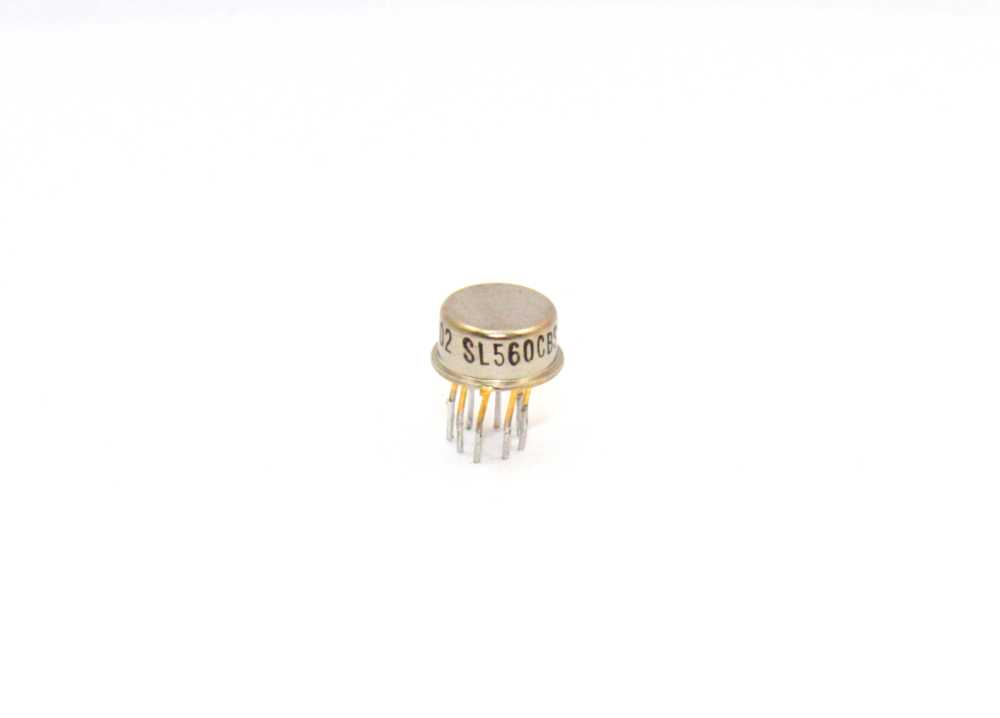

Вы делаете ставку на оригинальную систему Plessey SL560C в металлическом корпусе, одобренную военными.
Система была отпаяна от новой платы.
Разумеется, я предоставляю гарантию при запуске.
Полный технический паспорт Plessey с приложениями, всеми техническими данными и даже чертежом печатной платы можно найти ЗДЕСЬ (введите SL560 Plessey).
ПРИМЕЧАНИЕ. Другие системы Plessey доступны на других аукционах.
