Модуль ЖК-дисплея 1,54 дюйма, IPS 240 x 240, сенсорный

Модуль ЖК-дисплея диагональю 1,54 дюйма с IPS-матрицей и емкостной сенсорной панелью, обеспечивающий разрешение 240х240 пикселей и 262 000 цветов. Благодаря использованию драйверов ST7789S (экран) и CST816D (сенсор), поддерживаемых SPI и I2C соответственно, для работы модуля требуется небольшое количество контактов. Его компактный размер и высокая универсальность позволяют ему идеально работать с такими платформами, как Raspberry Pi, Arduino, ESP32 или STM32.

Наиболее важные функции

Разрешение 240x240 пикселей, 262 тыс. цветов и матрица IPS, обеспечивающая четкое изображение.
Емкостная сенсорная панель с высоким светопропусканием и быстрым откликом.
Встроенный экранный драйвер ST7789S (SPI) и сенсорный драйвер CST816D (I2C).
Встроенный преобразователь напряжения, обеспечивающий питание от систем 3,3 В и 5 В.
Два варианта подключения: стандартный 12-контактный разъем или универсальная 18-контактная розетка FPC.

Власть и контроль

Модуль оснащен встроенным транслятором логических уровней. Это позволяет полностью безопасно и напрямую подключать модуль к микроконтроллерам, работающим как с напряжением 3,3В, так и с напряжением 5В, без необходимости использования внешних преобразователей.

Для управления экраном используется 4-проводной интерфейс SPI, а сама сенсорная панель управляется через интерфейс I2C. В комплекте и самой плате предусмотрено два варианта подключения: выделенный разъем для 12PIN кабелей или плоская 18PIN лента FPC.

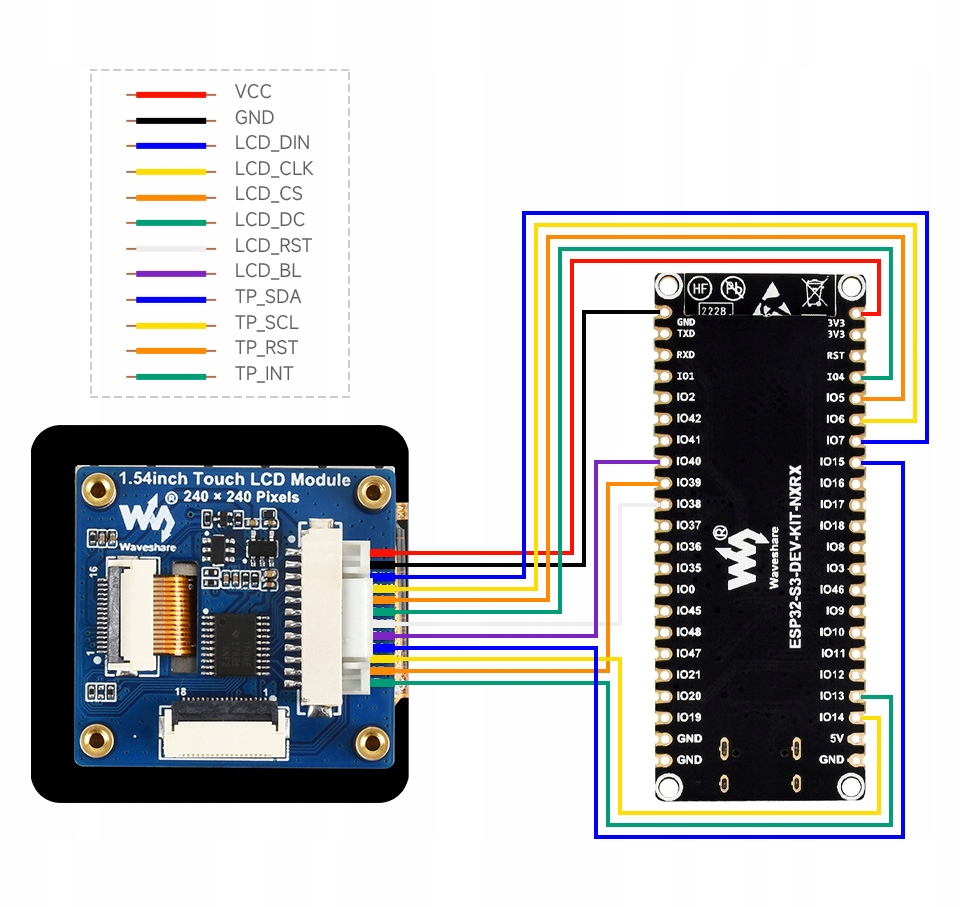

Примеры подключения

Экран универсален и работает со многими популярными платформами разработки. Ниже приведены практические примеры подключения микроконтроллеров семейства ESP32 с помощью кабелей, входящих в комплект.
