ЖК -дисплей 10 x 20 освещенных символов 2010

Код: 13452055400
Как заказать
429 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №9015441
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: Б/У
  • Доступное количество: 28

Оплачивая «ЖК-дисплей 10 х 20 символов, с подсветкой, 2010 г.», вы можете быть уверены, что данное изделие из каталога «Дисплеи» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

Альфанумерный дисплей LCD 10 x 20 символов

optrex pwb639a-vo или hitachi lm514 dec-32vo

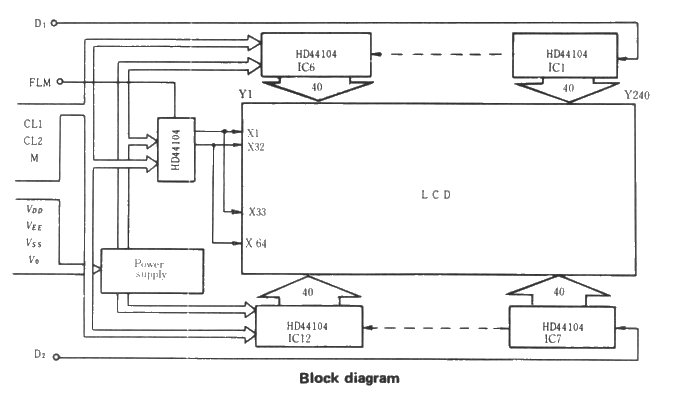

встроенные драйверы: 7 × hd44104

Используется - демонтируется из много -функциональной телефонной камеры

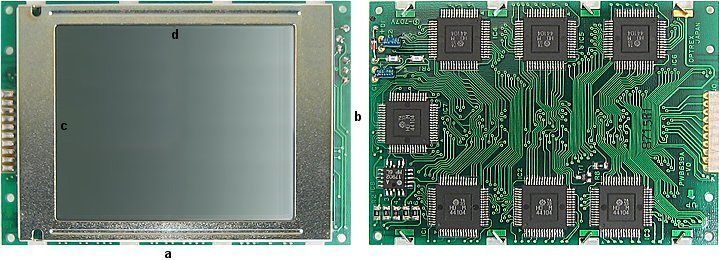

a = 110 мм b = 78 мм c = 61 мм d = 74 мм

Примечание. Чтобы использовать ссылки, относящиеся к дополнительной информации, скопируйте их и вставьте в отдельное окно браузера

С помощью пользователей Интернета можно было определить (если вы знаете что -то больше Дополнительный контроллер HD44780 (эта информация не подтверждена VANIA)

2), чтобы выработать управление этим дисплеем, может быть полезен DataShip системы, аналогичной HD44104, а именно систему HD66100 (система HD66100 (HD44104, а именно система HD66100 (HD44104, а именно система HD66100 ( особенно на странице 14 и 15, потому что выходы универсальны для всей серии, и разница в конце, это четыре, вероятно, означает другое напряжение или какой -то другой параметр, скорее физический, чем другая реализация)

Таблица данных можно найти здесь: pacificdisplay.com/ics_app%20notes/hitachi/hd66100f.pdf

3) Michał Gonera разработал описание и программу на AVR Attiny2313, включающий контроль этого дисплея P> 4) Alexander также немного обогатил наши знания:

Hardwareluxx .de/Community/F141/Serielles-lcd-ansteuern-hitachi-lm200-72514-print.html

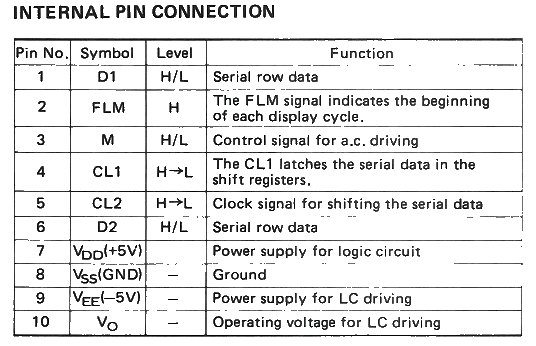

  • Печание:
  • 1. -Д1- СЕРИЯ ДАННЫХ РАЗ СКОРОСТИ ДАННЫХ ВАШИХ ПОЛЕДУЮЩИЙ ЖК-дисплеев
  • 2. -Flm- указывает на начало каждого цикла отображения
  • 3. -M- контрольный сигнал для a.c riving
  • 4. -Cl1- Отикует данные в регистрах смены
  • 5. -Cl2- Таккорный сигнал для сдвига последовательных данных
  • 6. -D2- СЕРИЯ ДАННЫХ РАЗ КРЕСЬ для нижней половины ЖК-дисплея
  • 7. -Vdd (+5V)- источник питания для логической схемы
  • 8. -VSS (GND)- Ground
  • 9. -Вей (-5V)-сила для L.C. Вождение
  • 10. -Во-оплодотворение напряжения для ЖК-вождения
  • (подключитесь к среднему свинцу потенциометра, чтобы настроить контраст)

5) через отправил несколько комментариев и множество материалов об этом дисплее и, как правило, касается темы

Несколько комментариев к описанию отображения с него:

Точка 1) «Для управления этим дисплеем вам нужен дополнительный HD44780»

Скорее HD61830 или LC7981. Это действительно графический дисплей без контроллера. HD44780 не имеет возможности подключиться

к HD44780 может быть подключено как расширение HD44100 (вероятно, также HD44104) только в качестве сегмента драйверов. HD44780 всегда работает как обычное дело

На приведенном выше дисплеи часть HD44104 работает как общий драйвер, а некоторые в качестве сегмента драйвера (в зависимости от Pinu FCS)

Я даю PDF HD44100, потому что в точке 2 есть PDF для HD66100 (он может работать только в качестве сегмента драйверов):

jaapsch.net/psion/pdffiles/hd44100_datasheet.pdf

dataheet4u.com/datasheet-pdf/etc/hd44100r/pdf.php?id=81280

до HD44104 Я никогда не нашел спецификацию (давным -давно у меня был большой дисплей с этими системами)

В Интернете вы можете найти еще одну помощь в работе темы, такие как лозунги:

Жидкокристаллический дисплей Hitachi Dot Matrix

Ссылка: https://www.gogle.pl/url?sa=t&rct=j&q=&esrc=s&source=web&cd=16&cad=rja&uact=8&ved=0ahukewjv8utd2vzxahvcj5okyqaaa8qfghxma8&urlamiformaTgAtgAtgAtgAtgAtgAtgAtgAtgAtgAtgAtgAtgAtgAtgAtGATGATSMATRFIMPMATSMATSFIMMATGATGATGATSFIMMATGATSFIMMATGATGATGATSMATRFIMMATGATSFIMMATRFIMMATGATSFIMMATGATSFIMMATRFIMMATG Art .de%2fcomponents %2fhitachi%2f_databooks%2fce-e573q_hitachi_dot_matrix_liquid_crystal_display.pdf & usg = aovvaw0mmyn5t1lbywhkx_ult

Драйвер контроллера Hitachi LCD LSI Книга данных

Ссылка: mathieu.benoit.free.fr/cross/data_sheets/lcd_db.pdf

В жидком кристаллическом дисплее Hitachi Matrix дисплей LM200, содержащий только HD44104

кажется наиболее похожим на этот дисплей, различия - это количество столбцов и строк. Пинота соглашается
