LCD 7,0" резистивний RS485, динамік DWIN HMI

Код: 14256422215
Как заказать
3975 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №42901730
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 4

Заказывая «LCD 7,0" резистивний RS485, динамік DWIN HMI», вы можете быть уверены, что данное изделие из каталога «Дисплеи» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

Универсальный модуль HMI с дисплеем 7,0 дюйма и резистивной сенсорной панелью, корпусом, динамиком и RS485.

Особенности DMG80480T070_15WTR:

  • На базе T5L1 с DGUS II
  • Встроенный динамик, датчик яркости, светодиод
  • Корпус IP65
  • Резистивный сенсорный экран
  • Интерфейсы RS232 и RS485
  • Интеллектуальный дисплей ЧМИ для промышленного применения
  • Поддержка Modbus, возможна связь с контроллерами ПЛК
    • >

Принцип работы дисплеев DWIN HMI



Внешний вид пользовательского интерфейса и принципы его работы мы проектируем с помощью специального приложения DGUS TOOL. Мы можем загружать готовую графику, создавать кнопки, диаграммы, поля для ввода данных и т.д. затем переносим скомпилированные файлы на карту памяти SD, с которой они копируются в память дисплея.

Работа микроконтроллера заключается в отправке и получении заранее определенных кадров данных через интерфейс UART.

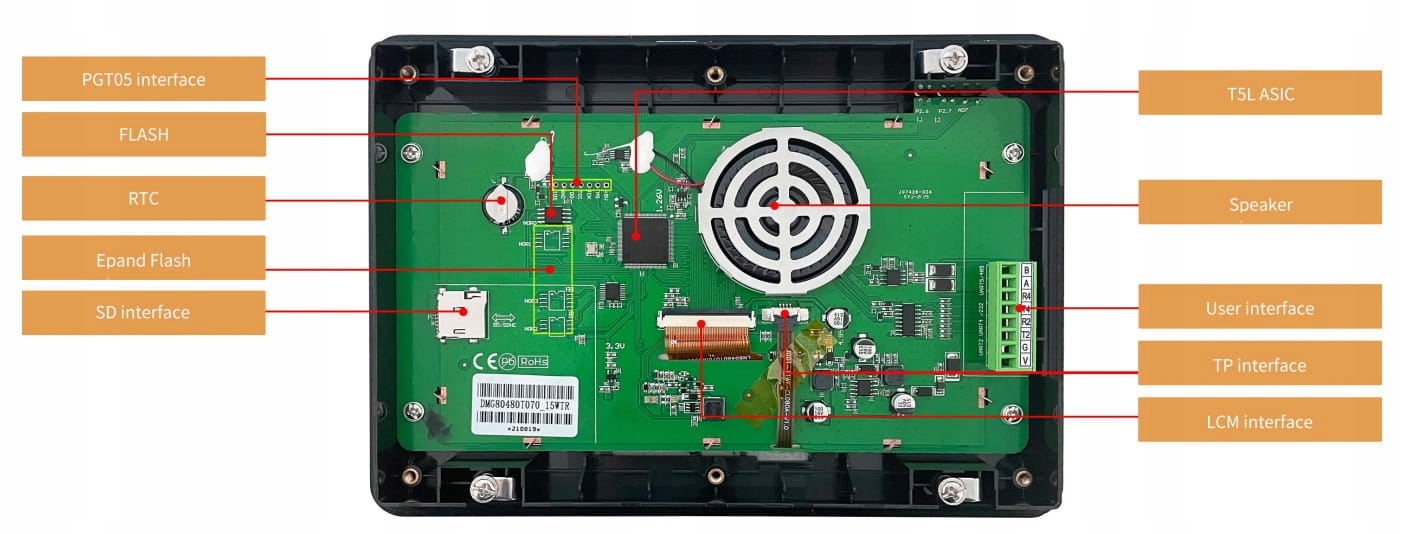

Спецификация DMG80480T050_A5WTC

Интерфейс:

  • Скорость передачи данных: 3150–3225600 бит/с, тип. 115200 бит/с.
  • Выходное напряжение: Выход 1, Iout = -13,2 В. Выход 0, Iout = 13,2 В.
  • Входное напряжение (RXD): Вход 1, Iin = -13,2 В. Вход 0, Iin = 13,2 В
  • Рабочий режим: UART2: N81,RS232UART4: N81,RS232UART5: RS485
  • Пользовательские разъемы: - 8-контактный, 3,81 мм, скорость: 12 Кбайт/с- Место для пайки золотого контакта полоса
  • Флэш-памяти. Память: 16 МБ без флэш-памяти для графики, шрифтов и аудиофайлов. Количество записей: более 100 000.
  • Динамик: мощность 2 Вт.
  • Интерфейс SD-карты: FAT32, скорость загрузки данных: 4 МБ/с.
  • Интерфейс PGT05: для обновления ядра DGUS
  • Датчик яркости
  • Светодиод

 Дисплей:

  • Количество цветов: 16,7M(16777216)
  • ЖК-дисплей типа TN, TFT LCD
  • Углы обзора: 70°/70°/50°/70° ( L/R/U/D)
  • Область дисплея 154,20 мм (Ш) × 85,88 мм (В)
  • Разрешение 800x480
  • Светодиодная подсветка
  • Яркость:  230 нит

Сенсорная панель:

  • Тип: RTP (резистивнаясенсорная панель)
  • Структура: пленка ITO + стекло ITO
  • Сенсорный режим: поддерживает касание и смахивание< /li>
  • Твердость поверхности: 3H.
  • Светопропускание: более 80 %.

Мощность:

  • Напряжение питания: 7~36 В постоянного тока.
  • Потребление тока с включенной подсветкой: VCC = +12 В, 300 мА.
  • Потребление тока с подсветкой. выключена подсветка: VCC = +12 В, 150 мА

Управление отображением

В комплект входит:

  • DMG80480T070_15WTR ЖК-дисплей 7,0 дюйма, резистивная сенсорная панель 800 x 480, корпус, RS485, динамик
