Набор для передачи LAN + PoE с использованием двух кабелей ATTE ETH10-2wire-SET — 10 Мбит/с, до 1000 м

Набор для передачи данных LAN + PoE по 2 кабелям 10 Мбит/с на расстояние до 1000 м

ETH10-2wire-SET — это набор активных преобразователей для передачи данных из сети Ethernet и питания PoE по 2 проводам, например, одной паре витой пары UTP. Устройства позволяют устанавливать камеры или другие IP PoE-устройства в местах, где замена имеющейся проводки невозможна или нерентабельна.

Модуль ETH10-2wire-TX питается от любого коммутатора PoE (порт RJ45), а затем по 2 проводам обеспечивает двустороннюю сетевую связь и питание модуля ETH10-2wire-RX с камерой PoE. Опционально устройства могут питаться от винтовых разъемов POWER. Максимальная длина кабелей в двухпроводной трассе — 1000 м.

Максимальное расстояние передачи данных и питания PoE зависит от типа, длины и сечения используемых кабелей. Наличие других проводов в кабельной трассе и дополнительных промежуточных соединений существенно влияет на стабильность передачи. Наилучшие параметры и наибольшую дальность передачи можно получить, используя 2 одиночных витых кабеля, например, одну пару витой пары UTP.

Камеру или другой приемник PoE можно подключить к порту RJ45 ETH10. -2wire-RX модуль в конце линии. Если вы подключаете приемник к другому коммутатору или сетевой карте без поддержки PoE, обязательно отключите питание PoE, установив соответствующую перемычку на приемнике ETH10-2wire-RX.

В зависимости от выбранного режима работы. Режим преобразователей, электропитание к ним и устройств, подключенных к ним, могут быть реализованы несколькими способами. Питание по PoE или от внешнего источника питания. Как от передатчика ETH10-2wire-TX, так и от приемника ETH10-2wire-RX. Расширенная настройка различных режимов работы, реализованная с помощью перемычек, подробно описана в инструкции к устройству.

Корпус из поликарбоната – продуманное решение, обеспечивающее изоляцию и минимально возможные габариты устройства. Небольшой размер дает широкие возможности выбора места установки.

Технические данные:

• Порты LAN: 1 порт RJ45 10 Мбит/с
• Разъемы:

  RJ-45

  Винтовая лента – провода 0,32–3,3 мм2 (22–12 AWG)

• Функции порта ETH10-2wire-TX:

  PoE IN (питание от линии PoE): ПАССИВНЫЙ (до 30 Вт), 802.3at (до 30 Вт), 802.3af (до 15). p>

  ПИНЫ PoE: 1,2 (В+/-) 3,6 (В+/-) и/или 4,5 (В+/-) 7,8 (В+/-)

• ETH10 - Функции порта 2wire-RX:

  PoE OUT (питание для приемников PoE): ПАССИВНЫЙ

  ПИНЫ PoE: 4,5 (В+) 7,8 (В-)

• Функции порта ETH10-2wire:

  ДАННЫЕ (2-проводная линия): передача данных и энергии по 2 проводам.

  ПИТАНИЕ (источник питания): альтернативный источник питания. при отсутствии питания PoE (см. конфигурацию перемычек)

• Индикация работы:

  Светодиод порта RJ45 (желтый) — питание есть

  Индикатор порта RJ45 (зеленый) — соединение и передача данных по каналу LAN

  Светодиод 1 (зеленый) — соединение и передача данных по 2-проводному каналу

• Напряжение питания:

  ETH10-2wire-TX:

  Vin PoE = 30...56 В постоянного тока

  Vin POWER = 10...56 В постоянного тока

  ETH10-2wire-RX:

  Vin = 10...56 В постоянного тока

• Выходное напряжение: Vout = Vin
• Регулирование мощности:

  ETH10-2WIRE-RX

  перемычки - согласно таблице конфигурации на этикетке и в инструкции

• Потребляемая мощность: 1,35 Вт (вся дорожка)
• Длина кабеля 2WIRE:

  Максимальное расстояние от ETH10-2wire-TX до ETH10-2wire-RX (разъемы DATA):

  < 1000 м — 2 одиночных провода

• Длина сетевого кабеля:

  < 100 м — расстояние SWITCH PoE до ETH-2WIRE-TX

  < 100 м — расстояние ETH-2WIRE-RX до приёмника PoE

• Защита:

  LAN и данные: защита от перенапряжения

  ПИТАНИЕ: защита от обратной полярности

  PoE IN порт: Номинал защиты от перегрузки 0,6А.

• Конструкция корпуса: Поликарбонат
• Уровень защиты: IP20
• Рабочая температура: -25°C...+65°C
• Размеры:

  ETH10-2WIRE-TX - 51 x 51 x 22 мм

  ETH10-2WIRE-RX - 51 x 51 x 22 мм

• Вес:

  ETH10-2WIRE -TX 0,025 кг

  ETH10-2WIRE-RX 0,025 кг

Разработано и изготовлено в Польше.

Примеры применения

РЕЖИМ 1

Пример конфигурации набора в режиме 1 — приемник без источника питания PoE

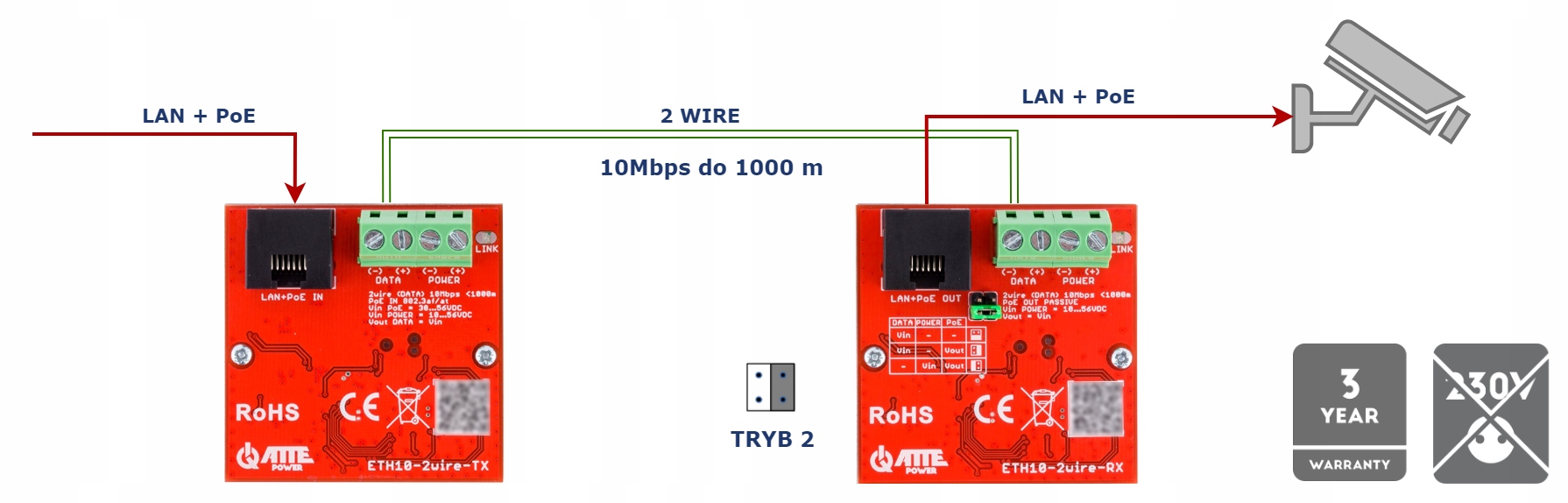

РЕЖИМ 2

Камера питается по PoE через канал 2WIRE. В такой конфигурации следует обратить внимание на падение напряжения на дорожке 2WIRE. Бюджет PoE, подаваемый на камеру, зависит от диаметра проводов и длины используемого кабеля.

РЕЖИМ 2

Пример конфигурации устройства в режиме 2 — питание от источника питания. Питание камеры осуществляется по PoE через канал 2WIRE. В такой конфигурации следует обратить внимание на падение напряжения на дорожке 2WIRE. Бюджет PoE, подаваемый на камеру, зависит от диаметра проводов используемого кабеля. Передатчик и приемник ETH10-2WIRE будут корректно работать в диапазоне напряжения 10–56 В, однако для камеры, подключенной к приемнику, обычно требуется источник питания PoE 44–56 В. Эти факторы следует учитывать при выборе напряжения питания передатчика ETH10-2WIRE-TX.В случае систем рекомендуем использовать источник питания APS-90-550-OF или преобразователь ASUC-100-550-OF. с резервным питанием.

РЕЖИМ 3

Пример конфигурации комплекта в режиме 3 – локальное питание на камере. Питание камеры осуществляется по PoE напрямую от приемника ETH10-2WIRE-RX. Приемник ETH10-2WIRE-RX будет корректно работать в диапазоне напряжения постоянного тока 10–56 В, однако для камеры, подключенной к приемнику, обычно требуется источник питания PoE 44–56 В. Эти факторы следует учитывать при выборе напряжения питания приемника ETH10-2WIRE-RX. Передатчик ETH10-2WIRE-TX может работать с любым стандартом PoE в этой конфигурации.

РЕЖИМ 3

Пример конфигурации устройства в режиме 3. Питание камеры осуществляется по PoE непосредственно от приемника ETH10-2WIRE-RX. Приемник ETH10-2WIRE-RX будет корректно работать в диапазоне напряжений 10–56 В, однако для камеры, подключенной к приемнику, обычно требуется источник питания PoE 44–56 В. Эти факторы следует учитывать при выборе напряжения питания приемника ETH10-2WIRE-RX. В этой конфигурации передатчик ETH10-2WIRE-TX может работать с напряжением постоянного тока 10–56 В, подаваемым на разъем POWER.
