Лабораторный источник питания TPR3005-2D Long Wei

TPR3005-2D — лабораторный блок питания производства Long Wei. 30В 5А 300Вт — тройной лабораторный блок питания, то есть с 3 выходами напряжения. Два выходных канала SLAVE(1) и MASTER(2) источника питания TPR3005-2D независимы. Они обеспечивают плавную регулировку напряжения от 0 до 30В при силе тока до 5А. Регулирование напряжения и тока в этих выходных каналах независимое, т.е. в первом канале мы можем установить значение выходного напряжения 5,2В, а во втором канале - 30,0В. Максимальный выход по току блока питания TPR3005-2D по каналам 1 и 2 составляет 5А во всем диапазоне выходных напряжений. В лабораторном блоке питания TPR-3005-2D возможно подключение выходов 1 и 2 параллельно или последовательно с целью повышения выхода по току или расширения диапазона выходного напряжения.

Параллельное соединение выводов 1 и 2 блока питания TPR-3005-2D добавляет ему выходной ток, что на практике дает нам 10А максимального выходного тока (5А с канала 1 + 5А с канала 2). В случае последовательного соединения СН1 и СН2 выход по току остается на том же уровне, т.е. 5А, при этом значения напряжений с обоих каналов суммируются и мы получаем блок питания с регулируемым выходным напряжением от 0В до 64В. Третий вариант подключения независимых выходов блока питания TPR-3005-2D заключается в получении симметричного напряжения: выходная клемма (-) 1 подключается к выходной розетке (+) 2: это соединение создает цепь заземления. В канале 1 у нас есть свободная клемма (+) и имеется выход регулируемого положительного напряжения от 0 до 30В. Во 2 канале у нас есть свободная клемма (-) и есть выход отрицательного напряжения, которое аналогичным образом можно регулировать в диапазоне от 0В до 60В. Используется двойное симметричное напряжение мин. в аналоговой технологии для питания операционных усилителей и усилителей мощности. Третий вывод блока питания (3) ТПР-3005-2Д, нерегулируемый, с постоянным напряжением 5В и выходом по току до 5А. Его можно использовать для многих электронных устройств и модулей. Конструкция блока питания ТПР-3005-2Д построена на основе трансформатора, что обеспечивает его более стабильную и безотказную работу по сравнению с конструкциями на основе импульсного преобразователя. Блок питания TPR-3005-2D оснащен четырьмя семисегментными светодиодными индикаторами красного цвета.

Блок питания оснащен четырьмя семисегментными светодиодными индикаторами красного цвета. Отображаемые на них значения хорошо видны при любых условиях освещения. НАПРЯЖЕНИЕ – это вольтметр, измеряющий напряжение, которое установлено на выходных зажимах заданного выходного канала лабораторного блока питания. ТОК - это амперметр. Амперметр измеряет ток, текущий от источника питания.

Значение выходного напряжения регулируется с помощью многооборотных потенциометров. Выходные каналы (1) и (2) имеют отдельные потенциометры регулировки. Выходное напряжение можно плавно регулировать от 0 В до 30 В. Разрешение встроенного вольтметра позволяет устанавливать выходное напряжение с точностью до 0,1 В. Этого значения вполне достаточно для любительского, сервисного, мастерского и лабораторного применения (в большинстве случаев). Опционально, используя внешний вольтметр, подключенный параллельно к выходу лабораторного источника питания, мы можем точно управлять потенциометрами для дальнейшего повышения разрешения регулирования.

Источник питания TPR3005-2D может работать в двух режимах:

Резюме. т. е. постоянное напряжение - стабилизация выходного напряжения. На передней панели горит зеленый светодиод. На практике это означает, что источник питания стабилизирует заданное значение, т.е. если мы установим на выходе 12,0В, независимо от приемника (нагрузки) он будет потреблять ток 0,6А или 3,4А, заданное значение напряжения останется неизменным. (стабилизированный). Только после превышения максимальной допустимой силы тока в 5,0А напряжение начнет падать. По закону Ома - величина протекающего тока вынуждает нагрузку.

К.С. т.е. Constant Current - стабилизация выходного тока. На передней панели загорится зеленый красный индикатор. На практике это означает, что блок питания стабилизирует заданное значение тока и не позволяет ему превысить это значение. Этот режим используется реже. Например: если мы установим верхнее значение тока на 4,5 А (ограничение) с помощью потенциометра тока, это значение не будет превышено на выходе. Конечно, если нагрузка, подключенная к выходу лабораторного источника питания, заставит протекать меньший ток, источник питания переключится.

технические данные:

• тройной лабораторный источник питания постоянного тока.
• модель: TPR3005-2D
• производитель: Long Wei
• блок питания с тремя выходами:

  (1) независимый выходной канал SLAVE

  (2) независимый выходной канал MASTER

  (3) независимый выходной канал 5В/3А

• плавная регулировка значения выходного напряжения в каналах (1) и (2)
• регулировка выходного напряжения: < б>0-30,0В
• плавная регулировка значения выходного тока в каналах (1) и (2)
• регулировка выходного тока: 0-5,0 А

• потенциометры регулировки напряжения и колодок для каналов (1) и (2)
• работа в режиме C.V. (Постоянное напряжение - стабилизация выходного напряжения) в каналах (1) и (2)
• работа в режиме постоянного тока. (Постоянный ток - стабилизация выходного тока) в каналах (1) и (2)
• линейный источник питания на трансформаторе
• вольтметр: светодиодный дисплей с разрешением 0,1А в каналах (1) и (2)
• амперметр: светодиодный дисплей с разрешением 0,01А в каналах (1) и (2)
• одновременное считывание напряжение и ток, протекающие на выходе в каналах (1) и (2)

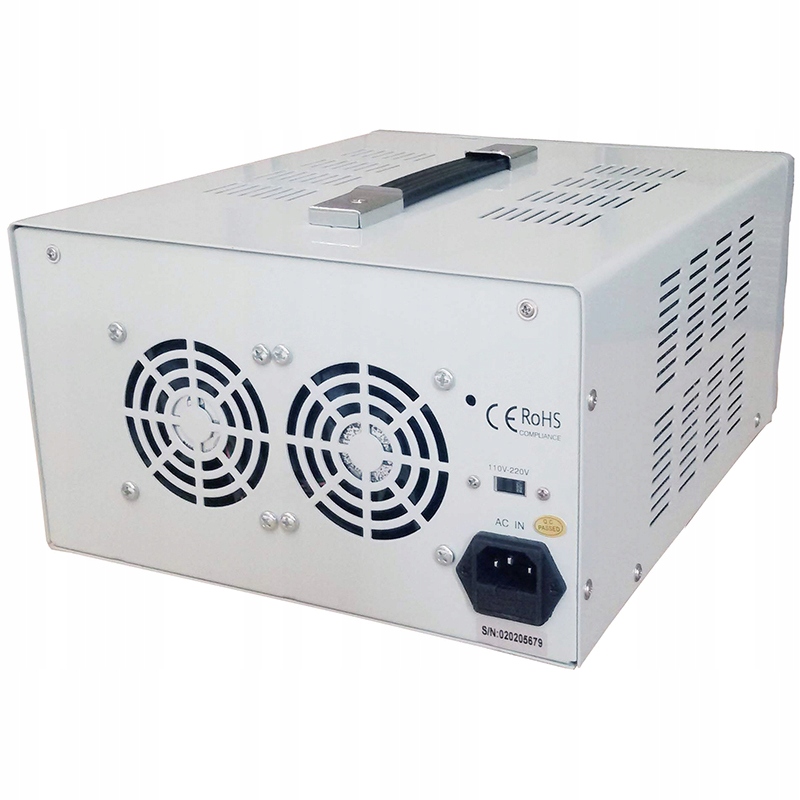

• активное охлаждение - охладитель х 2 шт.

  принудительная непрерывная циркуляция воздуха

• кнопка для настройки внутреннего соединения выходов (1) и (2)
• возможность объединения выходных каналов (1) и (2):

• независимый: настраиваем параметры независимо

  Последовательное соединение: регулируемое напряжение от 0 до 60В выход по току до 5А

  Параллельное соединение: регулируемое напряжение от 0 до 30В, выход по току до 10А

  симметричное подключение регулируемое напряжение от 0 до 30В, ток до 5А в каждом канале. Канал (1) отрицательное напряжение (2) положительное напряжение. Или наоборот, в зависимости от конфигурации выходного подключения.

• рабочая температура: -10°C - 70°C
• влажность: <80%
• точность показаний вольтметра: ± (5%+2 разряда)
• точность показаний амперметра: ± (2%+2 разряда)
• стабилизация:

  Ток эффект:

  CV≤ 1×10-4+ 0,5мВ

  CC≤ 2×10-3+ 6мА

• Влияние нагрузки:

  CV≤ 1×10-4+ 2мВ (выходной ток≤3А); ≤ 1×10-4+ 5мВ (выходной ток>3А)

  CC≤ 2×10-3+ 6мА

  Пульсации и шумы:

  CV≤ 0,5 мВ (среднеквадратичное значение) (выходной ток≤3А); ≤1,0 мВ (среднеквадратичное значение) (выходной ток>3А)

  CC≤3mAr.m.s.

• напряжение питания (переключатель)

  220 В переменного тока ±10 %, 50 Гц

  110 В переменного тока.

• размеры: 340 x 260 x 155 мм.
• вес: 10 кг.

В комплект входят:

• Лабораторный блок питания TPR3005-2D LogWei х 1 шт.
• Вилка типа «банан» — кабель «крокодил» х 1 комплект
• кабель питания х 1 шт.
