LA5032 - 32-канальний логічний аналізатор
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 10
Просматривая «LA5032 - 32-канальний логічний аналізатор», вы можете быть уверены, что данный товар из каталога «Осциллографы» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
LA5032 — 32-канальный логический анализатор
Логический анализатор LA5032 имеет 32 цифровых входных канала и два ШИМ-выхода. LA5032 характеризуется очень высокой частотой дискретизации 500M, даже используя все входные каналы одновременно.
Логический анализатор — это прибор, который собирает и отображает цифровой сигнал от тестируемого устройства. В основном он используется для оценки и анализа. В отличие от осциллографа, где у нас разные значения напряжения, логический анализатор распознает только два состояния: логическую единицу и логический ноль.
Установленный уровень опорного напряжения определяет, будет ли логический анализатор считывать данный сигнал как «0». - низкое состояние или «1» - высокое состояние. Форма сигнала анализатора состоит из сигналов 1 и 0. По сравнению с осциллографом при тестировании и измерении в цифровых системах, таких как MCU, ARM, FPGA и DSP, логический анализатор может обеспечить более высокую точность, гораздо больше данных и меньше сложный метод. Кроме того, встроенные декодеры наиболее популярных протоколов передачи еще больше упрощают последующий анализ.
Например: если сигнал логического анализатора дискретизируется с частотой 1 МГц, а опорное напряжение установлено на 1,5 В. Сигнал выше 1,5 В будет высоким (логическая 1), а сигнал ниже 1,5 В будет низким (логический 0). Таким образом мы получаем точки выборки, а затем можем объединить все эти точки (логическую 1 и логический 0), чтобы получить форму сигнала, где пользователь может видеть и анализировать синхронизацию сигнала, логические ошибки и взаимосвязь между собой.
Характеристики:
- портативный и легкий логический анализатор LA5032 с интерфейсом USB.
- Частота дискретизации 500 М с использованием всех 32 входных каналов.
- большая глубина выборки и вспомогательное сжатие
- встроенный ШИМ-генератор
- совместим с интерфейсом USB 2.0/3.0

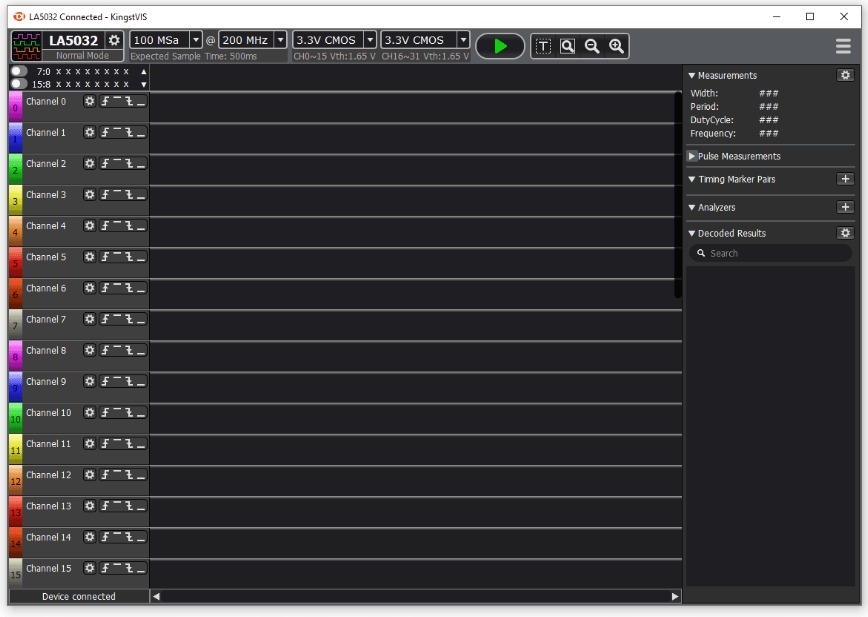

- мощное программное обеспечение Kingst VIS понятно и просто в использовании использование
- поддерживает автоматическое обновление программного обеспечения через Интернет
d
Технические данные:
- логический анализатор LA5032 Логический анализатор Kingst
- Интерфейс связи USB 2.0/3.0 < /li>
- 32 входных канала анализатора
- максимальная выборка 500 МГц
- максимальная выборка при одновременном использовании 32 цифровых каналов на входе : 500 МГц
- максимальная частота сигнала: 80 МГц
- минимальная длительность импульса: 6,25 нс
- размер аппаратной буферной памяти: 4 Гбит
- частота аппаратной выборки: 100 Мвыб/с
- максимальная длина сжатия: 10 Гвыб/с
- регулируемая пороговое напряжение: от -4 В до +4 В.с разрешением регулировки: 0,01 В.
- диапазон входного напряжения: от -50 В до +50 В.
- вход. сопротивление: 220 кОм, 12 пФ
- количество каналов ШИМ: 2
Диапазон частот ШИМ: 0,1 ~ 20 МГц
шаг регулировки Частота ШИМ: 10 нс
Шаг регулировки ширины импульса ШИМ: 5 нс
Выходное напряжение ШИМ: + 3,3 В
Выходное сопротивление ШИМ: 50 Ом
p>
Потребление тока в режиме ожидания: 400 мА
Максимальный рабочий ток: 480 мА
- Поддержка операционных систем программного обеспечения:
▶ Windows XP, Vista, Windows 7/8/10 (32-битная/64-битная версия)
▶ Mac OS X 10.12+
▶ Linux Ubuntu 16.04+

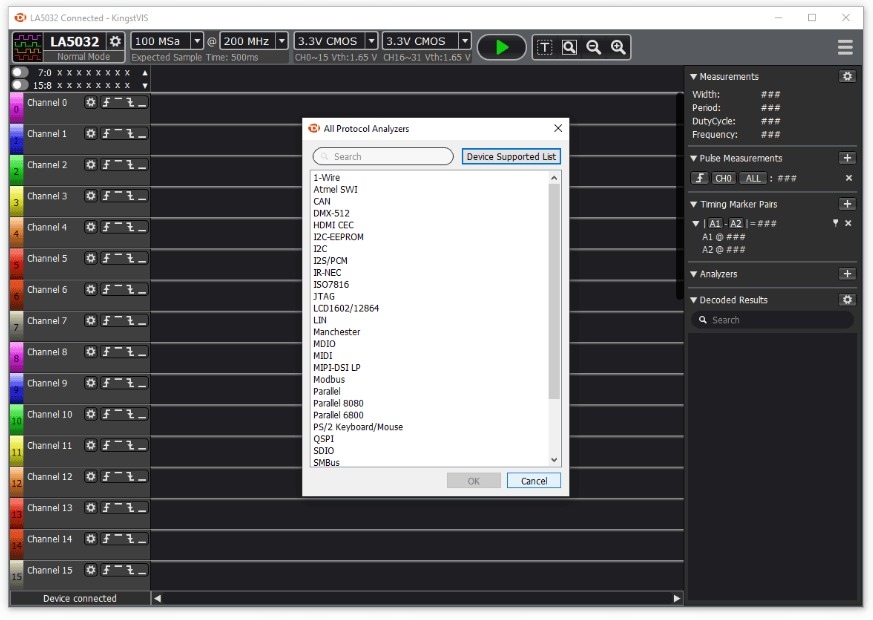

- поддерживаемые (декодированные) стандартные протоколы передачи:
UART/RS-232/485, I2C, SPI, CAN, DMX512, HDMI CEC, I2S/PCM , JTAG,
LIN, Manchester, Modbus, 1-Wire, UNI/O, SDIO, SMBus, USB 1.1, PS/2, NEC InfraRed, параллельный и т. д.
- экспорт данных в: *.txt, *.csv, *.bin
- корпус из высококачественного алюминиевого сплава
В комплект входят:
- Логический анализатор LA5032 — 1 шт.
- Компакт-диск с программным обеспечением — 1 шт.
- Кабель USB — 1 шт.
- Захваты для труб — 36 шт. .
- кабель дополнительный 9pin х1шт.
- кабель дополнительный 2pin х1шт.
