L8 Nice TT3 Блок керування маркізою/роллетами

ПУНКТ ПРЕДНАЗНАЧЕН ДЛЯ ВЫСТАВКИ, БЕЗ КРЕПЛЕННЫХ ШТИФТОВ

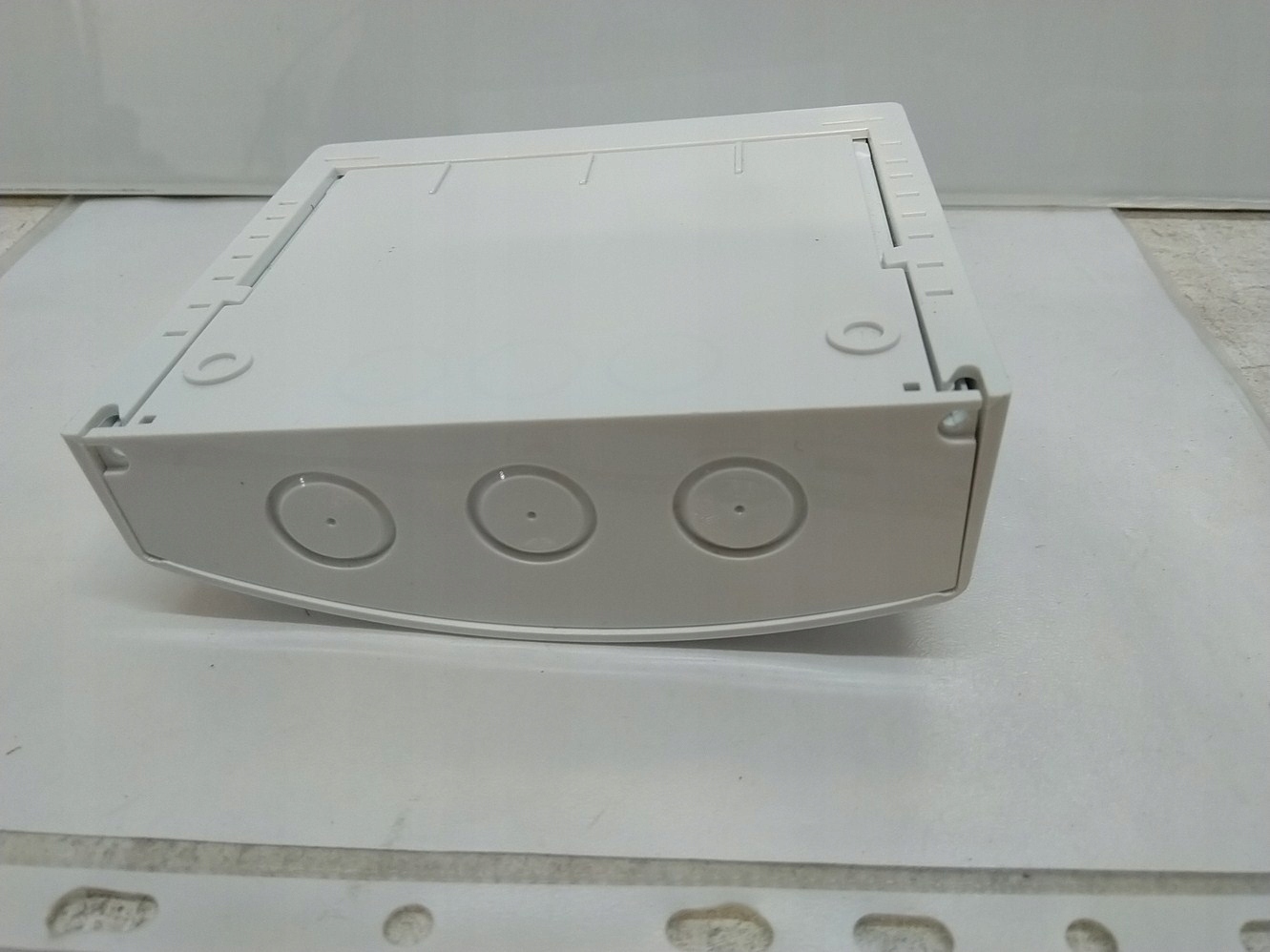

РЕАЛЬНЫЕ ФОТО ПРЕДМЕТА НИЖЕ.

Блок управления ТТ3 обеспечивает управление однофазными асинхронными двигателями сетевого напряжения с подключением типа UP-DOWN COMMUNICATION, применяемыми для автоматизации маркиз, роллет, мансардных окон и т.п.

Блок управления ТТ3 активируется двумя кнопками: одна с увеличением функции, вторая с уменьшением функции или по шине (TTBUS). Опциональные датчики ветра, солнца и дождя могут автоматически управлять блоком управления, когда того требуют климатические условия; регулировка порогов срабатывания «солнце» и «ветер» возможна с помощью двух триммеров, расположенных в блоке управления.

После каждой команды двигатель включается примерно на 2,5 минуты, электрический концевой выключатель в двигателе или в автоматике останавливает движение в нужном положении. К входу «Датчики климата» (клеммы 14-15) можно подключить датчик ветра («Volo») или специальный датчик ветра-солнца («Volo S») или датчик ветра-солнца-дождя («Volo SR»). .

К одному и тому же датчику можно подключить до 5 блоков управления параллельно с соблюдением полярности сигналов (во всех блоках управления клемма 14 должна быть подключена к 14, а клемма 15 к 15).

Технические данные:

• НАПРЯЖЕНИЕ: 230 В, 50/60 Гц.
• МАКСИМАЛЬНАЯ МОЩНОСТЬ ДВИГАТЕЛЯ: 600 Вт.
• НАПРЯЖЕНИЕ СИГНАЛА (ВВЕРХ, ВНИЗ). , ДАТЧИКИ) примерно 24 В.
• РАБОЧАЯ ТЕМПЕРАТУРА -20 ÷ 55°C.
• РАЗМЕРЫ/ВЕС 128,5 x 111,5 x 43,5 мм/340 г.
• СТЕПЕНЬ ЗАЩИТЫ IP 55
li>
• УРОВНИ ДАТЧИКОВ ВЕТРА (АНЕМОМЕТР) 5 ÷ 60 км/ч (с анемометром 0,4 Гц на км/ч)
• УРОВНИ ДАТЧИКОВ СОЛНЦА 5 ÷ 60 Клюкс (с "Volo" S" анемометр) )
• ДЛИНА СИГНАЛЬНЫХ КАБЕЛЕЙ (ВВЕРХ, ВНИЗ, ДАТЧИКИ) максимум 30 м рядом с другими проводами, в противном случае 100 м
