Угловой поплавковый датчик, №: SLA-1078-SS-2A1A

Применяются везде, где необходимо контролировать и регулировать уровень жидкостей (например, воды, масла и т. д.). p>

Датчик имеет поплавок, оснащенный магнитом, который перемещается вертикально по направляющей трубке под действием выталкивающей силы жидкости, вызывая замыкание или размыкание геркона.

Они бывают обычно крепятся на стенке резервуара, поэтому их можно использовать для контроля нижнего или верхнего уровня жидкости. При изменении положения поплавка функция геркона меняется с нормально открытого на нормально закрытый.

Технические данные:

• Макс. напряжение переключения:300 В переменного/постоянного тока.
• Макс. ток переключения: 0,5А
• Макс. коммутируемая мощность: 50 Вт.
• Рабочая температура: -30 ~+125 °C.
• Длина кабеля: 30 см.
• Материал: нержавеющая сталь SUS304

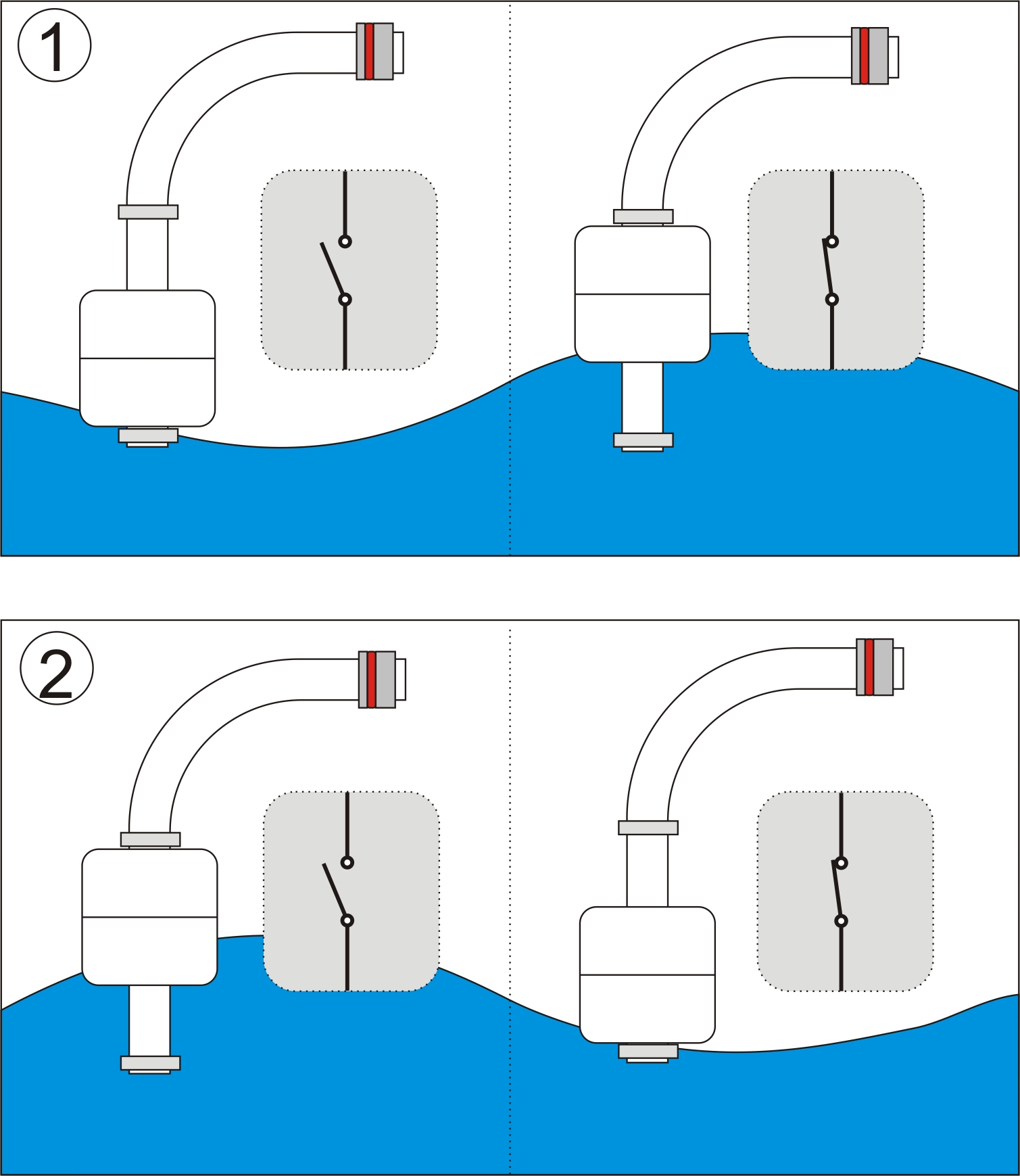

1. Нормально разомкнутый — когда уровень жидкости падает ниже уровня датчика, цепь размыкается

2. Нормально закрытый — когда уровень жидкости падает ниже уровня датчика, цепь включается

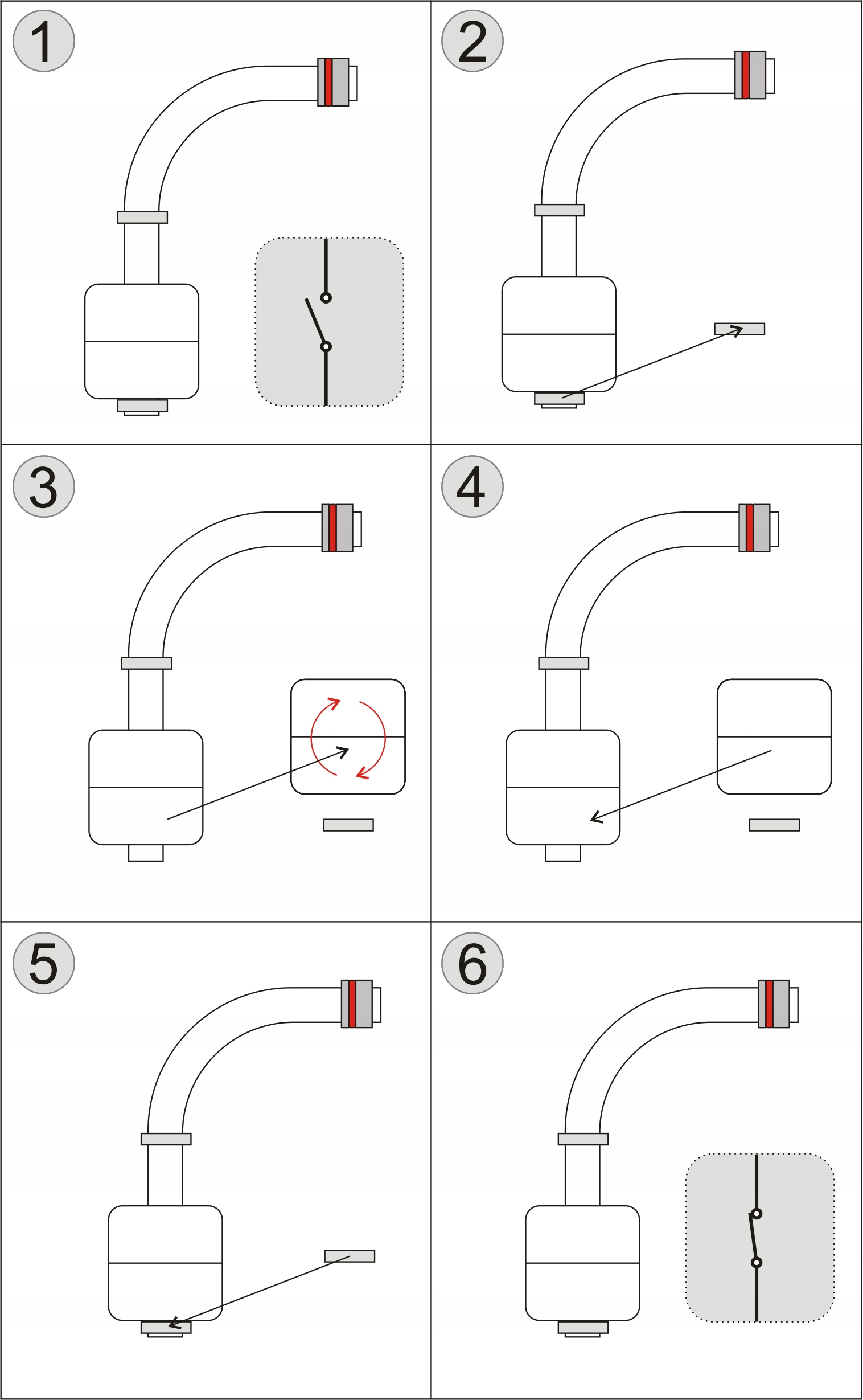

Инструкция по изменению плавающего режима:

1. Поплавок работает в нормально открытом режиме.

2. Снимите штифт, стараясь не позволить поплавку соскользнуть с датчика.

3. Поверните поплавок на 180°.

4. Поместите поплавок на датчик.

5. Установите предохранительный штифт.

6. Поплавок работает в нормально закрытом режиме.

Операцию можно повторить и настроить в соответствии с вашими требованиями.

Пример использования:

1. Автоматическое заполнение бака

2. Сигнализация-предупреждение о переливе бака, перекачке воды выше поплавка, предохранительный клапан.

Преимущества этого решения:

• Безопасное напряжение питания твердотельного реле и поплавка (возможность использования напряжения в диапазоне: от 3 до 24 В постоянного тока),
• Высокая надежность благодаря реле SSR.
• Автоматизация наполнения или опорожнения бака – сигнализация.
• Нет контакта сетевого напряжения с жидкостью в танк
