Корпус металлический 140х190, h=50мм без вентиляционных отверстий, Т42

Примечание: на иллюстрациях показан пример металлического корпуса серии T.

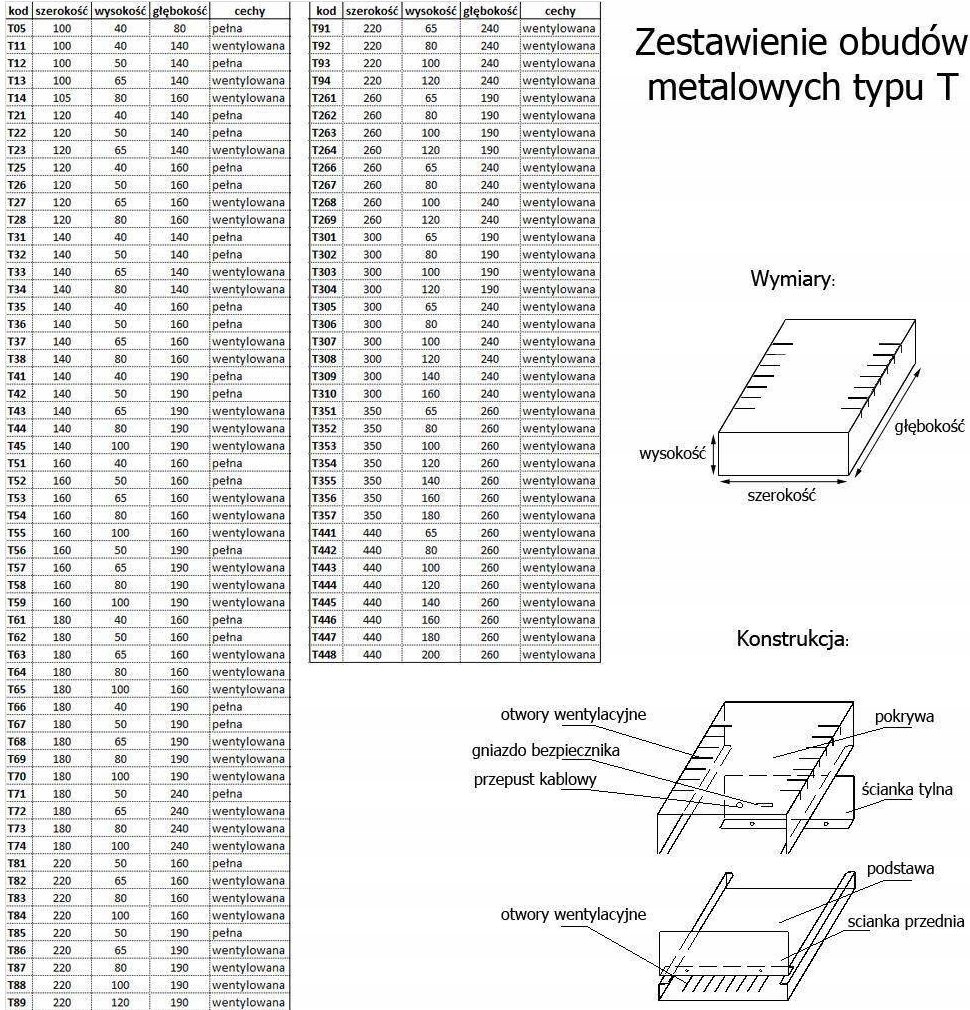

Пожалуйста, проверьте технический чертеж и порядок размеров

Универсальный металлический корпус функционального дизайна, предназначенный для любителей DIY.

• модель Т-42
• размеры 140х50х190мм (ширина х высота х глубина)
• полная конструкция, без вентиляционных отверстий

Элементы конструкции:

• основание - выполнено в виде швеллера с полками на высоте 26 мм для крепления компонентов
• крышка - выполнено в виде швеллера, служащего три стенки корпуса: верхняя и две боковые. Крышка крепится к основанию саморезами снизу так, чтобы винты крепления были незаметны
• передняя и задняя стенки - способ исполнения зависит от высоты корпуса:

  для корпусов высотой 40 и 50 мм: стенки выполнены в виде уголков, прикрепленных к основанию винтами

  для корпусов высотой от 65 до 120 мм: стенки выполнены в виде уголков, прикрепленных к основанию винтами и их верхними краями опираются на выступы в крышке

  для шкафов высотой от 140 до 200 мм: стенки из П-образных профилей крепятся винтами к основанию и крышке

• гнездо предохранителя и кабельный ввод: расположены на задней стенке
• материал: стенки корпуса изготовлены из оцинкованного стального листа с толщиной 0,5÷1 мм.
• боковые стенки и крышка: порошковая покраска в черный матовый цвет (RAL 9005).

В комплект входит гнездо предохранителя, кабельный ввод, ножки.

Примечание: на фото пример металлического корпуса серии Т.

Пожалуйста, проверьте технический чертеж и порядок размеров
