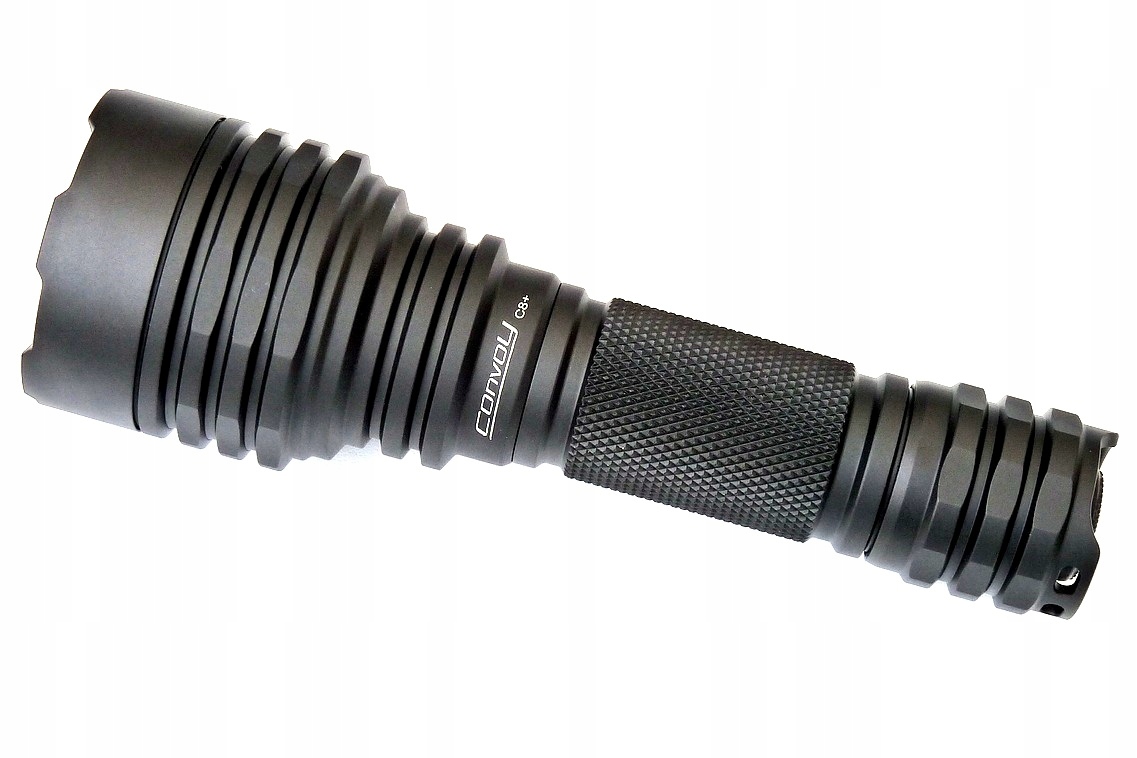

Конвой лелек C8 + прожектор OSRAM 1500lm 500м

Последняя версия фонаря на базе высококачественного корпуса Convoy C8+. Использовался проекционный диод OSRAM KW CSLPM1.TG с цветовой температурой 6500К (холодный белый). Это диод с очень маленькой поверхностью излучения (2 мм2), что в сочетании с отражателем SMO в C8+ делает этот дуэт удобным прожектором с большими возможностями. При благоприятных погодных условиях (хорошая прозрачность воздуха) полезная дальность работы фонаря в 100% режиме достигает 500 метров. Использование расширенной драйверной платформы 3.0 (полевой транзистор на диодной подложке) означает, что мы не испытаем того эффекта, который является проблемой большинства мощных китайских фонарей. В интегральных линейных контроллерах с измерением температуры элемент стабилизации тока (полевой транзистор, системы AMC7135 и т.п.) располагается в непосредственной близости от процессора/измерительного элемента, нагревая его. Это означает, что хотя фонарь еще относительно холодный, мощность ограничена, чтобы не повредить контроллер. В предлагаемом решении привод расположен на подложке MCPCB, откуда он легко передает тепло корпусу фонаря. Фонарь в предложении начнет ограничивать свою мощность только тогда, когда температура корпуса достигнет 60°C (настройка по умолчанию, которая измеряется и калибруется в каждом экземпляре).

Расширенный драйвер 3.0 основан на двух компонентах: стандартная плата драйвера (17/22 мм) и специальная подложка MCPCB, на которой, помимо диода/светодиодов, также находится активатор драйвера в виде MOSFET-транзистора. Такое решение обеспечивает очень хорошее охлаждение всех тепловыделяющих элементов в фонаре и отсутствие эффекта искусственного нагрева платы контроллера токостабилизирующим элементом. Ток питания светодиодов получается не с помощью модулированного сигнала ШИМ, а с помощью регулируемого постоянного тока. Это имеет ряд преимуществ, таких как: использование более высокого КПД светодиода в лм/Вт, питаемого малым постоянным током, более длительный срок службы батареи (мы заряжаем постоянную величину и не утомляем ее большими скачками тока), нечасто звуковой сигнал ШИМ, фонарик не мешает другим работающим устройствам поблизости (например, беспроводным велосипедным счетчикам).

Высококачественное черное анодированное покрытие HA-III

Отражатель СМО, линза с антибликовым покрытием

На стороне контроллера и переключателя установлены толстые позолоченные пружины из фосфористой бронзы с очень низким сопротивлением.

Ниже приведена таблица доступных режимов расширенного драйвера 3.0 для диода OSRAM KW CSLPM1.TG bin 6P и блока питания с аккумулятором Samsung INR18650-35E 3500 мАч

Можно использовать три переключаемые группы режимов (4-режимная EDC, 3-режимная ВЕЛОСИПЕД, 2-режимная ТАКТИЧЕСКАЯ) - каждый режим в ней можно свободно программировать из числа 15 уровней яркости, доступных в процессе программирования.

Настройки режима по умолчанию/заводские в отдельных группах:

EDC: 1%/5%/33%/100%

Велосипед: 7%/45%/100%

Тактический: 8%/100%

Полезные клики:

1 щелчок: переход к следующему режиму в цикле

2 клика: переход к предыдущему режиму в цикле

3 клика: режим стробоскопа с интенсивностью режима, из которого мы его активировали (разные рабочие частоты в зависимости от группы, в которой мы находимся: группа EDC 4Гц, группа циклирования 2Гц, 16Гц в тактической группе - в этой группе интенсивность всегда 100%).

4 нажатия: Точное измерение напряжения под нагрузкой - контроллер сообщает нам о десятой части. V после 3.X. Например, 8 миганий означают 3,8 В; 5 миганий означают напряжение 3,5 В и т. д.

5 кликов: смена группы EDC->Велосипед->Тактический режим

Нажатие конфигурации:

6 кликов: Программирование заданного режима из палитры из 15 доступных уровней яркости.

7 кликов: Отключение/включение память последнего использованного режима

8 кликов: Сброс к заводским настройкам: режимы по умолчанию для всех групп, включая переход в группу EDC и включение памяти.

НОВИНКА:

15 щелчков: Блокировка режима. Эта функция означает, что мы можем использовать только тот режим, из которого мы ее вызвали. Операция ВКЛ/ВЫКЛ. Никакие клики по использованию или настройке не работают. В фоновом режиме работает только тепловая защита и защита по напряжению. Для отключения блокировки выполняем еще 15 нажатий и контроллер возвращается к нормальной работе с поддержкой мультинажатия. Эта функция полезна при работе фонаря, например, на оружии (боится переключения функции из-за сильных ударов) или если мы даем устройство в пользование, например, детям, пожилым людям и т. д.

Мониторинг температуры Эта процедура всегда выполняется в фоновом режиме и отслеживает текущую температуру контроллера. Он основан на внутреннем датчике температуры процессора Attiny25. После достижения порога безопасности (по умолчанию 60 градусов С) контроллер плавно снижает мощность, а затем пытается выровнять заданный режим работы. Если тепло по-прежнему не удаляется эффективно, уменьшите еще раз и придерживайтесь установленного порога безопасности. При остывании лампы (например, обдуве корпуса лампы) номинальные параметры запрограммированного режима возвращаются.

Предупреждение о низком напряжении элемента Начинает работать при включении элемента в данном рабочем режиме напряжение достигает около 2,9В. Происходит «моргание» и понижение на следующий, более низкий уровень из палитры программируемых режимов (достигаем в нем ~2,9В, мигаем и понижение на более низкий).

*/ Автор прошивки в этой версии фонаря - Pyra

Ниже приведены примеры ночных фотографий

ХАРАКТЕРИСТИКИ ТОВАРА:

Корпус: Алюминий с покрытием HA-III, черный

Источник питания: Одна литий-ионная батарея типа 18650 (незащищенные элементы, длина 65 мм). Не входит в комплект (можно приобрести в составе других позиций)

Оптика: отражатель SMO

Защитное стекло: Стекло с антибликовым покрытием

Переключатель: Сильноточный реверсивный переключатель (серийный Omten 1288 заменен на KX1212).

Резина переключателя: Силикон размером 16 мм. , цвет по умолчанию: черный (оранжевый, зеленый, синий или белый по запросу).

Подложка диода MPCCB: Алюминиевая подложка с высокой теплопроводностью, тип DTP (прямая термопрокладка).

Световой поток: 1500 люмен в максимальном режиме (регулировка яркости — различные режимы освещения)

Источник света: OSRAM KW CSLPM1 .TG bin 6P напряжение 65 Цветовая температура 6500К (холодный белый).

Время работы зависит от выбранного режима освещения и емкости ячейки

Размеры: 142 мм (общая длина) x 45 мм (диаметр головки) x 26 мм (диаметр корпуса) x 28 мм (диаметр модуля переключателя).

Вес: 144 г (без ячейка).

Аукцион проводится только за лампу. В комплект входит инструкция по эксплуатации лампы и письменная гарантия сроком на 3 года.

На других аукционах можно купить дополнительные аксессуары, такие как элементы 18650, велосипедные крепления, зарядные устройства.
