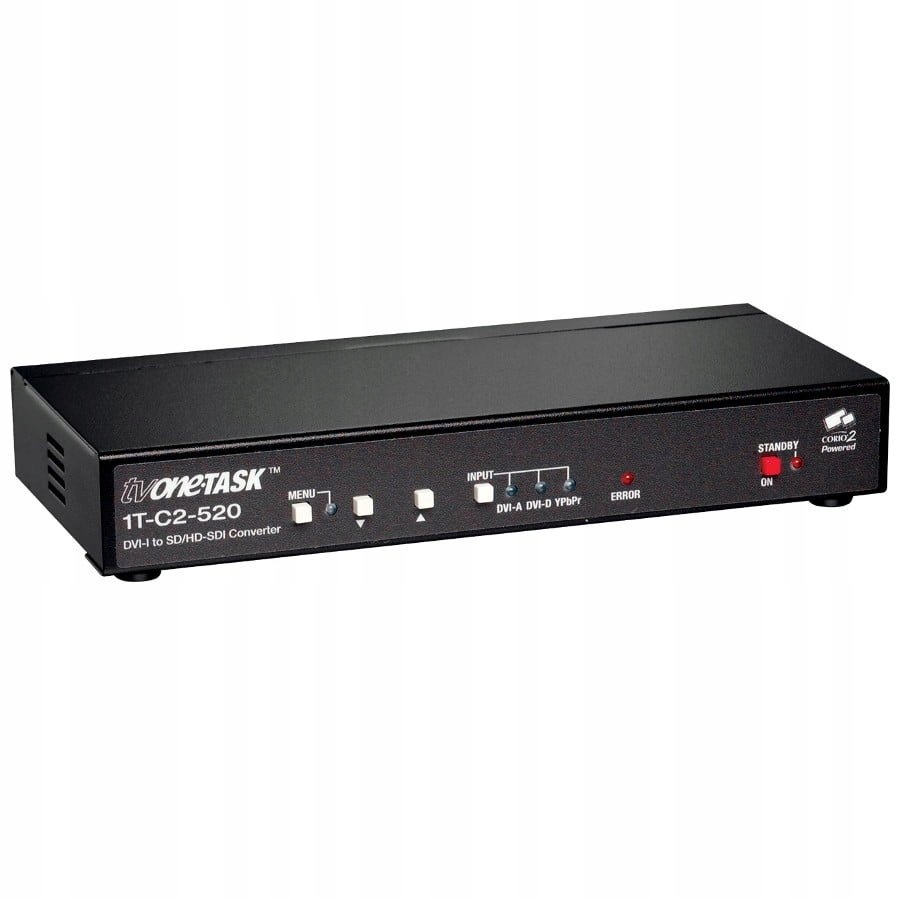

tvONE 1T-C2-520 — преобразователь DVI-D в SDI

• Преобразователь DVI-D 720p или 1080i в HD-SDI,
• Аналоговый YPbPr или RGBHV в SD-SDI,

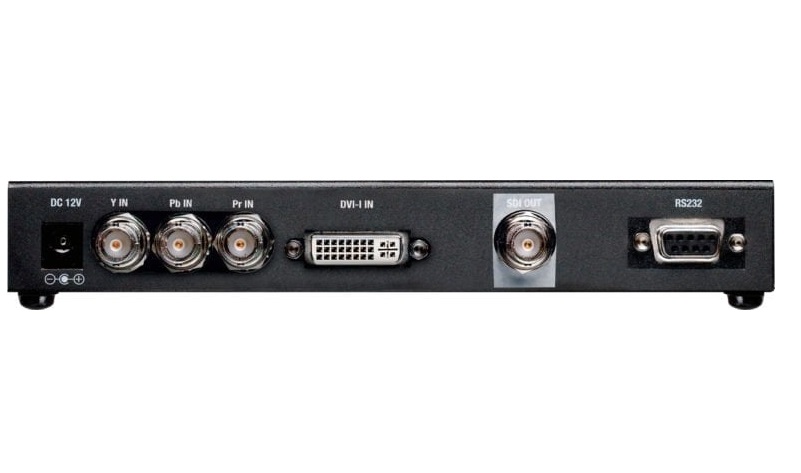

• вход DVI-I, компонентный через 3x BNC,
• выход SMPTE 270M/292M через 1x BNC,
• последовательный интерфейс RS-232.
• Выставочное состояние

1T-C2-520 — это высококачественный преобразователь, преобразующий сигналы HD DVI-D 720p или 1080i в HD-SDI для вещания и профессионального использования. Аналоговый сигнал YPbPr или RGBHV также можно преобразовать в HD-SDI. Дополнительно можно поменять аналоговый стандарт YUV 525i или 625i на SD-SDI. Внутри устройства нет масштабирования, поэтому вертикальное обновление входного сигнала должно соответствовать таблице ниже. 1T-C2-520 можно управлять с помощью кнопок передней панели и меню, отображаемого на экране. Устройство заключено в металлический корпус, дополнительно можно заказать одинарный/двойной комплект для монтажа в стойку.

Особенности:

* полная цифровая поддержка SD-SDI и HD. -SDI,

* последовательный цифровой видеовыход со скоростью до 1,485 Гбит/с,

* выходное разрешение HD-SDI, соответствующее входу DVI,

* 525i/ 625i преобразование YUV в SD-SDI,

* интерфейс RS-232.

Технические характеристики

Видеовход DVI-I:

DVI-D или RGBHV: 1x через разъем DVI-I

Компонентный видеовход:

YUV или YPbPr: 1x через 3x разъема BNC

Видеовыходы SD/HD-SDI:

SMPTE259M 270 Мбит/с, SMPTE292M 1485 Мбит/с: 1x через разъем BNC

Обработка видео: 24 бита, 4:4:4

Выходное разрешение: см. таблицу ниже.

Управление:

Дисплей: меню, отображаемое на экране монитора.

Кнопки передней панели: меню, вверх, вниз

p>

Механическая часть:

Размеры: 30x200x90 мм

Вес: 0,54 кг

Окружающая среда:

Рабочая температура: от 0° до +50°C

Допустимая рабочая влажность: от 10% до 85%

Хранение температура: от -10° до +70°С

Допустимая влажность хранения: от 10% до 85%

Гарантия:

Ограниченная гарантия: 5 лет на детали и работу

Источник питания:

Внешний источник питания: 12 В постоянного тока, 1 А

Аксессуары в комплекте:

1 адаптер питания для США, Великобритании, Европы или Австралии.

Руководство пользователя.

Дополнительные аксессуары:

RM -230: монтаж в одинарную/двойную стойку.

Примечания:

(1) Разрешения, не указанные в таблице ниже. не поддерживаются.

p>

(2) Устройство не выполняет масштабирование, поэтому выходное разрешение и вертикальное обновление сигнала будут соответствовать входному сигналу.

(3) Обновление выхода следует за обновлением входа без уменьшения джиттера, поэтому оно выводится без изменений.

(4) Синхронизация видеовхода должна точно соответствовать SMPTE 259M/292M, в противном случае выходной сигнал будет быть недоступным.
