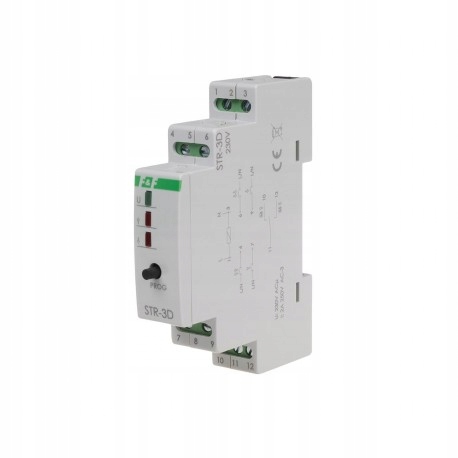

Контролер ролет для рейок 230VAC STR-3D F&F

Описание продукта

Контроллер роллетдля приводов 230В

установкана DIN-рейку 35 мм

Контроллер STR-3D предназначен для управления внешними оконными жалюзи, жалюзи, выставочными жалюзи или другими объектами - с приводом от однофазного электродвигателя переменного тока с помощью переключателей мгновенного действия (например, звонка).

В случае жалюзи он не только управляет их движением «вверх-вниз», но и позволяет регулировать угол наклона ламелей.

Работа

Устройство управления рольставнями может работать как автономный контроллер (предназначен для открытия/ закрыть одну рольставню) . Также возможно объединение контроллеров в группы, что позволяет централизованно управлять многими рольставнями. Двигатель рольставни включается путем мгновенной подачи сигнала N на один из управляющих входов. Двигатель включается на время, запрограммированное пользователем, что позволяет полностью поднять или опустить жалюзи. Подачу питания на устройство управления роллетами индицирует зеленый светодиод U. Работу двигателя и направление движения роллет индицирует соответствующий красный светодиод

или

. Остановить работу рулонных штор можно на выбранном пользователем уровне (неполное открытие или закрытие рольставней).

Как управлять рулонными шторами с помощью кнопок?

Входы управления устройствами управления рольставнями разделены на две группы: местное управление и центральное управление.

Локальное управление

В зависимости от способа подключения устройство управления роллетами может работать в режиме одной или двух локальных кнопок.

ДВЕ МЕСТНЫХ КНОПОК. КНОПКИ

Каждому направлению движения соответствует своя локальная кнопка. Кратковременное нажатие (<0,5 с) активирует движение рольставней в заданном направлении на запрограммированный период времени. Если на момент нажатия кнопки рольставня уже находится в движении, она остановится.

Длительное нажатие кнопки (>0,5 с) вызывает включение рольставни двигаться в заданном направлении все время, пока нажата кнопка (функция позволяет, например, регулировать наклон ламелей).

ОДНА ЛОКАЛЬНАЯ КНОПКА

Вход местного управления Down постоянно подключен к линии N. К входу местного управления Upper подключена кнопка, которая попеременно переключает рольставни на работу в ту или иную сторону. Короткое нажатие кнопки (<0,5 с) включает рольставни на запрограммированное время. Если рольставня уже находится в движении, когда вы нажимаете кнопку ролик, она остановится. Длительное нажатие кнопки (>0,5 с) включает рольставни на время нажатия кнопки.

Каждое последующее нажатие кнопки активирует рольставни в направлении, противоположном предыдущему. .

Централизованное управление

Устройство управления рольставнями всегда работает с двумя входами центрального управления.

Централизованное управление позволяет включить рольставни для движения только в выбранном направлении. Рольставни остановятся только по истечении запрограммированного времени или после нажатия любой кнопки местного управления.

Если во время выполнения команды центрального управления подается центральная команда с противоположным направлением, то Рольставня сначала остановится, а затем после паузы 1,5 с двигатель начнет работать в обратном направлении.

Время включения рольставни в центральном управлении может быть произвольно отложено ( максимум на 1 с) – это служит для минимизации скачка тока в сети в случае одновременного включения многих контроллеров.

Центральная кнопка – Вниз имеет дополнительную функцию, позволяющую закрыть и заблокировать рольставни в закрытом положении. Если кнопку «Центральная вниз» нажать и оставить во включенном положении, контроллер закроет рольставню и не позволит ей открыться до тех пор, пока не будет отпущена кнопка «Центральная вниз» (при этом работа остальных входов будет заблокирована). Эта функция позволяет заблокировать рольставни в случае, например: включения сигнализации, обнаружения осадков (после использования дополнительного датчика дождя STR-R) или слишком сильного ветра (после использования дополнительного датчика ветра STR-W).

Функции контроллера роллет

- местное и центральное управление

- универсальное одно- или двухкнопочное управление

Функции контроллера роллет

- местное и центральное управление

- универсальное одно- или двухкнопочное управление

Функции контроллера рольставен

- местное и центральное управление

p>

- поддержка приводов 230В

- функция блокировки

постоянный сигнал на входе Central Down предотвращает управление всеми кнопками

до появления сигнала удалено* взаимодействие с внешними датчиками дождя и ветра и

пультами сигнализации

- память направления

для местного и центрального управления. Если контроллер выполнит центральную команду -

вверх, то следующее нажатие локальной кнопки запустит рольставню вниз

- асинхронный запуск, время включения рольставни в центральное управление осуществляется с произвольной задержкой

(максимум на 1 с) для минимизации скачков тока в сети при одновременном

пуске многих приводов

- низкое энергопотребление в режиме ожидания (<0,15Вт)

- широкий диапазон напряжения питания 100÷265В переменного тока

• Тип-функции: Контроллер роллет на DIN-рейку
• Напряжение питания: 100÷265 В переменного тока
• Управление: активируется по уровню N
• Тип двигателя: 230 В переменного тока
• Централизованное управление: двухкнопочный
• Местное управление: одно- или двухкнопочный
• Сигнал управления: N
• Время включения - программируемое: от 1 с до 15 мин.
• Исполнительный элемент: реле
• Контактная нагрузка AC-1 / AC -3: 8 А / 320 Вт
• Подключение: винтовые клеммы 2,5 мм²
• Затяжка крутящий момент: 0,4 ​​Нм
• Потребляемая мощность в режиме ожидания/работы: 0,15 Вт/0,6 Вт
• Рабочая температура: -15 ÷ 50°C
• Размеры: 1 модуль (18 мм)
• Монтаж: на рейку 35 мм< /li>
• Степень защиты:IP20
